概要
MPQ4312は、内部にハイサイドおよびローサイドのパワーMOSFET (それぞれ、HS-FETとLS-FET) を内蔵した、周波数を設定可能な同期整流ステップダウンスイッチングコンバータです。これは、高速ループ応答を可能にする電流モード制御により、最大2Aの高効率出力電流 (IOUT) を実現します。
3.3V〜45Vの広い入力電圧 (VIN) 範囲は、車載の入力環境でさまざまなステップダウンアプリケーションに対応できます。1.7μAのシャットダウンモードでの静止電流 (自己消費電流) が、デバイスをバッテリー駆動アプリケーションで使用可能にします。
軽負荷状態でスイッチング周波数 (fSW) を下げ、スイッチングとゲートドライバの損失を低減することで、広い負荷範囲にわたって高い電力変換効率を実現します。オープンドレインのパワーグッド (PG) 信号は、出力が公称電圧の95%～105%以内にあるかどうかを示します。周波数フォールドバックは、起動時にインダクタ電流 (IL) が暴走するのを防ぐのに役立ちます。サーマルシャットダウンは信頼性が高く、フォールトトレラントな動作を提供します。車載でのコールドクランク状態に対して、高デューティサイクルと低ドロップアウトモードを実現します。

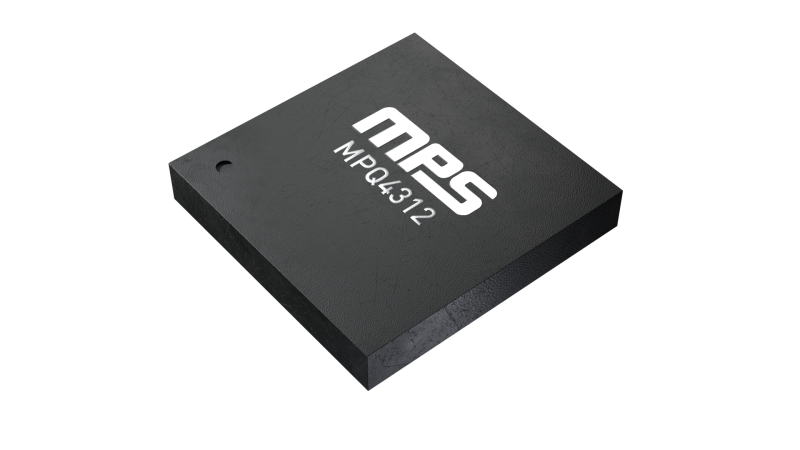

MPQ4312は、QFN-20 (4mm x 4mm) パッケージで提供されます。
-
もっと見る
少なく表示
機能と利点
- 広い3.3V〜45Vの動作入力電圧 (VIN) 範囲
- 2Aの連続出力電流 (IOUT)
- 1.7μAの低いシャットダウン供給電流 (ISHDN)
- 18μAのスリープモード静止電流 (自己消費電流)
- 内部48mΩのハイサイドと20mΩのローサイドMOSFET
- 350kHz〜1000kHzの設定可能なカーバッテリーアプリケーション用スイッチング周波数 (fSW)
- 外部クロックと同期可能
- 逆位相同期クロック出力
- 低EMI用の周波数スペクトラム拡散 (FSS)
- 低EMI用の対称なVIN
- パワーグッド (PG) 出力
- 外部ソフトスタート (SS)
- 100nsの最小オン時間
- 選択可能で高度な非同期変調モード (AAM) または強制連続導通モード (FCCM)
- 低ドロップアウトモード
- ヒカップモードによる過電流保護 (OCP)
- QFN-20 (4mm x 4mm) パッケージで提供
- ウェッタブルフランクパッケージで提供
- AEC-Q100 グレード1で利用可能
入手可能な製品番号
MPQ4312GRE-AEC1-Z MPQ4312GRE-AEC1-P
PとZで終わる部品番号は同じ部品です。PとZはリールサイズのみを示します
P＆Zの意味
