MPQ3522-AEC1

MPQ3522-AEC1

20V、2A、超コンパクト、低静止電流、同期整流ステップダウンコンバータ、AEC-Q100認定

データシート

概要

MPQ3522は、設定可能な周波数 (350kHz～2.5MHz)、同期整流、ハイサイドMOSFET (HS-FET) とローサイドMOSFET (LS-FET) を内蔵したステップダウンスイッチングコンバータです。デバイスは、ピーク電流モード制御で最大2Aの高効率出力電流 (I_OUT) を実現します。

3.3V〜20Vの広い入力電圧 (V_IN) 範囲は、車載の入力環境でさまざまなステップダウンアプリケーションに対応できます。デバイスは、1μAのシャットダウン電流 (I_SD) により、バッテリー駆動アプリケーションで使用可能です。

軽負荷状態でスイッチング周波数 (f_SW) を下げ、スイッチングとゲートドライバの損失を低減することで、広い負荷範囲にわたって高い電力変換効率を実現します。オープンドレインのパワーグッド (PG) 信号は、出力電圧 (V_OUT) が公称電圧の94.5%～105.5%内にあるかどうかを示します。

周波数フォールドバックは、起動時にインダクタ電流 (I_L) が暴走するのを防ぎます。サーマルシャットダウンは、信頼性が高く、フォールト・トレラントな動作を提供します。車載でのコールドクランク状態に対して、高デューティサイクルと低ドロップアウト (LDO) モードを提供します。

MPQ3522は、QFN-12 (2mm x 3mm) パッケージで提供されます。

機能と利点

車載用アプリケーション向けの設計 :
- 20Vまでの連続動作
- 3.1Vのコールドクランク状態をサポート
- 低ドロップアウト (LDO) モード
- 最大2Aの連続出力電流 (I_OUT)
- 65ns最小オン時間 (t_{ON_MIN}) および50nsの最小オフ時間 (t_{OFF_MIN})
- -40℃～+150℃の動作接合部温度 (T_J) 範囲
- AEC-Q100 グレード1準拠
バッテリー寿命の向上 :
- 1μAシャットダウン供給電流 (I_SD)
- 20μAのスリープモード静止電流 (自己消費電流)
- 軽負荷時に効率を向上する高度な非同期変調 (AAM) モード
- 統合された70mΩのハイサイドMOSFET (HS-MOSFET) および50mΩのローサイドMOSFET (LS-MOSFET)
EMC / EMI低減用に最適化 :
- 周波数スペクトル拡散 (FSS) 変調
- 対称なVINのピン配列
- CISPR25 Class5準拠
- 350kHz～2.5MHzの設定可能なスイッチング周波数 (f_SW)
- MeshConnect^TM フリップチップ・パッケージ
その他の機能 :
- パワーグッド (PG) 出力

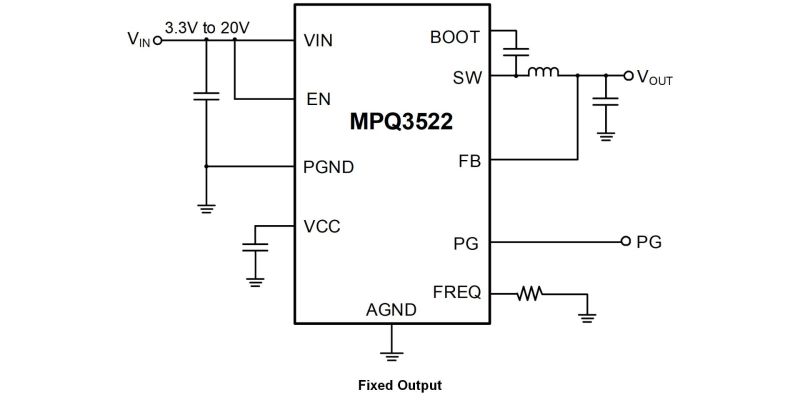

- 固定出力オプション : 1V、1.8V、2.5V、3V、3.3V、3.8V、または5V
- ヒカップモードによる過電流保護 (OCP)
- ウェッタブルフランクのQFN-12 (2mm x 3mm) パッケージで提供
