- mEZD81260A
mEZD81260A
mEZD81260A continues to be in production for existing customers. Please consider this alternative for new designs:

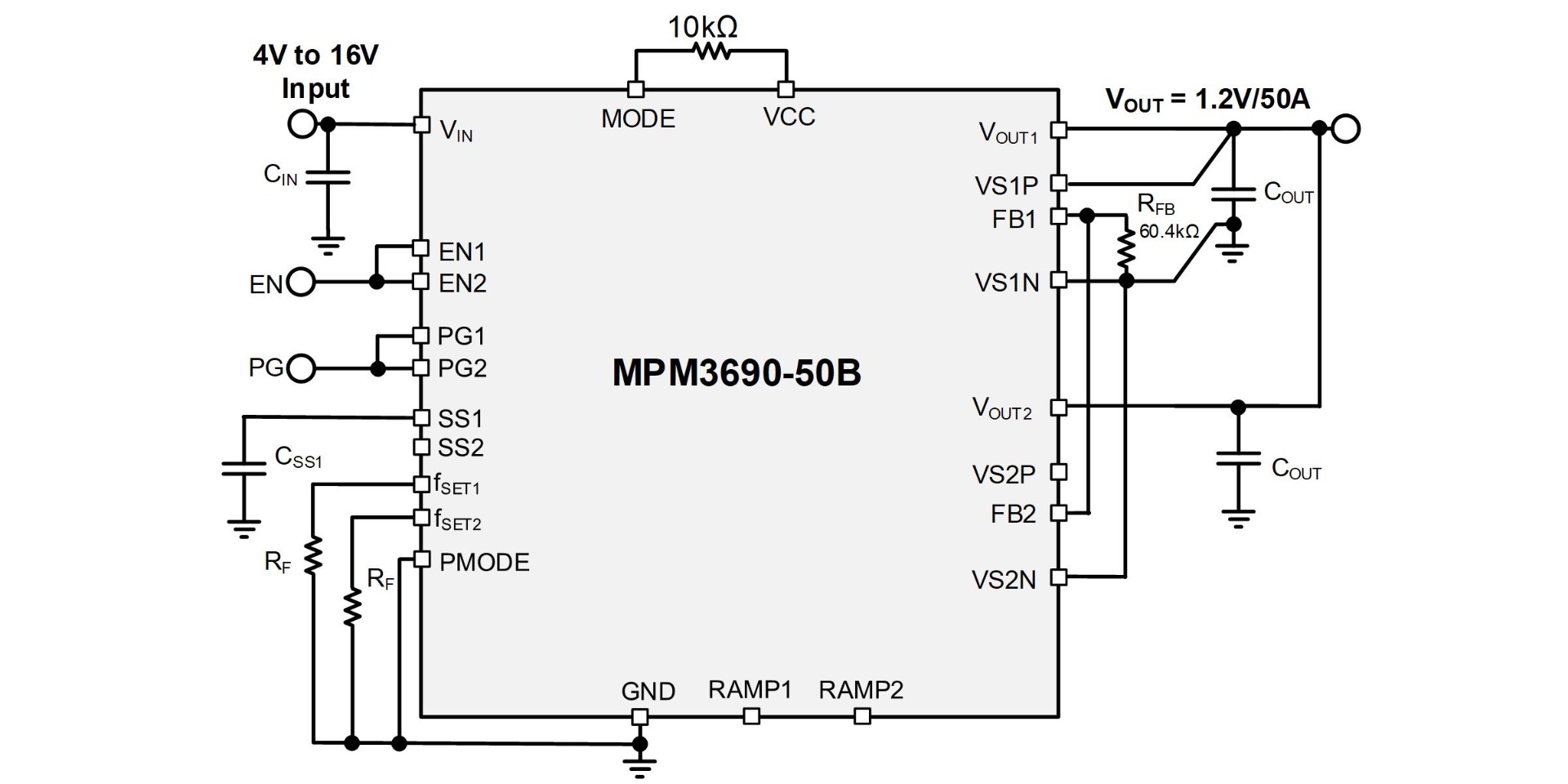

MPM3690GBF-50B
MPM3690GBF-50B
16V、シングル50A DC/DC電源モジュール
Features & Benefits
- シングル50A出力
- 4V～16Vの入力電圧 (VIN) 範囲
- 外部3.3V VCCバイアスを使用した3.2V～16VのVIN範囲
- 0.6V～1.8Vの出力電圧 (VOUT) 範囲
- コンスタントオンタイム (COT) 制御による高速過渡応答
- 調整可能なスイッチング周波数 (fSW)
- 調整可能なソフトスタート時間 (tSS)
- 過電流保護 (OCP)
- 過電圧保護 (OVP)
- 両出力チャネルの差動リモートセンス
- MPM3690-20A/BおよびMPM3695-30A/Bとピン互換
- BGAパッケージ (16mm x 16mm x 5.18mm) で提供
… and many more!
Session textval
Session Titefor popup
概要
mEZD81260Aは、高密度DC/DC電源アプリケーション向けのデジタル同期整流、ステップダウン、COT制御モード、オープンフレーム電源モジュールです。60Aの連続出力電流を供給できます。mEZD81260Aは、通信やネットワークシステムなどのアプリケーションを対象としています。デジタル制御アルゴリズムを採用し、高速過渡応答を実現できます。デュアルフェーズまたはデュアルレール動作として設定可能です。デュアルフェーズ動作モードで、mEZD81260Aは独自のデジタル技術を使用して、インターリーブと電流共有性能を備えています。デュアルレール動作モードでは、mEZD81260Aはプログラム可能な電源オン / オフシーケンスを実現可能です。mEZD81260Aは、検出および制御回路用の外付けの個別部品を最小限に抑えます。ほとんどすべての操作パラメータと構成パラメータは、MPSのデジタルプログラム可能なGUIを使用してPMBusコマンドを使用して簡単に定義できます。mEZD81260Aは、UVLO、UVP、OVP、OCP、OTPを含む完全にプログラム可能な故障保護機能を提供します。
-
もっと見る
少なく表示
機能と利点
- 5V〜16Vの広い動作入力範囲
- 2相または2レール操作
- 60Aの連続出力電流
- 内蔵EEPROM
- PMBus準拠 (最大1MHzクロック)
- PMBusアドレス用にピンでプログラム可能 (16アドレス)
- 両レール用の出力電圧リモートセンシング
- スイッチング周波数幅 200kHz～2MHz
- 高速負荷過渡応答
- 入力電圧、出力電圧と電流、温度モニタ
- OVP / UVP / OCP / OTP保護
- 故障自動記録機能
- デジタルロードラインレギュレーション
- 超音波モードを提供
- EEPROM書き込み保護
- LGA-28 (25mm x 15.5mm x 7mm) で提供
入手可能な製品番号
mEZD81260A-0000 mEZD81260A-xxxx MEZD81260A
