概要

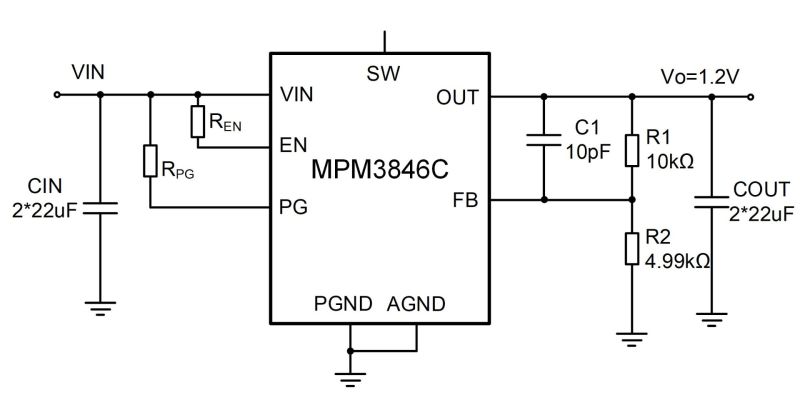

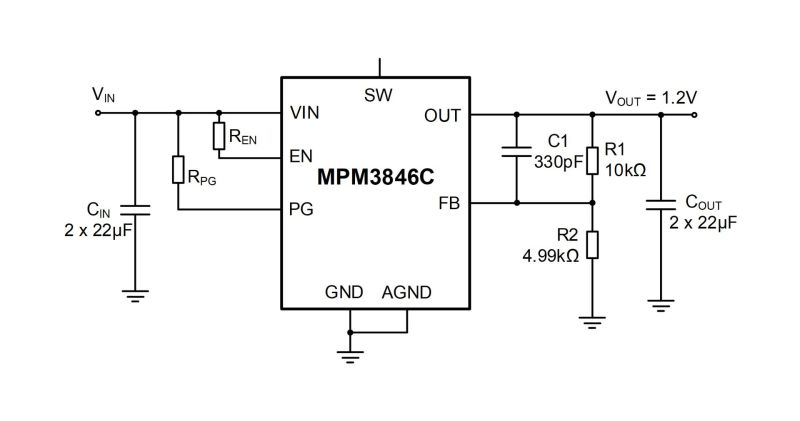

The MPM3846C is a synchronous, step-down power module with an integrated inductor. It achieves up to 4A of continuous output current (IOUT) from a 2.7V to 5.5V input voltage (VIN) range, with excellent load and line regulation. The output voltage (VOUT) can be regulated as low as 0.4V. Only feedback (FB) resistors, input capacitors, and output capacitors are required to complete the design.
The constant-on-time (COT) control scheme provides fast transient response and eases loop stabilization. Fault protections include cycle-by-cycle current limiting and thermal shutdown.

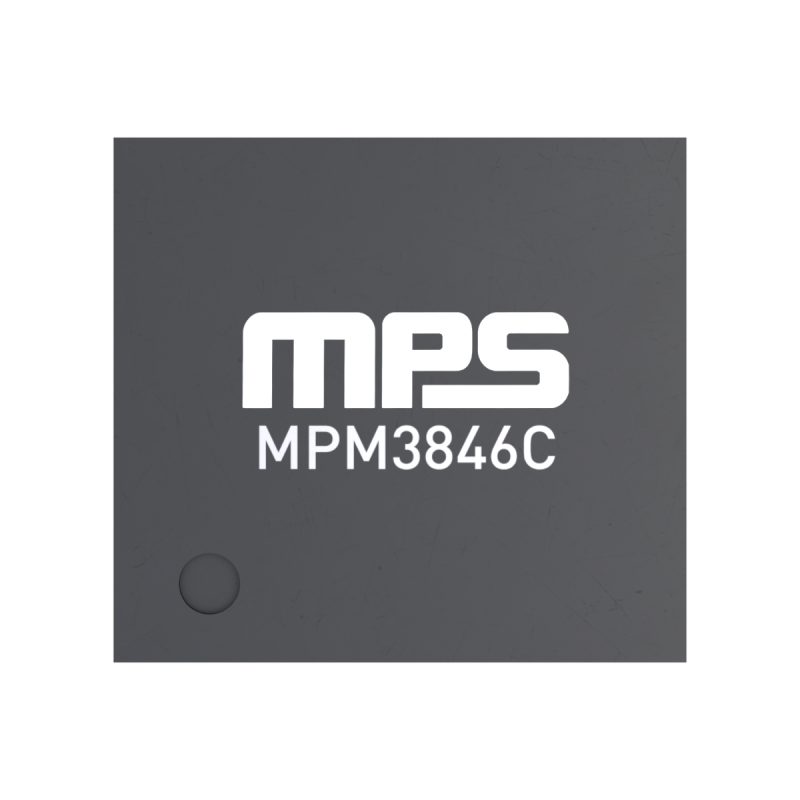

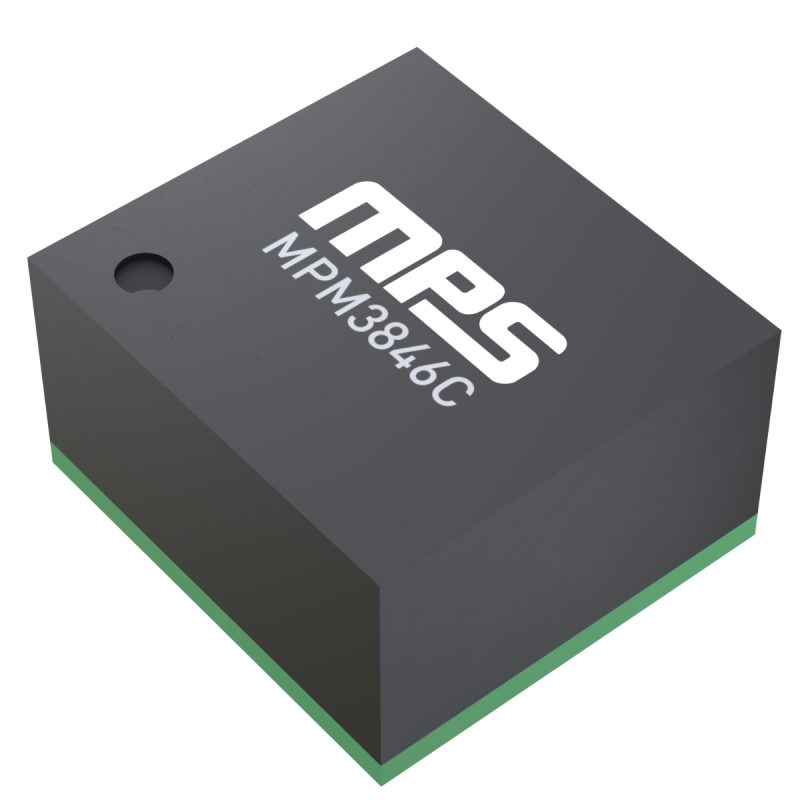

The MPM3846C requires a minimal number of readily available, standard external components, and is available in an ultra-small ECLGA-10 (2mmx2.2mmx1.2mm) package.
-
もっと見る
少なく表示
機能と利点
- Wide 2.7V to 5.5V Operating Input Voltage (VIN) Range
- Adjustable Output Voltage (VOUT) from 0.4V
- Up to 4A Continuous Output Current (IOUT)
- Forced Continuous Conduction Mode (FCCM)
- 2.4MHz Switching Frequency (fSW)
- Enable (EN) and Power Good (PG) for Power Sequencing
- Output Discharge
- Cycle-by-Cycle Over-Current Protection (OCP)
- Short-Circuit Protection (SCP) with Hiccup Mode

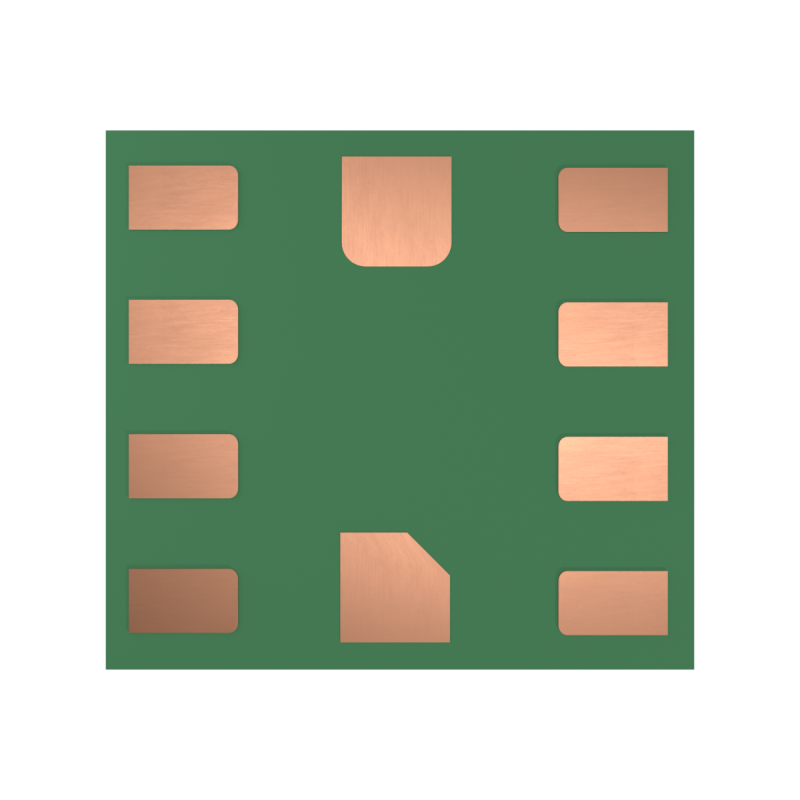

- Available in an ECLGA-10 (2mmx2.2mmx1.2mm) Package
入手可能な製品番号
MPM3846CGPE-Z MPM3846CGPE-P
PとZで終わる部品番号は同じ部品です。PとZはリールサイズのみを示します
P＆Zの意味
