HR1204

HR1204

VCCへの待機電力入力を備えた高性能デジタルPFC ＋アナログLLCコンボコントローラ

データシート

概要

HR1204は、高度なデジタルPFCコントローラとハーフブリッジLLC共振コントローラを統合した高性能コントローラです。HR1204は、無負荷または超軽負荷時に低入力電力を必要とするため、エネルギー使用製品指令 (EuP) Lot6 および行動規範バージョン5 Tier2の仕様に準拠しています。

HR1204のPFCは特許取得済みの平均電流制御スキームを採用しており、入力電圧と出力負荷の瞬時で状態に応じて連続導通モード (CCM) と不連続導通モード (DCM) の両方で動作できます。このICは、軽負荷時に優れた効率と高い力率 (PF) を示します。PFCの性能は、I²C GUIを通じて複数のパラメータをプログラムすることで最適化できます。プログラミングは工場で行うことも、顧客が詳細なユーザーガイドを参照して行うこともできます。

ハーフブリッジLLC共振コンバータは、ゼロ電圧スイッチング (ZVS) により高効率を実現します。HR1204は、さまざまな負荷条件でZVSを保証するアダプティブデッドタイム調整 (ADTA) 機能を実装しています。さらに、HR1204はLLCコンバータが共振はずれで動作するのを防ぐことができるため、コンバータの堅牢性が向上し、設計が容易になります。

ノイズ耐性を向上させるために、HR1204は重要な信号に複数のプログラム可能なデジタルフィルタを実装しています。

豊富な保護機能には、サーマルシャットダウン、オープンループ保護 (OLP)、過電流保護 (OCP)、過電圧保護 (OVP)、および復電 / 停電保護が含まれます。

HR1204は予備電源アプリケーションに適しており、TSSOP28およびSOIC-28パッケージで提供されます。

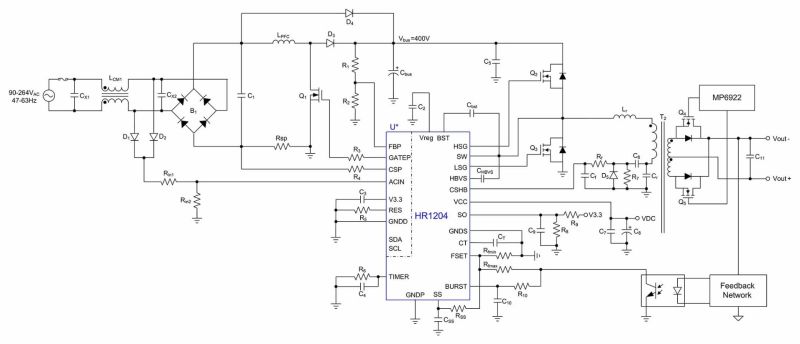

機能と利点

一般的なシステム機能

EuP Lot6およびCOCバージョン5 Tier2の仕様に適合
標準のI²Cインタフェース
パラメータ保存用1k EEPROM
デジタルPFC用のユーザーフレンドリーなGUI
追加の絶縁電源からの外部DC入力によるVCC供給

PFCコントローラ

CCM / DCMマルチモード制御により軽負荷から全負荷まで高効率
特許取得済みの入力コンデンサ電流補正による高いPF
ノイズ抑制用のプログラマブルフィルタ
プログラム可能な周波数ジッタリング
プログラム可能な復電および停電
プログラム可能なソフトスタート
サイクルごとの電流制限
開ループ保護

LLCコントローラ

統合されたブートストラップダイオードと高いdV/dt耐性を備えた600Vハイサイドゲートドライバ
最小および最大制限によるアダプティブデッドタイム調整 (HB)
バーストモードスイッチング
システム故障時の安全な起動
2レベルの過電流保護 (OCP)
ラッチシャットダウン保護
過熱保護 (OTP)
共振はずれ保護

入手可能な製品番号

HR1204GM-xxxx-Z HR1204GM-xxxx-P HR1204GY-xxxx-P HR1204GY-xxxx-Z HR1204GM-Z HR1204GM-P HR1204GY-Z HR1204GY-P

P＆Zの意味

関連商品

EVHR1204-S-00A 動力工具用 400W バッテリーチャージャ評価ボード

EVHR1204-S-00Aは、動力工具用の21V/18A 400Wバッテリーチャージャです。

このリファレンスデザインは、穴あけ、研削、切断、研磨、およびさまざまな園芸工具に広く使用されるコードレス動力工具用の完全なバッテリーチャージャ設計です。この設計は、10V～21Vの電圧幅のリチウムイオンとリチウムポリマーの化学構造のバッテリーで使用できます。最大電流は最大18Aまで対応できます。このチャージャは、プログラム可能な電圧と電流による定電圧および定電流制御を実現します。

HR1204は、デジタルPFCコントローラとハーフブリッジ共振コントローラを単一チップに統合しています。無負荷または超軽負荷では、消費電力は非常に低くなります。

HR1204のPFCは特許取得済みの平均電流制御スキームを採用しており、入力電圧と出力負荷の瞬時で状態に応じて連続導通モード (CCM) と不連続導通モード (DCM) で動作可能です。

ハーフブリッジLLCコンバータは、ゼロ電圧スイッチング (ZVS) により高効率を実現します。HR1204はアダプティブデッドタイム調整 (ADTA) 機能を実装しているためLLCコンバータは重負荷から軽負荷まで簡単にZVSを実現できます。さらに、HR1204はLLCコンバータが共振はずれで動作するのを防止できるため、コンバータの堅牢性が向上し設計が容易になります。

EVHR1204-S-00Aは、負荷範囲全体にわたって優れた効率と高い力率を備えています。豊富な保護機能には、過負荷保護、短絡保護 (SCP)、過電圧保護 (OVP)、およびアンチ共振はずれ保護が含まれます。EVHR1204-S-00Aは、IEC61000-3-2のクラスC規格およびEN55022規格にも適合しています。
