MPM3690-50D

MPM3690-50D

16V、50A、高効率なPMBus付きDC/DC電源モジュール

データシート

概要

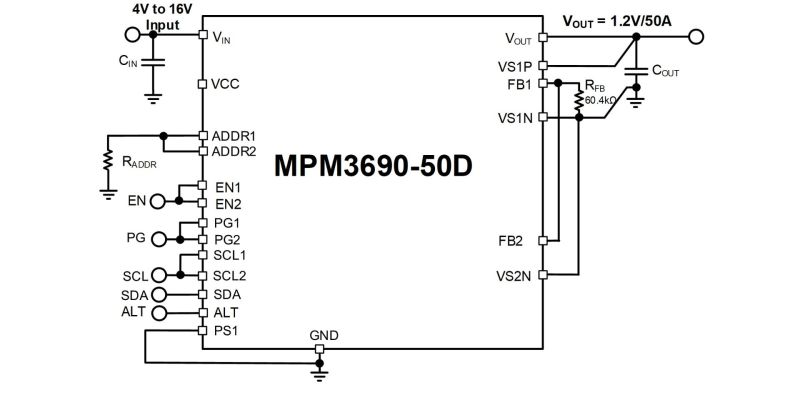

MPM3690-50Dは、PMBusインタフェースを備えた50Aの完全に統合された電源モジュールです。これは、モノリシックDC/DCコンバータ、パワーインダクタ、その他の受動素子を統合しています。MPM3690-50D は、幅広い入力電圧 (V_IN) と負荷範囲にわたって優れたラインレギュレーションおよびロードレギュレーションを備えた完全な電源ソリューションを提供します。

MPM3690-50Dは、シングルモールド電源モジュールに2つのインターリーブフェーズを統合しています。デバイスは、MPS独自のマルチフェーズコンスタントオンタイム (MCOT) 制御を採用して、超高速過渡応答を提供し、出力容量を最小限に抑えます。PMBusインタフェースは、モジュール構成と主要パラメータのモニタを提供します。

豊富な保護機能には、過電流保護 (OCP)、過電圧保護 (OVP)、低電圧保護 (UVP)、過熱保護 (OTP) が含まれます。

MPM3690-50Dは、BGA (16mm x 16mm x 5.18mm) パッケージを提供されます。

機能と利点

外部3.3V V_CCのバイアスで、3V〜16Vの入力電圧 (V_IN) 範囲
内部V_CCバイアスで、4V〜16VのV_IN範囲
0.5V～3.6Vの出力電圧 (V_OUT) 範囲
最大1.8Vの出力で、50A連続電流
V_OUTリモートセンス
±1％の基準電圧精度 (-40°C〜+125°C)
PMBus1.3準拠
V_IN、V_OUT、出力電流 (I_OUT)、温度および故障を含むテレメトリリードバック

PMBusを介して設定可能 :

V_OUT
ソフトスタート時間 (t_SS)
過電流 (OC)、過熱 (OT)、過電圧 (OV)、低電圧 (UV)、および低電圧誤動作防止機能 (UVLO) の制限
パルス幅変調 (PWM) モード
スイッチング周波数 (f_SW)

BGA (16mm x 16mm x 5.18mm) パッケージで提供

入手可能な製品番号

MPM3690GBF-50D-xxxx-T MPM3690GBF-50D-0001-T MPM3690GBF-50D-2222-T

関連商品

EVM3690-50D-BF-00A 16V、50A、高効率、同期整流式ステップダウンモジュール用評価ボード

EVM3690-50D-BF-00A評価ボードは、完全に統合された、高効率、同期整流、50A出力電流 (I_OUT)、PMBusインタフェースを備えたステップダウン電源モジュールである、MPM3690-50Dの能力を実証するために設計されています。

MPM3690-50Dは、内部補償のコンスタントオンタイム (COT) 制御を採用して、高速過渡応答を提供し、ループ安定化を容易にします。詳細については、MPM3690-50Dのデータシートをご参照ください。

EVM3690-50D-BF-00Aに変更を加える前に、MPM3690-50Dのデータシートをお読みになることをお勧めします。

￥7,185.15
+ tax

Virtual Bench Pro 4.0

I²Cインタフェースによる複数のMPSデジタルパワーソリューションの設定およびモニタで使用されるMPSがサポートするグラフィカルユーザーインタフェース (GUI)

16V、デュアル25A DC/DC電源モジュール

16V、シングル50A DC/DC電源モジュール

設計リソース

Moisture Sensitivity Technical Note

シンボル、フットプリント＆3Dモデル

30種以上のフォーマット Show more

Show more

Cad Symbols

シンボル (36)

Cad Footprints

フットプリント (34)

Cad 3D Models

3Dモデル (15)

MPSから直接購入

標準価格

在庫あり

MPM3690GBF-50D-2222-T

パッケージ: BGA (16x16x5.18)

450個 / 1トレイ

現在の価格￥4,191.34 1K

数量単価
1

￥6,078.64
10

￥4,518.66
100

￥4,191.34
250

￥4,191.34
500

￥4,191.34
1K

￥4,191.34

数量が多い場合は特価提供見積もりまたはテクニカルサポート

在庫数: 1,043

現時点の発注で最大1,043個までの出荷予定日: 2026年05月01日

上記以上の数量のリードタイム

上記以上の数量数量の出荷予定日: 2026年05月10日

数量

450個 / 1トレイ

4～7営業日程度で到着配送料1注文につき5ドルのみ

限られた在庫で多くのお客様の製品開発をサポートするため、各お客様あたり200個を限度数とさせて頂いております。

MPS Pay: Net 30支払い条件の請求書払い詳しくはこちら

myMPS+アカウントを作成して無料サンプルを依頼

MPM3690GBF-50D-0001-T

パッケージ: BGA (16x16x5.18)

450個 / 1トレイ

現在の価格￥4,189.74 1K

数量単価
1

￥5,722.57
10

￥4,418.07
100

￥4,191.34
250

￥4,191.34
500

￥4,189.74
1K

￥4,189.74

数量が多い場合は特価提供見積もりまたはテクニカルサポート

在庫数: 100

現時点の発注で最大100個までの出荷予定日: 2026年05月01日

上記以上の数量のリードタイム

上記以上の数量数量の出荷予定日: 2026年05月10日

数量

450個 / 1トレイ

4～7営業日程度で到着配送料1注文につき5ドルのみ

限られた在庫で多くのお客様の製品開発をサポートするため、各お客様あたり100個を限度数とさせて頂いております。

MPS Pay: Net 30支払い条件の請求書払い詳しくはこちら

myMPS+アカウントを作成して無料サンプルを依頼

MPM3690GBF-50D-xxxx-T

パッケージ: BGA (16x16x5.18)

450個 / 1トレイ

現在の価格￥4,790.10 1K

数量単価
1

￥9,388.60
10

￥8,382.68
100

￥7,041.45
250

￥6,706.14
500

￥5,867.87
1K

￥4,790.10

数量が多い場合は特価提供見積もりまたはテクニカルサポート

在庫数: 100

現時点の発注で最大100個までの出荷予定日: 2026年05月01日

上記以上の数量のリードタイム

上記以上の数量数量の出荷予定日: 2026年05月10日

数量

450個 / 1トレイ

xxxxはカスタム調整品です。お客様用コードはMPSにお問い合わせください。
4～7営業日程度で到着配送料1注文につき5ドルのみ

限られた在庫で多くのお客様の製品開発をサポートするため、各お客様あたり100個を限度数とさせて頂いております。

MPS Pay: Net 30支払い条件の請求書払い詳しくはこちら

myMPS+アカウントを作成して無料サンプルを依頼

品質方針、証明書および信頼性レポート

すべての MPS 製品は鉛フリー、ハロゲンフリーで、RoHS 指令に準拠しています。詳細は環境に関するセクションをご覧ください。
