- MIE1W0505BGY-5R-AEC1
MIE1W0505BGY-5R-AEC1
Session textval
Session Titefor popup
概要

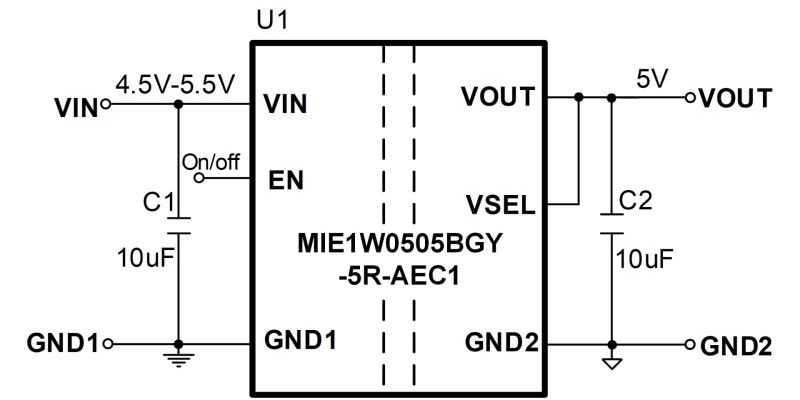

MIE1W0505BGY-5R-AEC1は、3V～5.5Vの入力電圧 (VIN) アプリケーションに対応できる、車載グレードの絶縁型安定化DC/DCモジュールです。これは、優れたロードレギュレーションおよびラインレギュレーションを備え、最大1Wの出力電力 (POUT) に対応します。
パワーMOSFET、トランス、フィードバック回路を1チップに集積し、優れた性能と省スペース化を実現します。出力電圧 (VOUT) は目標VOUTを下回っており、ICはVINからVOUTへ電力を供給するためにスイッチングを開始します。一方、VOUTが目標VOUTまで上昇すると、スイッチングは停止します。
MIE1W0505BGY-5R-AEC1はフィードバックブロックに容量性絶縁技術を使用しており、 従来のフォトカプラや設定可能な電圧リファレンスを必要とせずにVOUTを安定化できます。このモジュールは、従来の絶縁型電源モジュールと比較して、小型サイズで高い信頼性の動作を実現します。これは、連続した短絡保護 (SCP) および過熱保護 (OTP) も備えています。
MIE1W0505BGY-5R-AEC1は、小型のSOIC-16ワイドボディ (WB) パッケージで提供されます。
-
もっと見る
少なく表示
機能と利点
- AEC-Q100認定
- 3V〜5.5V入力電圧 (VIN) 動作範囲
- 選択可能な5Vまたは3.3V出力電圧 (VOUT):
- 5V～5V: ≥200mAで利用可能な負荷電流 (ILOAD)
- 5V～3.3V: 200mA以上で利用用可能な負荷電流
- 3.3V～3.3V: 75mA以上で利用用可能な負荷電流
- 最大1Wの出力電力 (POUT)
- 0.5%のロードレギュレーション
- 0.2%のラインレギュレーション
- 連続した短絡保護 (SCP)
- UL 1577認証 (60秒で5kVRMS絶縁) 申請中
- DIN EN IEC 60747-17 (VDE 0884-17): 2021-10認定 申請中
- IEC 62368-1、IEC 60601-1 申請中
- -40℃～+150℃の動作ジャンクション温度 (TJ)
- SOIC-16 ワイドボディ (WB) パッケージで提供
入手可能な製品番号
MIE1W0505BGY-5R-AEC1-Z MIE1W0505BGY-5R-AEC1-P
PとZで終わる部品番号は同じ部品です。PとZはリールサイズのみを示します
P＆Zの意味
