MID06W0505A-3

MID06W0505A-3

0.6W、調整済み、3kV_DC絶縁型DC/DCコンバータ

概要

MID06W0505Aは、-40°C〜+125°Cの動作温度範囲で、4.5V〜5.5Vの入力電圧 (V_IN) および最大0.6Wの出力電力 (P_OUT) をサポートできる、優れたロードレギュレーションおよびラインレギュレーションを備えた調整済み絶縁型DC/DCコンバータです。MID06W0505A-3は3kV_DC絶縁電圧をサポートします。

このICは、パワーMOSFET、トランス、フィードバック回路をすべて1つのチップに統合しています。DC/DCコンバータは、従来の絶縁型パワーモジュールと比較して信頼性の高い動作を備えたコンパクトなソリューションを提供します。MID06W0505Aは、短絡保護 (SCP)、過電流保護 (OCP)、および過熱保護 (OTP)を備えています。

MID06W0505Aは、すぐに利用できる標準の外付け部品が最小限の数で済み、薄型SOICW-16 パッケージで提供されます。

機能と利点

4.5V〜5.5V入力電圧 (V_IN) 動作範囲
3kV_DC絶縁電圧
最大0.6Wの出力電力 (P_OUT)
全負荷時に最大53%の効率
0.2%ロードレギュレーション
0.1%ラインレギュレーション
優れた過渡性能
ヒカップモード`による連続した短絡保護 (SCP)
過電圧保護 (OTP)
CISPR32 Class B Emissionsエミッションに適合
IEC62368-1に準拠したCB認証 (進行中)
-40°C〜＋125°Cの動作温度範囲

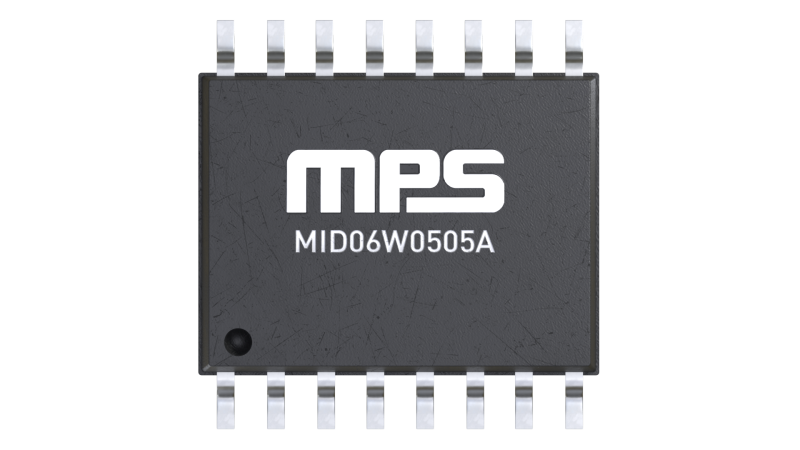

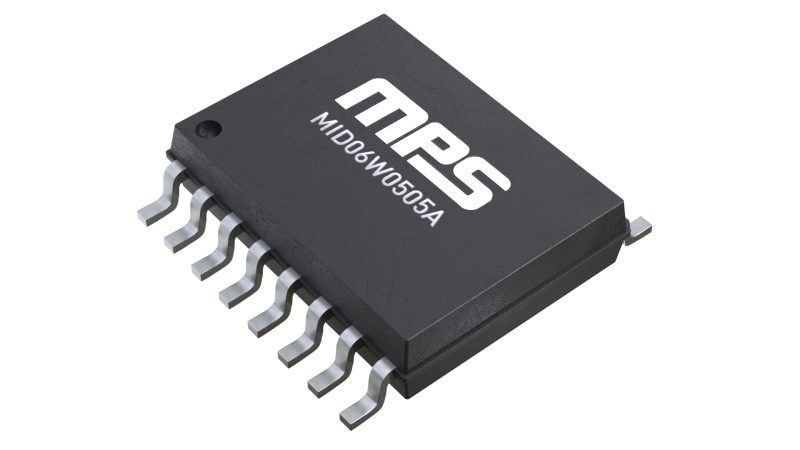

SOICW-16パッケージで提供

アクティブ部品番号

MID06W0505AGY-3R-Z MID06W0505AGY-3R-P

P＆Zの意味

Evaluation Tools

EV06W0505A-Y-00B Evaluation Kit 0.6W, Regulated, 3kV_DC Isolated DC/DC Converter Evaluation Board

The EV06W0505A-Y-00B is an evaluation board designed to demonstrate the capabilities of the MID06W0505AGY-3, a regulated, isolated DC/DC converter.

The MID06W0505AGY-3 integrates a power MOSFET, transformer, and feedback circuit all in one chip, and supports insulation voltage with 3kV_DC. This converter provides a smaller size and higher reliability operation compared to a traditional isolated power module.

It is recommended to read the datasheet for the MID06W0505A prior to making any changes to the EV06W0505A-Y-00B.
