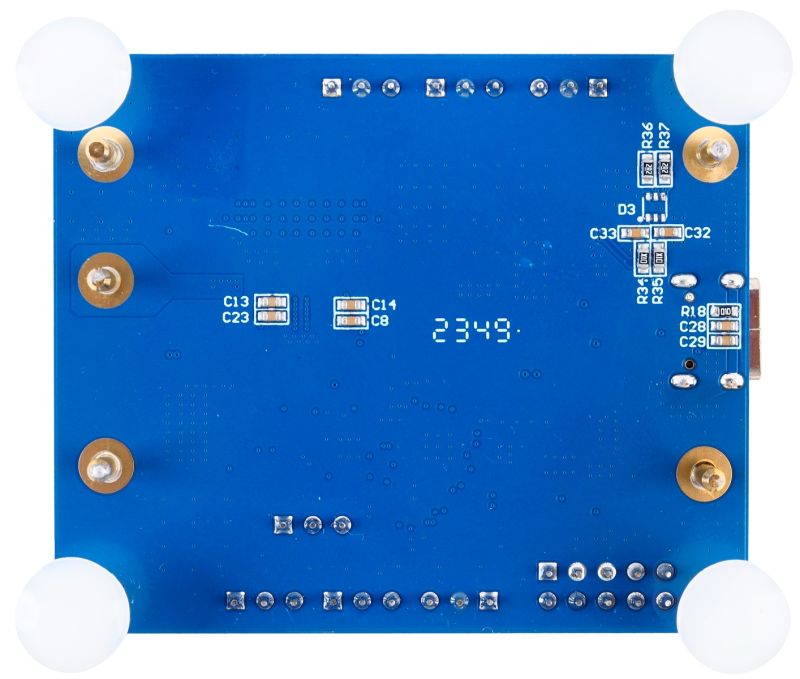

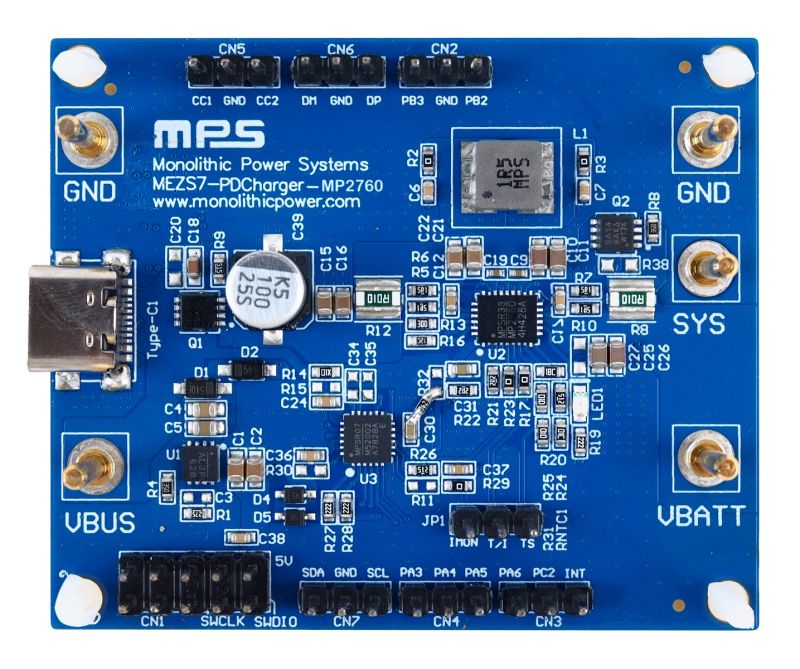

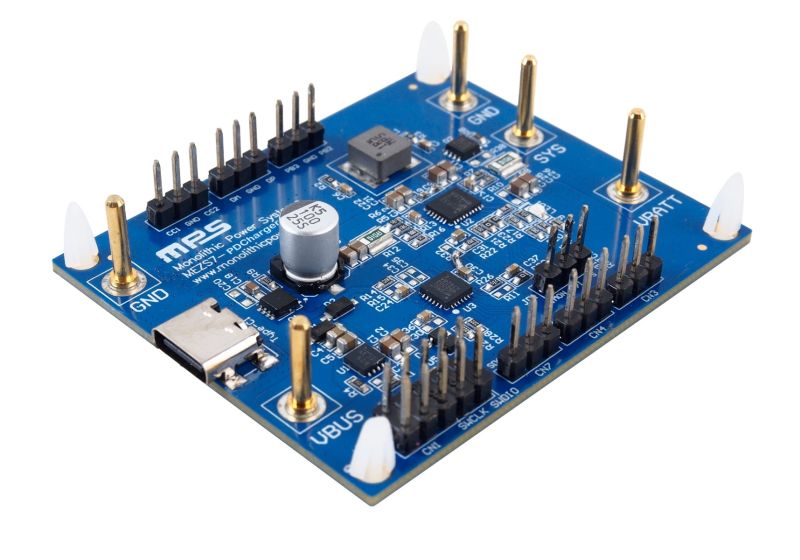

MEZS7-PDCharger-MP2760

これは、1～4個のセルを直列に接続したバッテリパック用の昇降圧チャージャです。これは、4V〜22Vの広い入力電圧 (V_IN) 範囲に対応してバッテリを充電できます。昇降圧トポロジーにより、バッテリ電圧V_INより上または下になることができます。

入力がある場合、MP2760は充電モードで動作します。このデバイスは、バッテリ電圧を測定し、定電流トリクル充電、定電流プリチャージ、定電流急速充電、および定電圧充電の4つのフェーズでバッテリを充電します。追加機能として充電終了と自動再充電があります。MP2760は入力電流 (I_IN) 制限とV_INを統合して、 入力電源の過負荷を回避します。これは、USB PD仕様に準拠しています。

MP2760は、狭電圧DC (NVDC) パワーパス管理を実現します。バッテリFET (BATFET) は、外部のNチャネルMOSFETを制御して、システムの最小電圧を調整し、バッテリ補助機能を提供します。また、ソースモードがイネーブルの場合、デバイスはINピンに3V〜21Vの広い電圧範囲も供給します。MP2760には、ソースモードで最大6Aまでの出力電流 (I_OUT) 制限があります。これはUSB PD仕様に準拠しています。

デバイスは、設定可能な充電および放電パラメータを備えています (例 : I_IN 制限、V_IN制限、、充電電流、バッテリフルレギュレーション電圧、出力電圧 (V_OUT)、およびソースモードでのI_OUT)。MP2760は、ステータスと故障情報も提供できます。

安全な動作を保証するために、ICはダイ温度を設定可能なしきい値に制限します。その他の安全機能には、入力過電圧保護 (OVP)、バッテリOVP、システムOVP、サーマルシャットダウン、および使えなくなったバッテリの長時間充電を防ぐ設定可能なタイマが含まれます

MP2760は、TQFN-30 (4mm x 5mm) パッケージで提供されます。
