MEZS7-1SDAPowerbank
Session textval
Session Titefor popup
概要

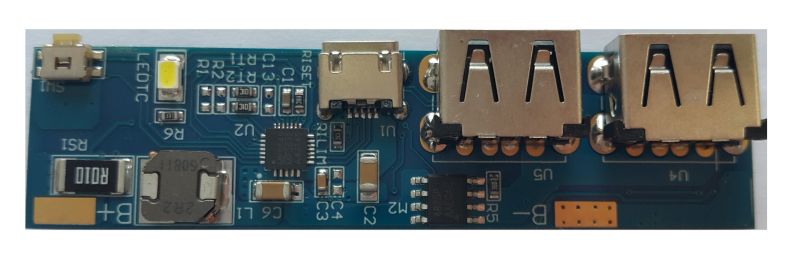

MEZS7-1SDAPowerBankは、MP2632を使用した完全なモバイルバッテリーソリューションモジュールで、BC1.2検出機能を備えた降圧チャージャ、2つの独立した出力を備えた統合昇圧機能、およびバッテリーの充電状態を示す4つのLEDインジケータが含まれています。
このソリューションモジュールは、ぴったりフィットするボードを使用し、充電モードと昇圧モードという2つの動作モードに対応し、入力の状態に基づいてシステムとバッテリーの電源管理を可能にします。
5V USB入力電源が存在する場合、ボードは最大充電電流3Aでシングルセルバッテリーを充電します。入力ソースがない場合、ソリューションモジュールはPBピンを介して昇圧モードに切り替わり、2つのUSBポートに対して最大3Aの最大電流でバッテリーからSYS出力に電力を供給します。2つのUSBポート間の電流の配分は、各ポートの負荷に依存します。
ソリューションモジュールは、電圧ベースの電池残量計表示を実現し、充電モードと昇圧モードを区別するための4つのLEDドライバを提供します。安全な動作を保証するために、このソリューションモジュールは、入力過電圧保護、バッテリー過電圧保護、サーマルシャットダウン、バッテリー温度モニタリング、および使用できなくなったバッテリーの長時間充電を防止するタイマーを備えています。
-
もっと見る
少なく表示
機能と利点
- 4.55V〜6Vの動作入力電圧範囲
- 入力電流制限、入力電圧調整を統合した電力管理機能
- 最大3Aの充電電流
- 0.5%の精度をもつ選択可能な4.45V / 4.35V / 4.2Vの充電電圧
- バッテリー温度モニタリング
- バッテリー残量表示用の4つのLEDドライバ
- タイマーバックアップ保護
- バッテリーの逆リーク防止
- システム電力供給用の逆昇圧動作
- BATT = 4.5Vの場合、3Aで最大94%の5V昇圧モード効率
- 昇圧モードで最大3Aの出力電流制限

入手可能な製品番号
MEZS7-1SDAPowerbank
