MEZS7-1S-4SPDCharger
MEZS7-1S-4SPDCharger continues to be in production for existing customers. Please consider this alternative for new designs:

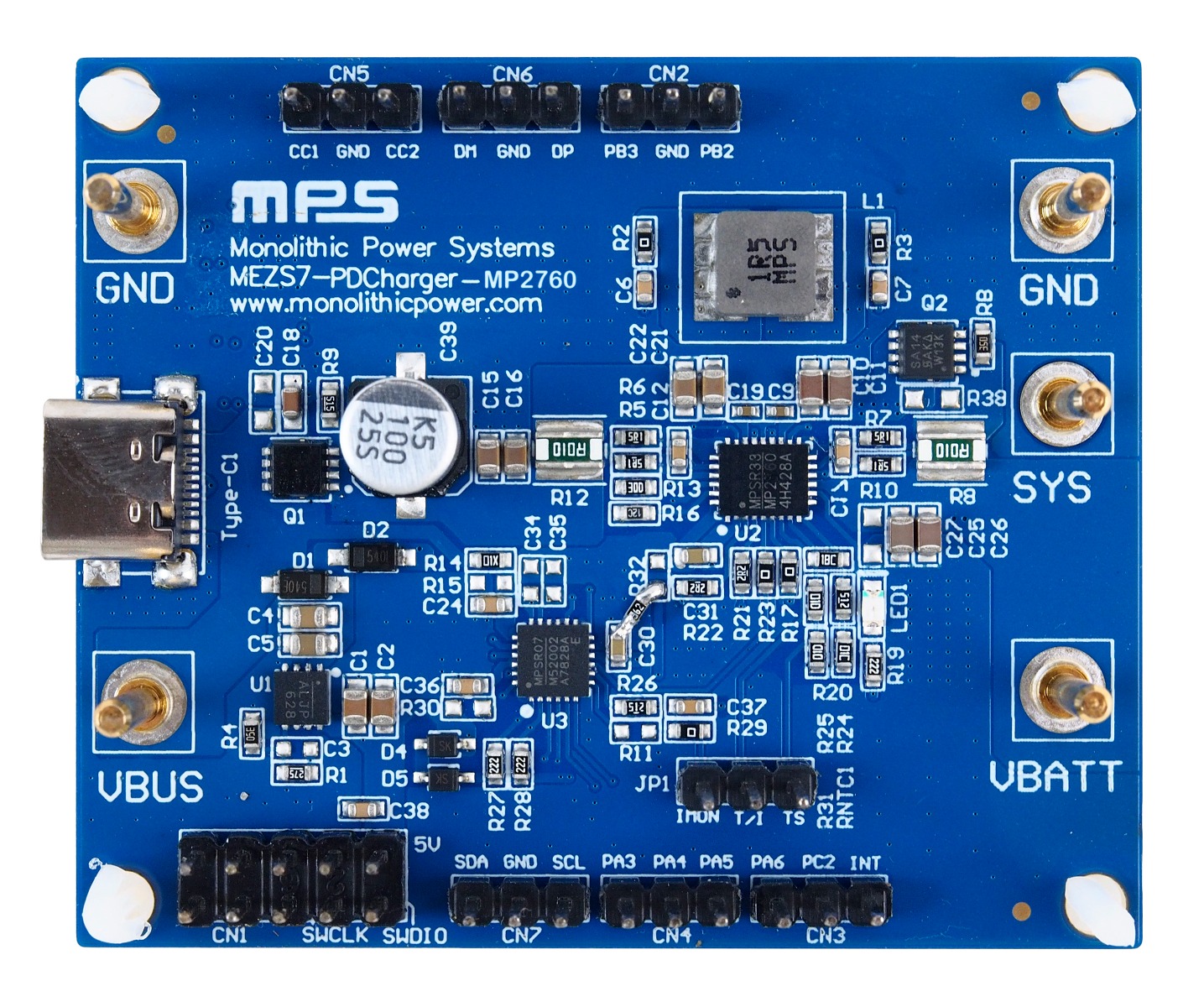

MEZS7-PDCharger-MP2760
MEZS7-PDCharger-MP2760
直列評価ボードの2~4セル用、完全統合型昇降圧チャージャを備えた、600kHz、双方向PD充電器ソリューション
Features & Benefits
- 直列バッテリーパックの2~4セル用の昇降圧チャージャ
- 4V~22Vの入力電圧 (VIN)
- 最大26Vの持続可能電圧 (外部MOSFETで最大28V)
- 高効率、6A、600kHzチャージャ
- USB 2.0、USB 3.0、USB 3.1、USB 3.2、USB Type-C、およびUSB PD3.0に対応
- バッテリーからのUSB PD3.0と互換性のある3V~21Vソースモード出力
- 最大12.75Aのバッテリー放電電流
- バッテリーがないか、バッテリーが完全に放電している状態で動作する狭電圧DC (NVDC) 電源パス管理インスタントスタートアップ
- バッテリーサプリメントモードで理想的なダイオード動作
- 柔軟なシステムパラメータ設定とステータスレポート用のI2Cポート
- 高精度:
- ±0.5%の充電電圧調整
- ±5%の充電電流調整
- 昇圧モードでの±3%の出力調整
- 安全性:
- バッテリー温度保護用に設定可能なJEITA
- バッテリー充電安全タイマー
- 温度調節およびサーマルシャットダウン
- 入力 / システム/バッテリ過電圧保護 (OVP)
- 給電モードシステム短絡保護 (SCP)
- ソースモード出力SCP
- バッテリー側の温度保護に対応
- 充電動作インジケータ
… and many more!
入手可能な製品番号
MEZS7-1S-4SPDCharger
関連商品

MP2760GVT NVDCパワーパス管理を備えた、1セル~4セルの昇降圧チャージャ
これは、1~4個のセルを直列に接続したバッテリパック用の昇降圧チャージャです。これは、4V〜22Vの広い入力電圧 (VIN) 範囲に対応してバッテリを充電できます。昇降圧トポロジーにより、バッテリ電圧VINより上または下になることができます。
入力がある場合、MP2760は充電モードで動作します。このデバイスは、バッテリ電圧を測定し、定電流トリクル充電、定電流プリチャージ、定電流急速充電、および定電圧充電の4つのフェーズでバッテリを充電します。追加機能として充電終了と自動再充電があります。MP2760は入力電流 (IIN) 制限とVINを統合して、 入力電源の過負荷を回避します。これは、USB PD仕様に準拠しています。
MP2760は、狭電圧DC (NVDC) パワーパス管理を実現します。バッテリFET (BATFET) は、外部のNチャネルMOSFETを制御して、システムの最小電圧を調整し、バッテリ補助機能を提供します。また、ソースモードがイネーブルの場合、デバイスはINピンに3V〜21Vの広い電圧範囲も供給します。MP2760には、ソースモードで最大6Aまでの出力電流 (IOUT) 制限があります。これはUSB PD仕様に準拠しています。
デバイスは、設定可能な充電および放電パラメータを備えています (例 : IIN 制限、VIN制限、、充電電流、バッテリフルレギュレーション電圧、出力電圧 (VOUT)、およびソースモードでのIOUT)。MP2760は、ステータスと故障情報も提供できます。
安全な動作を保証するために、ICはダイ温度を設定可能なしきい値に制限します。その他の安全機能には、入力過電圧保護 (OVP)、バッテリOVP、システムOVP、サーマルシャットダウン、および使えなくなったバッテリの長時間充電を防ぐ設定可能なタイマが含まれます
MP2760は、TQFN-30 (4mm x 5mm) パッケージで提供されます。
