MPQ2171

MPQ2171

NOT RECOMMENDED FOR NEW DESIGNS

5.5V、1A、2.6MHz、同期整流ステップダウンコンバータ、AEC-Q100認定

代替品

データシート

MPQ2171 continues to be in production for existing customers. Please consider this alternative for new designs:

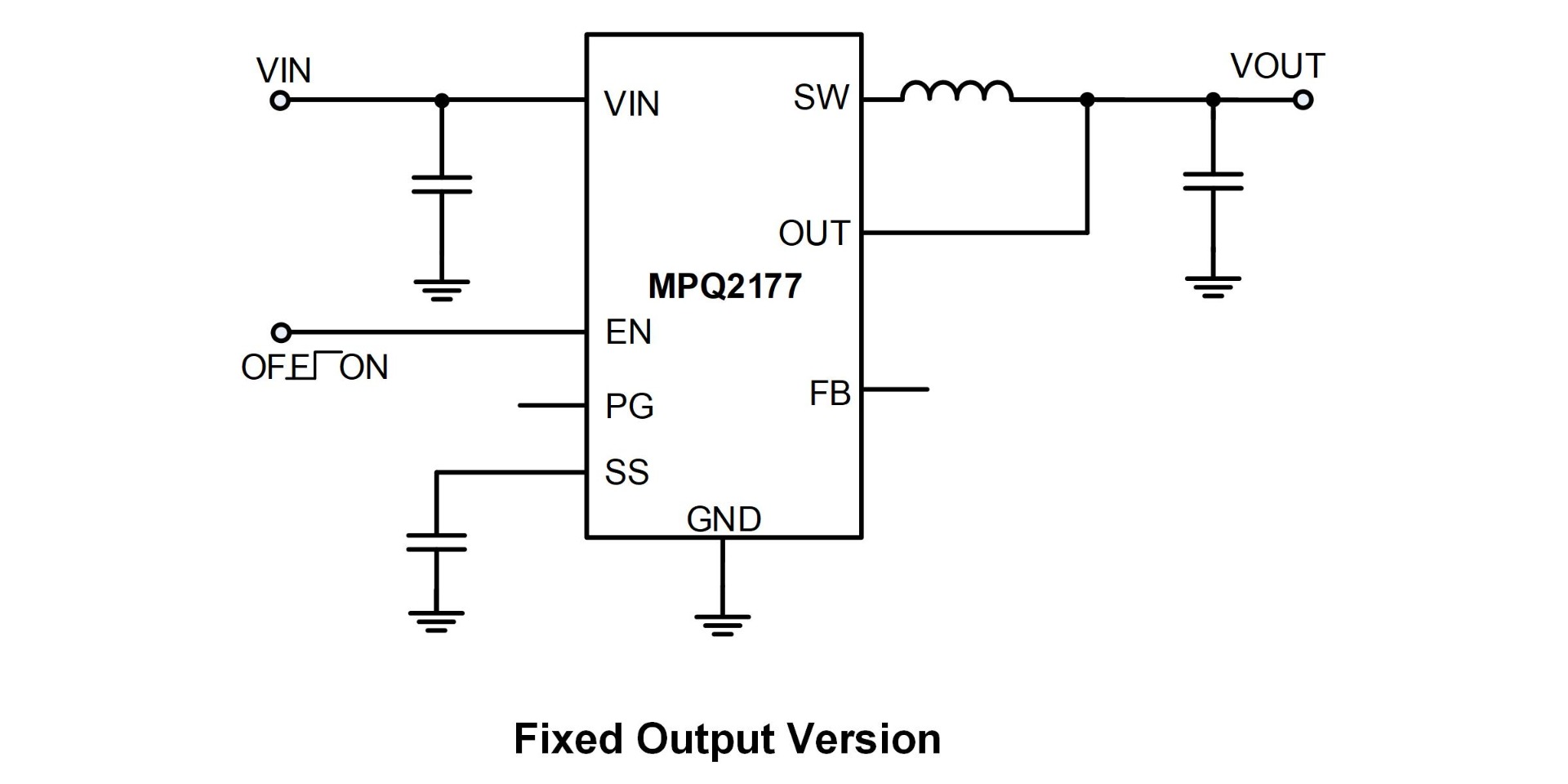

MPQ2177GQHE-AEC1

5.5V、1A、2.4MHz、パワーグッドおよびソフトスタートを備えた同期整流降圧コンバータ、AEC-Q100認定

Features & Benefits

車載用途に設計:

2.5V～5.5Vの広い動作V_IN範囲
最大1Aの出力電流 (I_OUT)
1%のFB精度
-40°Cから+ 150°Cまでのジャンクション温度動作

熱処理の改善により高性能を実現

75mΩ / 45mΩ 内部パワーMOSFET

EMC / EMI用に最適化:

2.4MHzのスイッチング周波数 (f_SW)
全負荷範囲にわたる強制連続伝導モード (FCCM)
Mesh-Connect™ フリップチップ・パッケージ

ボードサイズと部品数で最適化

組込み内蔵パワーMOSFET
集積補償ネットワーク
固定出力オプション

追加機能:

パワーシーケンシング用EN
パワーグッド (PG) 端子
100％デューティサイクルオン
外部ソフトスタート (SS) 制御
出力放電
出力過電圧保護 (V_OUT OVP)
ヒカップモードによる短絡保護 (SCP)
QFN-8 (1.5mm x 2mm）パッケージで提供
ウェッタブルフランクパッケージで提供
AEC-Q100グレード1認定済み

… and many more!

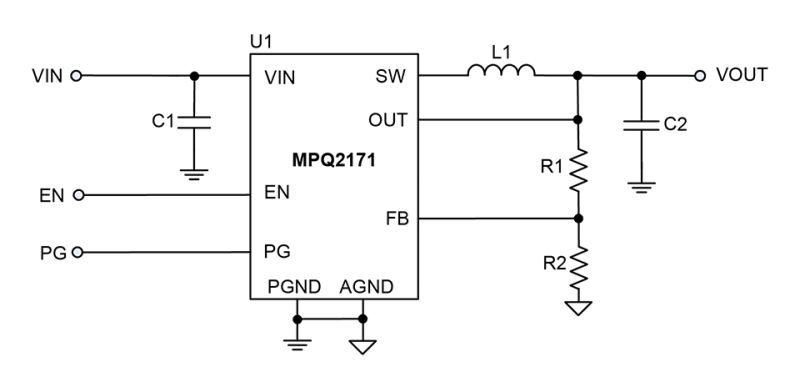

概要

MPQ2171は、パワーMOSFETを内蔵したモノリシックなステップダウン・スイッチモード・コンバータです。MPQ2171は、すぐれたロードレギュレーションとラインレギュレーションを備え、2.5V～5.5Vの入力電圧にわたって1Aの連続出力電流を実現できます。出力電圧は0.6Vの低さまで調整可能です。

コンスタントオンタイム (COT) 制御を使用して、高速過渡応答を提供し、ループの安定化を容易にします。豊富な保護機能には、サイクルごとの電流制限とサーマルシャットダウンなどがあります。

MPQ2171は、車載用インフォテインメント、クラスタ、テレマティクス、ポータブル機器など、幅広いアプリケーションに最適です。

MPQ2171は、すぐに入手可能な標準品の外部部品を最小限使用するだけで済み、小型のTSOT23-8パッケージで提供されます。

機能と利点

2.5V〜5.5Vの広い動作入力範囲
0.6Vの低出力電圧
ドロップアウト時に100％のデューティサイクル
最大1Aの出力電流
90mΩ および50mΩのパワーMOSFET内蔵
3.3V入力と1.8V出力をもちデフォルトで2.6MHzのスイッチング周波数
電源シーケンスのENとパワーグッド
サイクルごとの過電流保護 (OCP)
電源オフ時の自動放電
ヒカップモードによる短絡保護 (SCP)
低ESR出力セラミックコンデンサによる安定化
TSOT23-8パッケージで提供
AEC-Q100 グレード1準拠

入手可能な製品番号

MPQ2171GJ-P MPQ2171GJ-Z

P＆Zの意味

関連商品

EV2171-J-00A 1A、5.5V、2.6MHz、同期整流式ステップダウンスイッチャ評価ボード

EV2171-J-00Aは、パワーMOSFETを内蔵した低電圧、高スイッチング周波数のステップダウンスイッチャである MPSのMP / MPQ2171の性能を実証するために使用されます。MP / MPQ2171は、高速ループ応答に対する電流モード制御により、最大1Aの高効率出力電流を実現します。MP / MPQ2171は、シングルセル・リチウムイオン (Li+) バッテリーで動作する携帯機器への電力供給に最適です。出力電圧は最低0.6Vまで調整可能です。

軽負荷時のスイッチング周波数を縮小し、コンスタントオンタイム制御によりスイッチング関連の損失を低減することで、広い負荷範囲にわたる高い電力効率を実現します。短絡およびサーマルシャットダウンにより、信頼性の高いフォールトトレラントな動作を実現します。MP / MPQ2171は、TSOT23-8パッケージで提供されます。
