注文MP2194
入手可能な製品番号
MP2194GTL-Z MP2194GTL-P
P＆Zの意味
関連商品
MPS のインダクタで性能を最適化済み
EVL2194-TL-00A SOT583パッケージ、 5.5V、4A、同期整流ステップダウンコンバータ用評価ボード
MPL
MPS のインダクタで性能を最適化済み
EVL2194-TL-00A は、パワーMOSFETを内蔵したモノリシックなスイッチモードのステップダウンコンバータであるMP2194の機能を実証するために設計された評価ボードです。MP2194は、すぐれたロードレギュレーションおよびラインレギュレーションを備え、2.4V～5.5Vの入力電圧 (VIN) 幅にわたって、最大4Aの連続出力電流 (IOUT) 電圧を実現します。出力電圧 (VOUT) は0.4Vの低さまで調整可能です。
コンスタントオンタイム (COT) 制御により、高速な過渡応答と簡単なループ設計、および厳密な出力レギュレーションが可能になります。保護機能には、過電流保護 (OCP)、ヒカップモードによる電流制限、サーマル シャットダウンが含まれます。

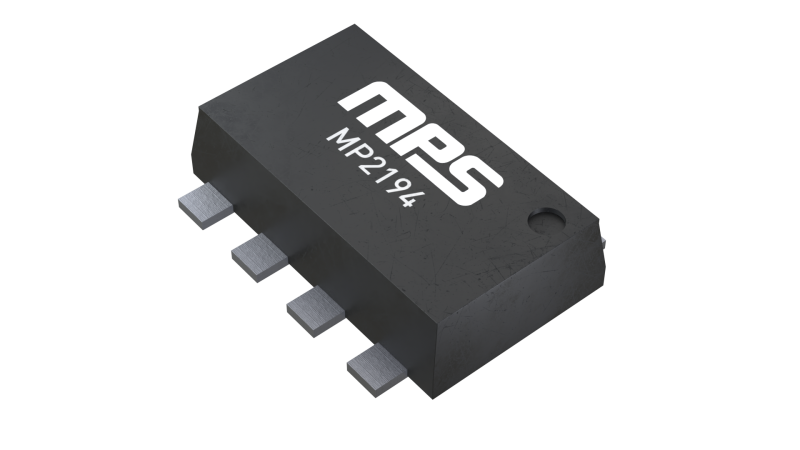

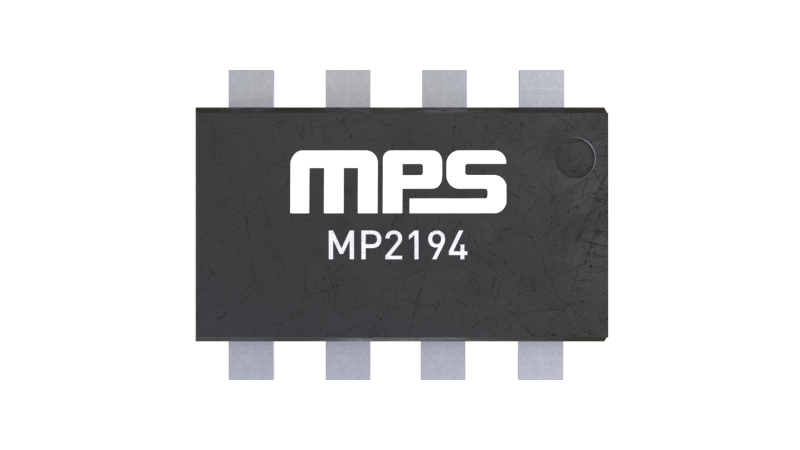

MP2194は、標準の外付け部品が最小限の数で済み、超小型SOT583パッケージで提供されます。
推奨インダクタ
製品型番
L (µH)
RDC (typ) (mΩ)
IR (40K) (A)
Isat (30%) (A)
MPL
MPL-AL4020-R68
低抵抗モールドインダクタ 0.68μH
0.68
7.5
8.7
11
L (µH)
RDC (typ) (mΩ)
IR (40K) (A)
Isat (30%) (A)
0.68
7.5
8.7
11
MPL-AL4020-R47
低抵抗のモールドインダクタ0.47µH
0.47
6.2
9.2
12.5
L (µH)
RDC (typ) (mΩ)
IR (40K) (A)
Isat (30%) (A)
0.47
6.2
9.2
12.5
MPL-AL4020-1R0
低抵抗モールドインダクタ 1.0μH
1.0
10.1
7.9
8.6
L (µH)
RDC (typ) (mΩ)
IR (40K) (A)
Isat (30%) (A)
1.0
10.1
7.9
8.6
*定常値に基づく
