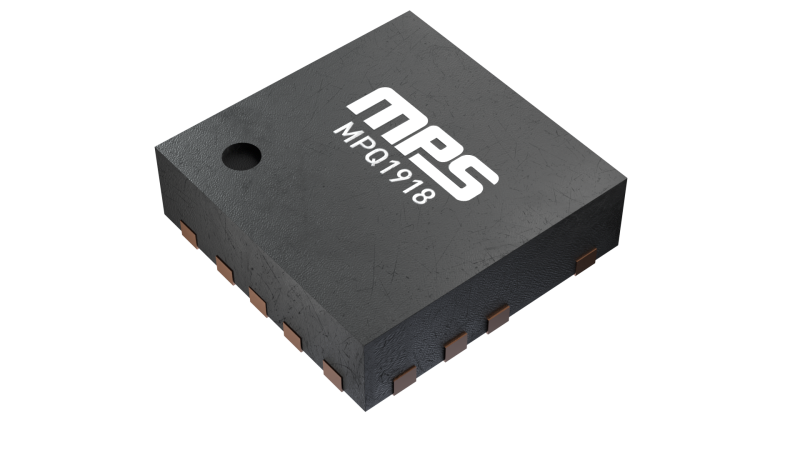

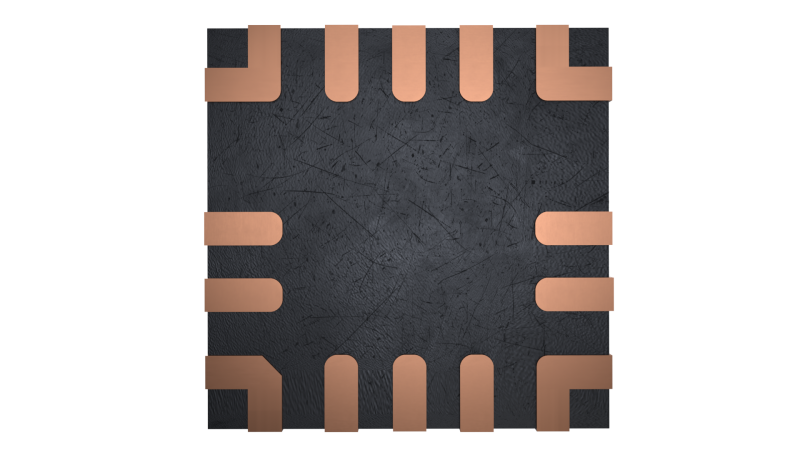

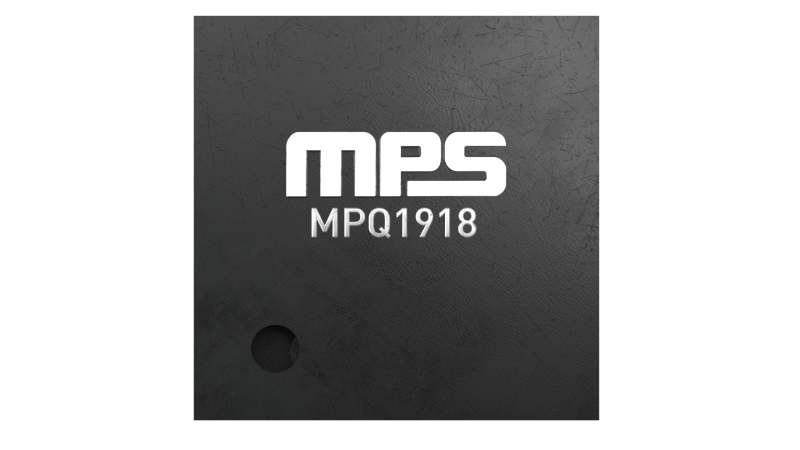

MPQ1918-AEC1

DC/DCコンバータでは、複数のスイッチング素子の補助電源に独立した絶縁電源が必要です。フルブリッジ コンバータを例に挙げると、ブリッジアームのハイサイドMOSFETとローサイドMOSFET (それぞれHS-FETとLS-FET) には、ゲート ドライバ回路用の絶縁電源が必要です。従来の方式では、ブートストラップ回路を使用して、上部と下部の両方のデバイスに1つの独立した電源で電力を供給します。このソリューションはシンプルで信頼性が高く、低コストです。 複数のスイッチMOSFETがブリッジアーム内で直列に接続されている場合、電源に複数のブートストラップ回路が必要となり、コスト面での課題へとつながります。同時に、ブートストラップ回路では、HS-FETの電源電圧はLS-FETの電源電圧よりも低く、ダイオードの電圧降下分の差があります。2つのMOSFETのオン状態特性は完全に対称ではありません。...

電源を設計する場合は、効率のために設計を最適化することが常に重要です。効率の向上により、エネルギーが節約され、発熱が減少し、電源のサイズを縮小することさえできます。 本稿では、ハイサイドMOSFET (HS-FET) とローサイドMOSFET (LS-FET) の数の割合をどう選択して、電源設計の効率を向上するかについて説明します。 図1に、HS-FETとLS-FETを備えた簡略化回路を示します。 MOSFETを選択する際には、電力エンジニアは最適な効率を得るためにHS-FETとLS-FETの内部抵抗の分配で苦労する場合があります。 効率を考慮してMOSFETを選択する場合、設計者は伝導損失とスイッチング損失の間で最適化する必要があります。導通損失は、MOSFETが閉じているときに発生し、オン抵抗を流れる電流が原因です。スイッチング損失は、MOSFETをオン / オ...

COVID-19が2020年3月に蔓延した際、非常用人工呼吸器の世界的な不足が最大の懸念事項の1つでした。人工呼吸器の需要の増加は、それがすぐに供給されなくなることを意味したので、モノリシックパワーシステムズ (MPS) のチームは、この危機へのソリューションを作成するのに役立とうと考えました。MPSは医療機器メーカーではありませんが、エンジニアや設計者はパワーエレクトロニクスとモータ制御の経験が豊富です。換気装置、呼吸器、人工呼吸器タイプの機械の技術的アーキテクチャを前提に、MPSは世界のパンデミックとの闘いを支援するために人工呼吸器の専門知識を活用しました。 本稿では、MPSのオープンソース「非常用人工呼吸器」の開発プロセスを要約すると同時に、MPSパワーソリューションが電子システムの設計と開発をどのように強化できるかを示します。 差し迫った人工呼吸器の不足に対処できる特定のニ...

コンバータは、現代の電子機器の中で最も単純かつ必要なデバイスの1つです。その名前が示すように、コンバータは与えられた値を目標値に変換することを目的としています。この機能は、接続されたデバイスが互いに完全に一致する仕様を持たないかもしれないシステムにとって不可欠であり、スマートフォン、位置情報を迅速に伝達できるスマートトラッカー、 外出先でデバイスを充電できるモバイルバッテリーに実装できます。 本稿では、 デバイスの入力電圧 (VIN) を目標の出力電圧 (VOUT) に変換するDC/DCコンバータに焦点を当てます。ただし、アナログ値とデジタル値を変換するコンバータなど、複雑さが増すコンバータもあります。本稿では、昇圧、降圧、そして昇降圧型の3つの基本的なコンバータの重要な要素について説明するとともに、幅広いアプリケーションに実装できる革新的なMPSコンバータを紹介します。 これら3...
