概要
MP8699Bは、ハーフブリッジまたは同期アプリケーションにおいて、低ゲート電圧でエンハンスメントモード窒化ガリウム (GaN) MOSFETおよびNチャネルMOSFETを駆動するように設計されたMOSFETドライバです。独立したハイサイド (HS) とローサイド (LS) のパルス幅変調 (PWM) 入力をもっています。
MP8699Bは、MPS独自のブートストラップ (BST) 技術をハイサイドMOSFET (HS-FET) ドライバ電圧に採用し、最大100Vまで動作可能です。BST充電テクノロジーは、HS-FETドライバ電圧が供給電圧 (VCC) を超えないようにし、ゲート電圧 (VGATE) がエンハンスメントモードGaN MOSFETの最大ゲートソース間電圧 (VGS) 定格を超えないようにします。
MP8699Bは、ゲートループにインピーダンスを追加することにより、MOSFETのターンオン / ターンオフ速度制御を独立した2つのゲートをもっています。

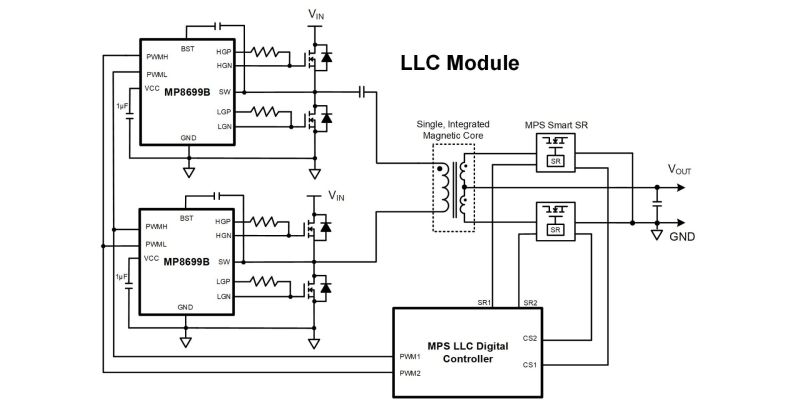

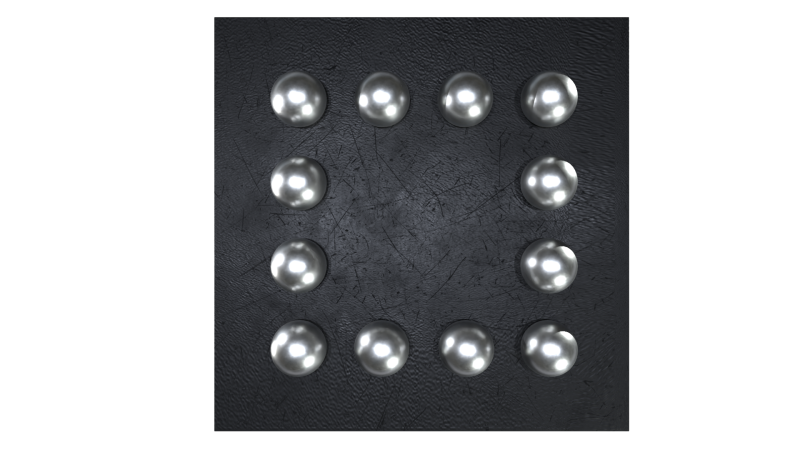

MP8699Bは、WLCSP-12L (2mm x 2mm) パッケージで提供されます。
-
もっと見る
少なく表示
機能と利点
- 独立したハイサイド (HS) およびローサイド (LS) ロジック入力
- 100VDCまで動作するハイサイドMOSFET (HS-FET) フローティングバイアス電圧レール
- 調整可能なターンオンおよびターンオフスピード制御用の独立したゲート出力
- 4.5V〜5.5Vの電源電圧 (VCC) 範囲
- 0.2Ωのプルダウン抵抗と1.3Ωのプルアップ抵抗
- 高速伝播時間 (通常17ns)
- 優れた伝播遅延のマッチング (通常1.5ns)
- WLCSP-12L (2mm x 2mm) パッケージで提供

入手可能な製品番号
MP8699BGC-Z MP8699BGC-P
PとZで終わる部品番号は同じ部品です。PとZはリールサイズのみを示します
P&Zの意味
MP8699B Resources
-
APPLICATION
光ネットワーク端末 (ONT)アプリケーション光ネットワーク端末 (ONT) は、信号を光から電気に、またはその逆に変換することにより、光ファイバーケーブルをイーサネットや電話回線などの他の配線に接続する機器です。電源から電力を引き出しますが、停電に備えてバッテリーバックアップオプションを備えていることもよくあります。通常GPONシステムの一部で、優先のコンシューマ向けテクノロジー用の高速データ接続に対応します。データトラフィックや新しい標準に準拠する需要も増え続けているため、ONTの設計は、より大きなスループットと帯域をより低コストでより高速に実現するという課題に直面しています。 MPSの包括的な電源ソリューションのポートフォリオは、電源モジュール、降圧コンバータ、ターミネーションレギュレータ、リニアレギュレータ、MOSFETドライバ、アナログスイッチ、ロードスイッチ、WLEDドライバ、および監視回路を含みます。これらの革新的で効...
-
