MP2645

MP2645

5-Cell Battery Active Balancer with Stackable Interface

概要

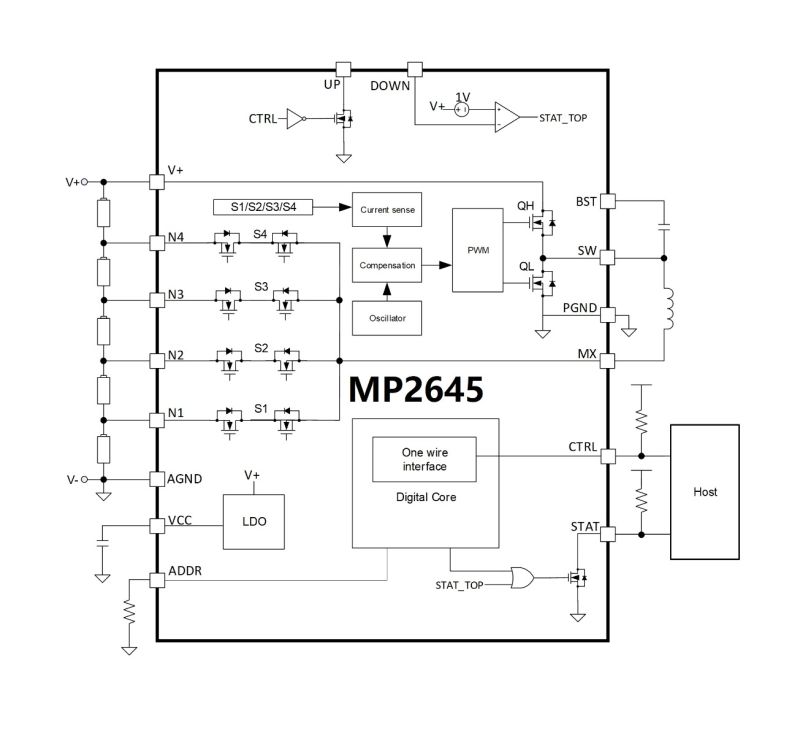

The MP2645 is a 5-cell, highly integrated, bidirectional buck-boost active balancer with a novel topology (MPS patented).

A single MP2645 can redistribute charge between 5 series cells, including Li-ion, Li-polymer, LiFePO4 batteries or supercapacitors. It can be configured for up to 3.75A of charge redistribution.

As an alternative to dissipating energy with passive balancing, the MP2645 efficiently moves charge between cells with much faster balancing and minimal heat generation. It can also compensate for cell capacity mismatch to extend battery runtime.

The device is easily controlled via a robust one-wire interface that supports up to 8 cascaded devices to balance packs of up to 33 series cells.
The MP2645 is available in a QFN-19 (4mmx4mm) package.

機能と利点

40V Max Stack Voltage
Up to 3.75A Balance Current
One-Wire Interface
Stackable Operation and Communication
Directly Powered from Battery Cells
Includes Watchdog
Pack Over-Voltage Protection (OVP)
Thermal Shutdown Protection

入手可能な製品番号

MP2645GRE-xxxx-Z MP2645GRE-xxxx-P MP2645GRE-0000-Z MP2645GRE-0000-P
