MP2795

MP2795

クーロンカウンティング付き、7セル～16セル、高精度バッテリーモニタおよびプロテクタ

概要

MP2795は堅牢なバッテリー管理デバイスであり、完全なアナログフロントエンド (AFE) モニタリングおよび保護ソリューションを提供します。これは、複数セルの直列バッテリー管理システム (BMS) 用に設計されています。デバイスはI²Cインタフェースまたはシリアルペリフェラルインタフェース (SPI) 通信に対応できます。MP2797は、特定のピン上で絶対電圧が80Vを超える7セル～16セルのバッテリーパックの直列接続に対応します。

MP2795には、2つの独立したアナログデジタルコンバータ (ADC) が統合されています。1つ目のADCは、外部のNTCサーミスタを介して、各チャネルの差動セル電圧 (最大16チャネル)、ダイ温度、および4チャネルの温度を測定します。2番目のADCは、外付けの電流検出抵抗を介して充放電の電流を測定します。デュアルADCアーキテクチャにより、パックのインピーダンスモニタリング用の同期整流電圧と電流の測定が可能になります。

MPF4279x電池残量計と組み合わせることで、MP2795は2%以内の充電状態 (SOC) 誤差を実現します。.

MP2795には、充放電制御用のハイサイドMOSFET (HS-FET) ドライバが含まれています。放電 (DSG) MOSFETドライバには、ターンオンの制御を実現する設定可能なソフトスタート (SS) が含まれているため、外部のプリチャージ回路が不要になります。MOSFETドライバは、過電流保護 (OCP)、短絡保護 (SCP)、バッテリー低電圧保護 (UVP)、バッテリー過電圧保護 (OVP)、および高温 / 低温保護も組み込んでいます。すべての保護には、設定可能なしきい値があります。

内部のパッシブバランシングMOSFETを使用して、不一致セルを均一にし、最大58mAに対応できます。外付けバランシングトランジスタ (MOSFETまたはBJT) を駆動するオプションもあります。

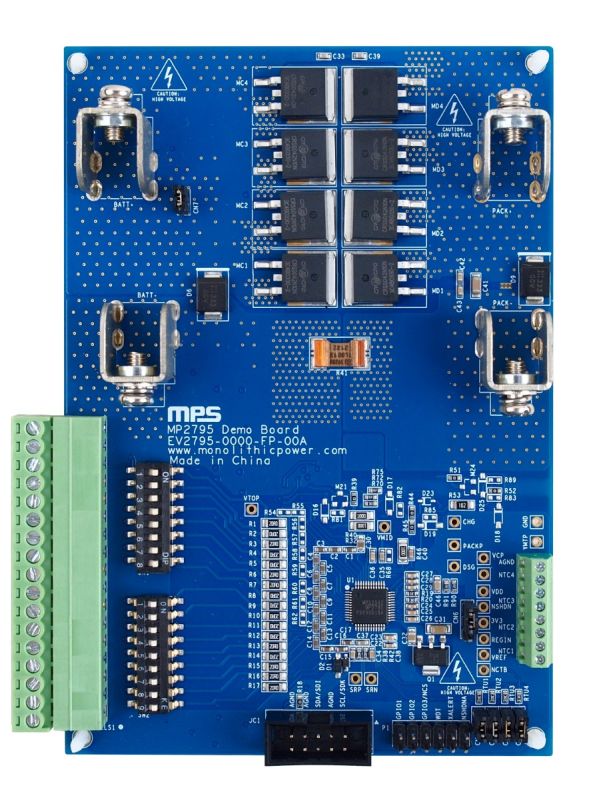

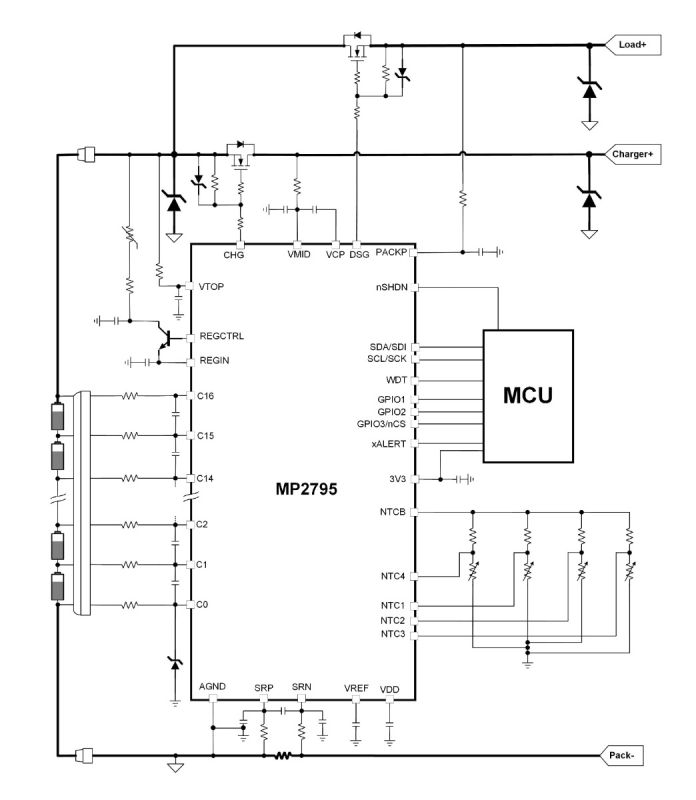

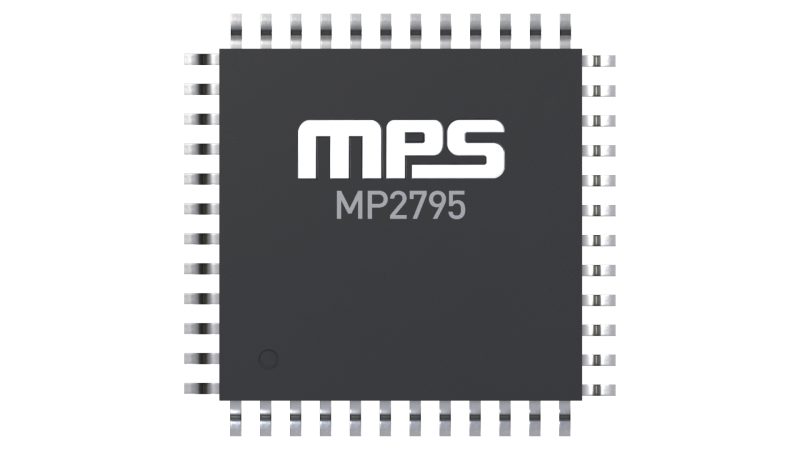

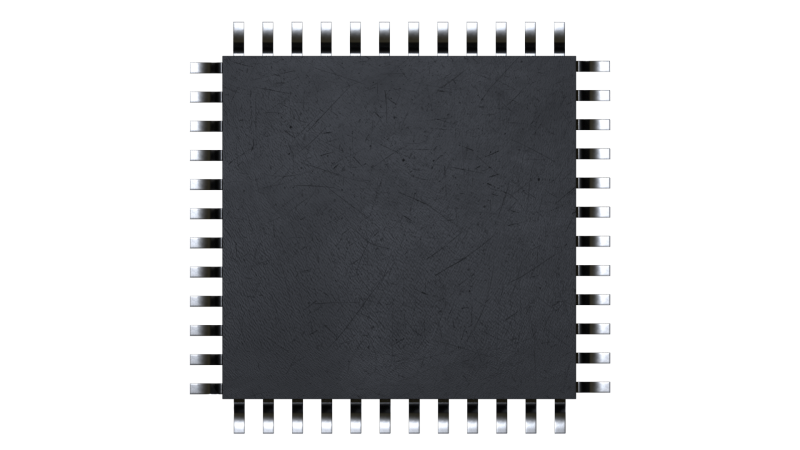

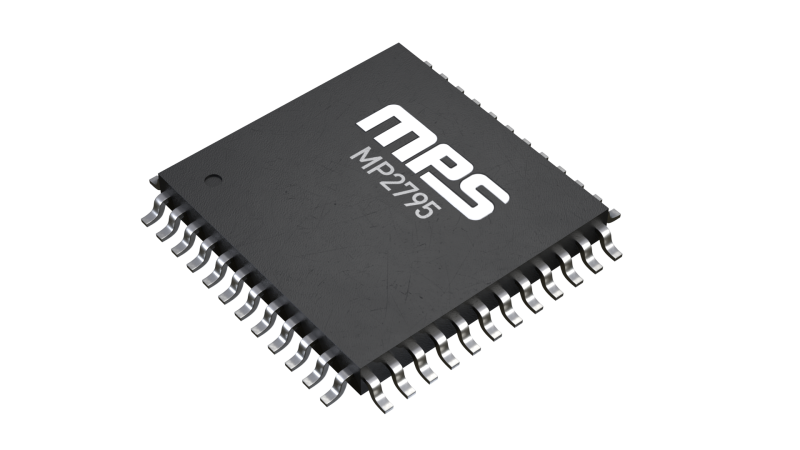

MP2795は、TQFP-48 (7mm x 7mm) パッケージで提供されます。

機能と利点

組み込みデュアル・アナログデジタルコンバータ (ADC) アーキテクチャ :
- MPF4279x電池残量計による±2%未満の充電状態 (SOC) 誤差
- セル電圧測定誤差5mV未満
- 電流 / クーロンカウンタの誤差±0.5%未満
- インピーダンス検出用の厳密に同期された電流 / 電圧測定
充電および放電制御用のハイサイドNチャネルMOSFETドライバを搭載 :
- プリチャージ回路を排除したMOSFETソフトスタート (SS) 放電制御に対応
- 並列NチャネルMOSFETにより最大100A DCを駆動
ハードウェア設定可能な保護 :
- 充放電過電流保護 (OCP) および短絡保護 (SCP)
- 低電圧保護 (UVP) と過電圧保護 (OVP)
- UVPとOVPを搭載
- セルの低温 / 高温保護
- ダイの高温保護
セルあたり最大58mAパッシブ・セル・バランシング :
- 外付けバランス用トランジスタを駆動可能
- 自動または手動制御
その他の機能 :
- 3.3Vおよび5V LDOを統合
- 低電流スタンバイモード
- 負荷 / チャージャプラグイン検出
- 低電圧GPIO
- 専用サーミスタ入力
- オープンワイヤ検出
- 持続的な使用できなくなったバッテリーフラグ
- 主要なしきい値用のロック可能なメモリ
8ビット巡回冗長検査 (CRC) を備えたI²Cまたはシリアルペリフェラルインタフェース (SPI)
ランダムセル接続対応
TQFP-48 (7mm x 7mm) パッケージで提供
