MP2643

MP2643

2セル、2A、双方向アクティブバランサ、第3世代

MPL

概要

MPL

MPS のインダクタで性能を最適化済み

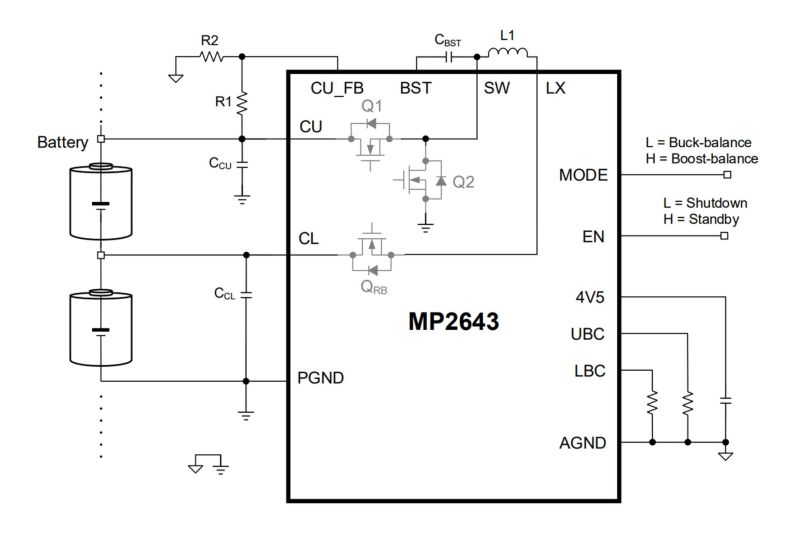

MP2643は高度に統合された双方向アクティブバランサで、2つの直列バッテリーパック内のリチウムイオン、リチウムポリマー、またはリン酸鉄リチウムバッテリー間で最大2Aの充電再分配を実現します。MP2643は、パッシブバランシングによるエネルギー放散の代わりに、セル間で電荷を効率的に転送し、バランシング時間と発熱を最小限に抑えます。デバイスは、セル容量の不一致を補正して、バッテリーの稼働時間を延長することもできます。

複数のMP2643デバイスを組み合わせることで、アクティブバランシングを任意の数の直列セルに拡張でき、パック内の任意のセルとの間で電荷を再分配できます。

MP2643は、降圧バランスモードと昇圧バランスモードの2つのモードを使用して、隣接するセルのバランスをとることができます。降圧バランスモードで、MP2643は上部セル (CU) から下部セル (CL) にエネルギーを移動します。昇圧バランスモードでは、MP2643はエネルギーをCLからCUに移動します。

安全な動作を保証するために、MP2643はCLおよびCUの過電圧保護 (OVP)、低電圧保護 (UVP)、およびサーマルシャットダウンを備えています。

MP2643は、QFN-26 (4mm x 4mm) パッケージで提供されます。

機能と利点

LiFePO4バッテリーと互換性のある広い動作電圧範囲:
- 2.4Vの最小セル電圧
- 4.35Vの最大セル電圧
低い静止電流 (自己消費電流):
- CUピン: 12μA 自己消費電流
- CLピン: 0.1μA 自己消費電流
降圧バランスモード:
- 下部セルへの正味転送電流
- 0.5A～2Aの間で設定可能
昇圧バランスモード:
- 上部セルへの正味転送電流
- 0.5A～2Aの間で設定可能
保護:
- サーマルシャットダウン
- 内部CLポートバッテリーの逆リーク防止
- 昇圧バランスモードでのCU低電圧保護の搭載
バッテリーセルから直接電力供給
多くのセルにわたり転送用にインターリーブ可能
QFN-26 (4mm x 4mm) パッケージで提供

入手可能な製品番号

MP2643GR-Z MP2643GR-P

P＆Zの意味

関連商品

MPS のインダクタで性能を最適化済み

EVL2643-R-00A 2A、5個のLi-Ionバッテリーセル用双方向アクティブバランサ評価ボード

MPL

MPS のインダクタで性能を最適化済み

EVL2643-R-00Aは、5つのLi-ionバッテリーセルをアクティブにバランス調整する4つのMP2643デバイスを使用するアプリケーション向けに設計された評価ボードです。MP2643は、エネルギー損失と熱を最小限に抑えながら、バッテリーパック内の2つの直列セル間で高電流の充電再分配を可能にする、高度に機能集積された双方向アクティブバランサです。大規模なバッテリーシステムで、アクティブバランシングは高効率でバランシングプロセスを劇的にスピードアップでき、不整合のバッテリースタックでも容量回復を可能にします。

個々のMP2643を制御して、2つのバッテリーセル間で電荷を移動できます。降圧バランスモードでは、MP2643は上部セルから下部セルに電荷を転送し、昇圧バランスモードでは、MP2643は下部セルから上部セルに電荷を転送します。各MP2643は最大2Aの正味バランス電流に対応できます。

複数のMP2643デバイスをセルのグループ間でインターリーブし、各MP2643のモードを制御することで、ターゲットセルから他の4つのバッテリーセルに電荷を転送できます。

安全な動作を保証するために、EVL2643-R-00A にはセル過電圧保護 (OVP)、低電圧保護 (UVP)、およびサーマルシャットダウン保護が備わっています。MP2643は、QFN-26 (4mm x 4mm) パッケージで提供されます。
