- MP2107
MP2107
NOT RECOMMENDED FOR NEW DESIGNS
MP2107 continues to be in production for existing customers. Please consider this alternative for new designs:

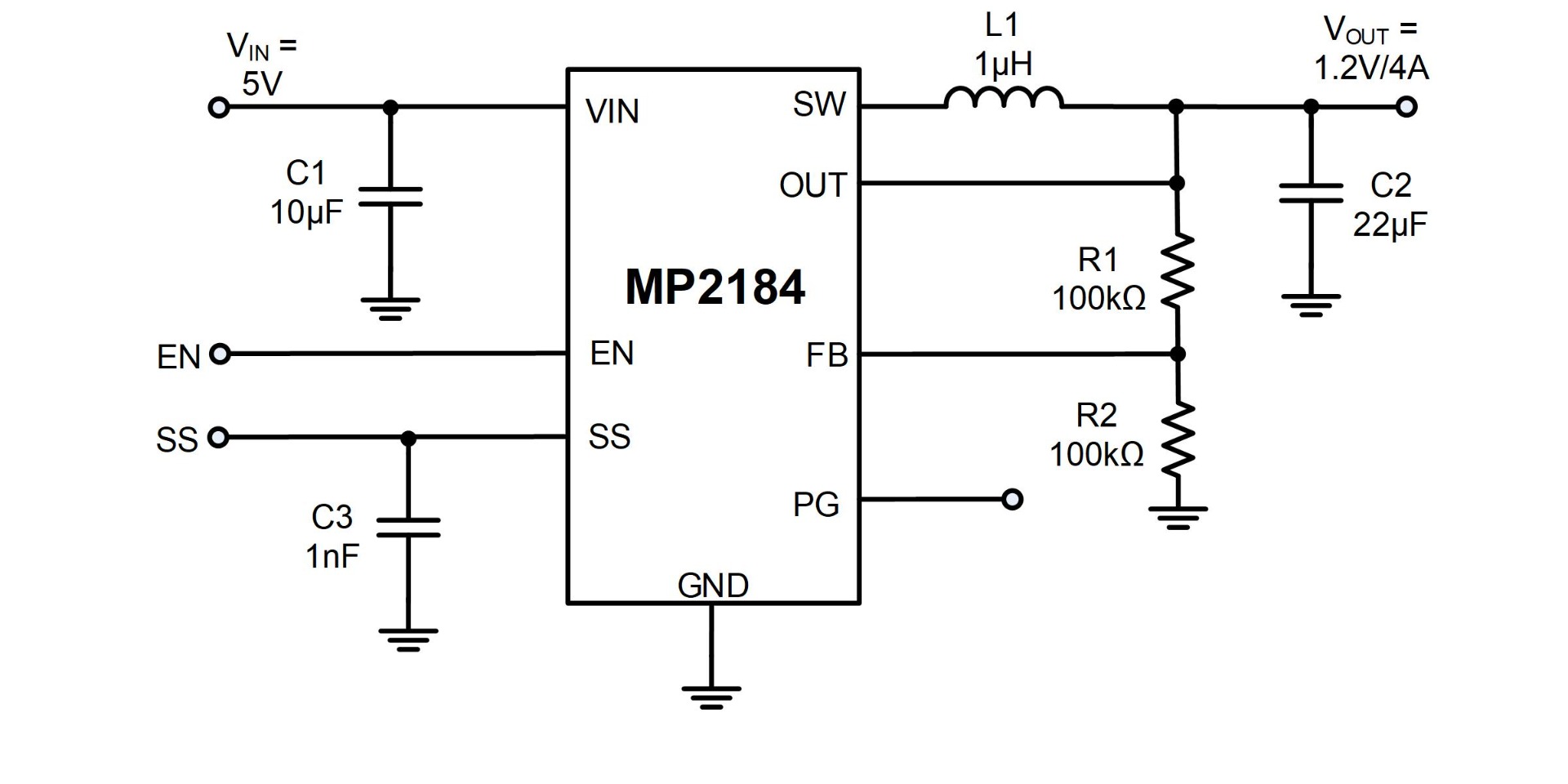

MP2184
MP2184
ソフトスタートとパワーグッド付き、4A、同期整流ステップダウンコンバータ
Features & Benefits
- 21μA (自己消費電流) の低い静止電流
- 1.2MHzのスイッチング周波数 (fSW)
- 電源シーケンス用のイネーブル (EN) ピン
- 1%のフィードバック (FB) 精度
- 広い2.5V〜5.5Vの動作入力電圧 (VIN) 範囲
- 0.6Vから調整可能な出力電圧 (VOUT)
- 最大4Aの連続出力電流 (IOUT)
- 65mΩと35mΩのパワーMOSFETスイッチ内蔵
- オンの場合の100%デューティサイクル
- 出力放電
- VOUT過電圧保護 (OVP)
- 外部ソフトスタート / シャットダウン制御
- ヒカップモードによる短絡保護 (SCP)
- パワーグッド (PG)
- SOT583パッケージで提供
… and many more!
Session textval
Session Titefor popup
概要
MP2107は、内部補償型、1.5MHz固定周波数、PWM、同期整流ステップダウンレギュレータです。MP2107は2.7V～5.5Vの入力で動作し、0.8Vの低い出力電圧を生成します。MP2107は、60mOのハイサイドスイッチと60mOの同期整流器を搭載しており、外付けショットキーダイオードを使用せずに高効率を実現しています。MP2107ベースのソリューションは、ピーク電流モード制御と内部補償により、最小限の部品数で非常にコンパクトな設置面積を実現します。MP2107は小型の3mm x 3mmで10ピンのQFNパッケージで提供され、MP2107Aは露出パッド付きの8ピンSOICパッケージで提供されます。
-
もっと見る
少なく表示
機能と利点
- 4Aの出力電流
- 入力操作範囲: 2.7V〜5.5V
- 60mΩ パワーMOSFETスイッチ内蔵
- 全セラミックコンデンサ設計
- 最大95%の効率
- 1.5MHzの固定スイッチング周波数
- 0.8V〜0.9xVINまで調整可能な出力
- 内部ソフトスタート
- 周波数同期入力
- パワーグッド出力
- サイクルごとの電流制限
- ヒカップ短絡保護
- サーマルシャットダウン
- 3 x 3mmの10ピンQFN (MP2107) および8ピンSOIC (MP2107A) パッケージ
入手可能な製品番号
MP2107DQ-LF-P MP2107DQ-LF-Z MP2107DQ-LF MP2107XN
PとZで終わる部品番号は同じ部品です。PとZはリールサイズのみを示します
P＆Zの意味
