MP5981
Session textval
Session Titefor popup
概要
MP5981は、ハイサイドパワーMOSFET (HS-FET) およびその他の回路を備えた統合されたモノリシックコントローラおよびスイッチで、単独で動作したり、ホットスワップコントローラを介して制御したりすることができます。室温でICあたり最大50Aの連続出力電流 (IOUT)、空気の流れにより最大60AのIOUTを実現します。
ICは、通電しているバックプレーン電源に回路カードが挿入されている間、負荷への突入電流を制限することによって、バックプレーンの電圧降下を制限します。電流制限基準入力とソフトスタートランプを介してゲート電圧を制御することにより、内部MOSFETの電流を制限します。
MP5981は、IOUTとダイ温度をモニタする統合されたカレントミラーなど、システム設計を簡素化する多くの機能を提供します。これにより、外付けの電流検出パワー抵抗器、パワーMOSFET、および熱検出デバイスが不要になります。

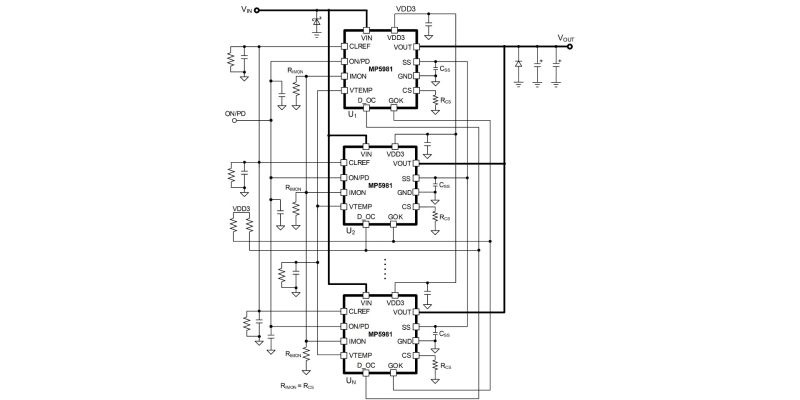

ICは、パワーMOSFETのゲート、ソース、ドレインの短絡状態を検出します。また、障害報告出力 (GOK) を介してホットスワップコントローラにフィードバックを提供します。MP5981は、高電流アプリケーションに対して並列動作が可能です。ソフトスタートの間、すべての並列デバイスは、活発に電流を共有します。
MP5981は、LGA-32 (5mm x 5mm) パッケージで提供されます。
-
もっと見る
少なく表示
機能と利点
- 4V〜16V動作入力電圧 (VIN) 範囲
- 最大50Aの連続出力電流 (IOUT)
- 空気の流れによる最大60A IOUT
- 1mΩ RDS(ON) の統合されたパワーMOSFET
- MOSFETドライバ内蔵
- 3V LDO出力
- 統合された電流検知と検知出力
- 過電流 (OC) 値を設定するための分離した電流検知出力
- 挿入遅延内蔵
- 調整可能なソフトスタート (SS)
- 出力短絡保護 (SCP)
- 過熱保護 (OTP)
- ヒューズ・ヘルスレポート内蔵
- 故障信号出力
- 高電流アプリケーションの並列動作をサポート
- 統合されたIntelli-Fuse温度検知
- 出力電圧 (VOUT) シャットダウン制御
- LGA-32 (5mm x 5mm) パッケージで提供
入手可能な製品番号
MP5981GLU-Z MP5981GLU-P
PとZで終わる部品番号は同じ部品です。PとZはリールサイズのみを示します
P＆Zの意味
