注文- MP5099E
MP5099E
Session textval
Session Titefor popup
概要

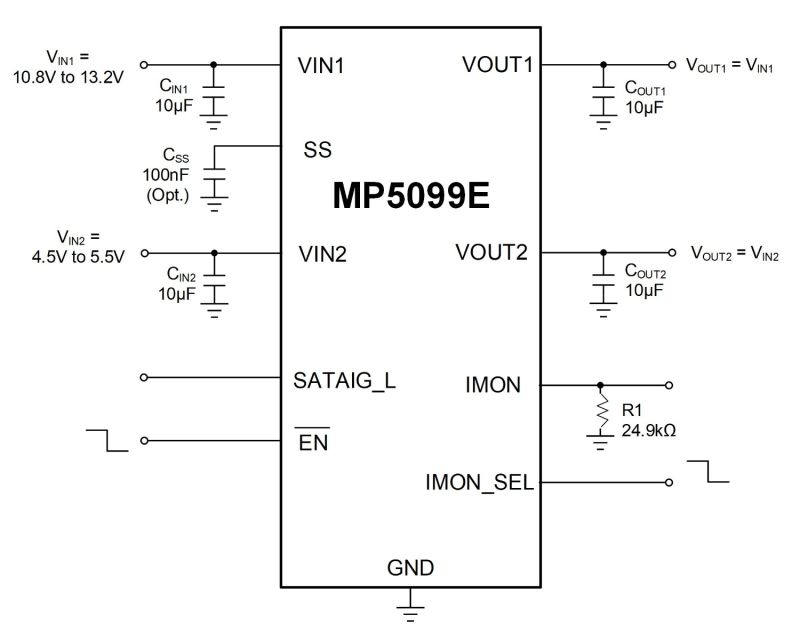

The MP5099E is a protection device that protects circuitry on the output from transients on the input. It also prevents undesired shorts at the input and transients from the output. The MP5099E is a small on resistance (RDS(ON)), low quiescent current (IQ), dual-channel current-limit switch.
At start-up, the inrush current is limited by the slew rate at the output. The slew rate is controlled by a capacitor at the SS pin (CSS). The maximum load at the output is current-limited. The current limit magnitude is fixed internally.
The output voltage (VOUT) is limited by the over-voltage protection (OVP) function. The output current (IOUT) of each rail can be monitored by a resistor connected to the IMON pins.

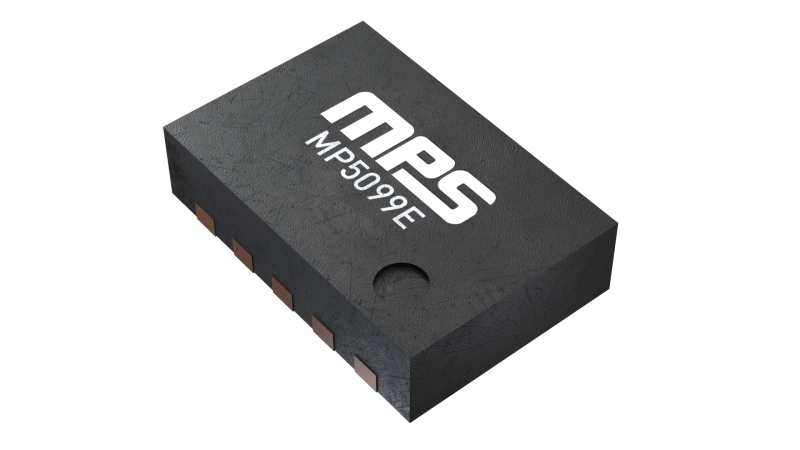

The MP5099E is available in a space-saving TQFN-10 (2mmx3mm) package.
-
もっと見る
少なく表示
機能と利点
- Integrated 5V/12V Input Dual E-Fuse
- 24V/100ms Maximum Surge Input Voltage (VIN1) Tolerance for 12V Bus (Channel 1)
- 16V/100ms Maximum Surge VIN2 Tolerance for 5V Bus (Channel 2)
- Integrated Dual-Channel Current-Limit Switch
- 40mΩ/40mΩ Low On Resistance (RDS(ON)) for Channel 1/2 Current-Limit Switch
- 316μA/355μA Typical Low Quiescent Current (IQ) for Channel 1/2
- Configurable Soft-Start Time (tSS)
- Fixed 4A/2.95A Trip/Hold Current Limit for Channel 1
- Fixed 3A/2.2A Trip/Hold Current Limit for Channel 2
- Reverse Current Protection for Channel 2
- 5.7V Typical Over-Voltage Protection (OVP) Threshold for Channel 2
- 15V Typical OVP Threshold for Channel 1
- Over-Current Protection (OCP) with Hiccup Mode
- Thermal Shutdown with Hiccup Mode

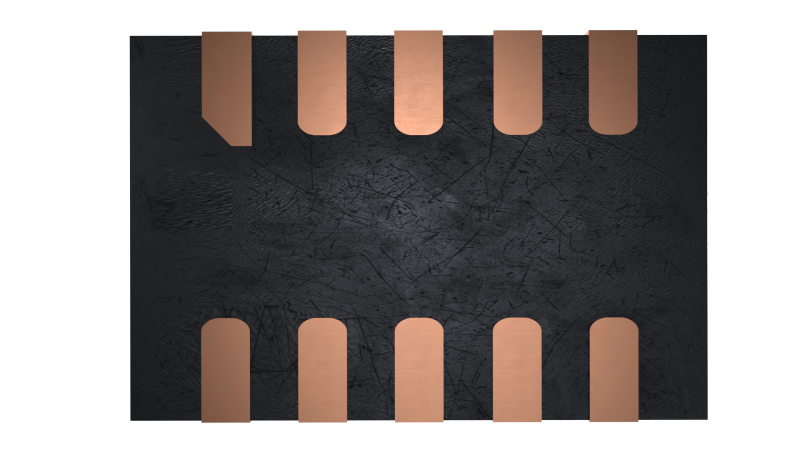

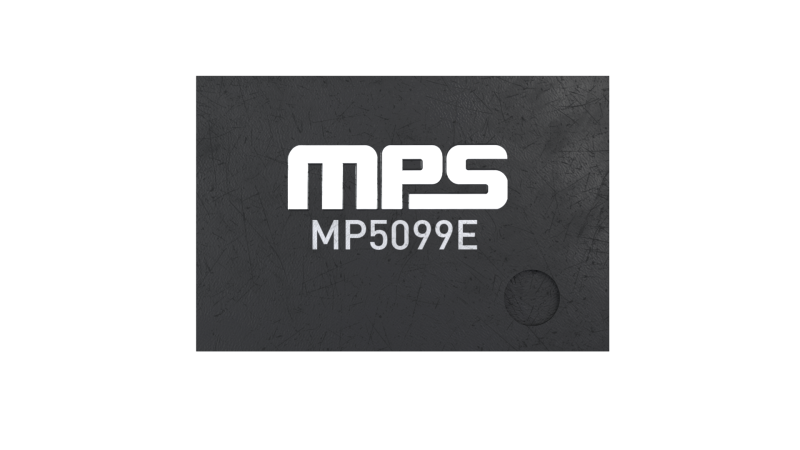

- Available in a TQFN-10 (2mmx3mm) Package
入手可能な製品番号
MP5099EGDT-Z MP5099EGDT-P
PとZで終わる部品番号は同じ部品です。PとZはリールサイズのみを示します
P＆Zの意味
