MP5520

MP5520

デュアル電子ヒューズおよびパワーシェアリング機能付き、2.7V ～ 16V、電力損失保護管理IC

MPL

データシート

概要

MPL

MPS のインダクタで性能を最適化済み

MP5520は、エンタープライズおよびデータセンターのソリッドステートドライブ (SSD) の電源管理用に設計された高効率のモノリシックなコンバータです。このICには、デュアル入力電流制限スイッチ (電子ヒューズ)、双方向昇降圧型コンバータ、および双方向パワーシェアリングコンバータが内蔵されています。

低いオン抵抗 (R_DS(ON)) の電子ヒューズはそれぞれ最大16Vと6V入力電圧 (V_IN) 用に設計れています。どちらの電子ヒューズも入力電流制限をし、逆電流を阻止できます。ソフトスタート (SS) により、システム起動時の突入電流を防止します。

双方向昇降圧型コンバータはエネルギー管理をします。バックアップエネルギーは高電圧コンデンサに蓄えられます。MPSの特許取得済みのエネルギー蓄積および放出管理制御回路は、蓄積コンデンサ (C_STRG) の要件を最小限に抑えます。コンバータはV_INが停電すると、V_INをより高い電圧 (V_STRG) に押し上げ、コンバータはホールドアップ時間にわたってエネルギーをシステムに放出します。設定可能な充電電流は制御された方法でV_STRGを上昇させます。電子ヒューズの逆流防止機能と組み合わせることで、バックアップエネルギーを最大限に活用し、V_IN損失中の負荷に対応します。

コンスタントオンタイム (COT) 制御は、双方向コンバータがC_STRGからエネルギーを放出するときに使用され、充電モードからバックアップモードへの移行時の電圧降下を最小限に抑えます。このコンバータにはインダクタが1つしか必要でないため、ソリューションの合計サイズが最小限に抑えられます。

双方向電力共有コンバータは、電子ヒューズ間で電力を共有します。これは昇圧パワーシェアリングモードまたは降圧電力共有モードのいずれかに設定できます。内部ADCはV_INx、入力電流 (I_INx)、および入力電力 (P_INx) を正確にモニタします。長期的な信頼性を保証するために、MP5520はC_STRGの健全性をモニタリングします。

MP5520は、最小限の数の標準の外付け部品だけで済み、QFN-37 (5mm x 6mm) パッケージで提供されます。

機能と利点

入力電流制限スイッチ (電子ヒューズ):
- 広い入力電圧 (V_INx): 2.7V～16V_IN1 (電子ヒューズ1) および2.7V ～ 6V V_IN2 (電子ヒューズ2)
- 低オン抵抗 (R_DS(ON)): 20mΩ 電子ヒューズ1、および22mΩ 電子ヒューズ2
- 選択可能な逆流防止
- 設定可能な入力ブラウンアウト
- パワーディセーブル機能
36V充電およびバックアップコンバータ (PLP):
- 最大36Vのストレージ電圧 (V_STRG) に対応
- 充電動作
  - V_STRGおよび電源障害しきい値を設定する外部ピン
  - 設定可能な充電電流
- バックアップ操作:
  - 最大10Aのピーク電流能力
  - 最大7Aのバレー電流能力
  - 設定可能なスイッチング周波数 (f_SW)
双方向電力共有コンバータ:

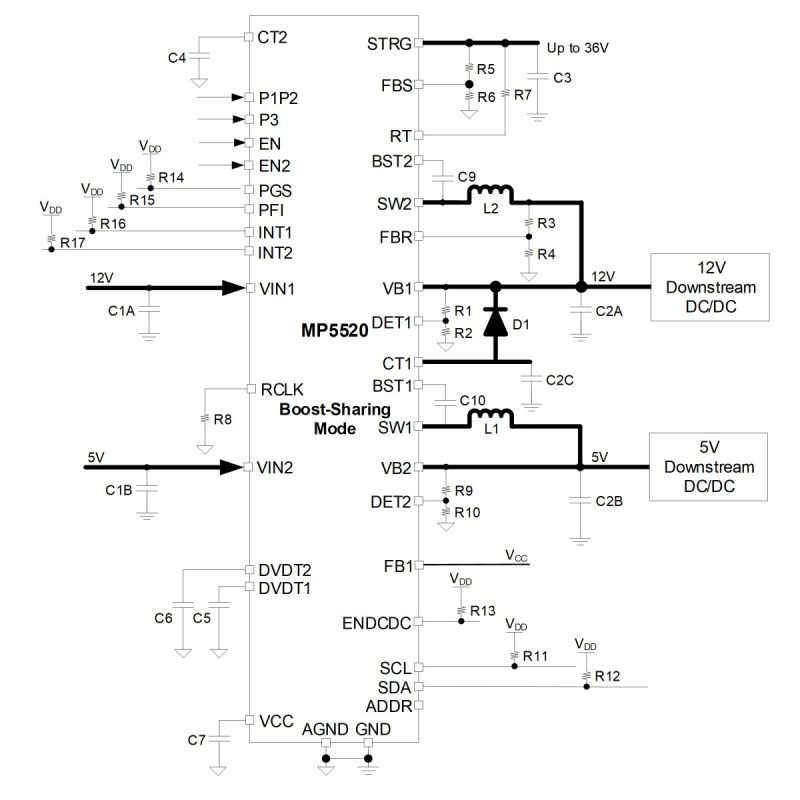

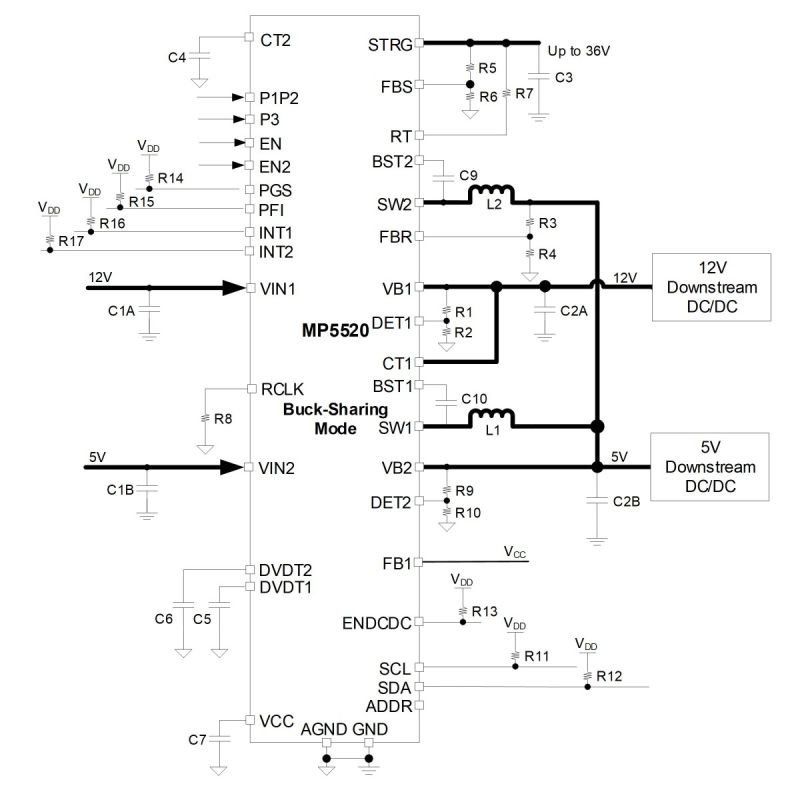

- 選択可能な昇圧共有モードまたは降圧共有モード
- 選択可能なスタンドアロンモードまたは電力共有モード
- スタンドアロン降圧モードで外部FB抵抗またはI²C制御による設定可能な調整電圧
システム:
- 1000回まで設定可能なマルチタイムプログラマル (MTP) メモリ
- 状態モニタリングと動作制御用のデジタルI²C
- 蓄電コンデンサ (C_STRG) の健全性モニタ
- 60kSPSサンプリングレートで入力電流 (I_INx)、V_INx、入力電力 (P_INx) をモニタする内部8ビット、アナログデジタルコンバータ (ADC)
- システム電源障害と割り込みインジケータ
- QFN-37 (5mm x 6mm) パッケージで提供

入手可能な製品番号

MP5520GQJ-xxxx-Z MP5520GQJ-0000-Z MP5520GQJ-xxxx-P MP5520GQJ-0000-P

P＆Zの意味

関連商品

MPS のインダクタで性能を最適化済み

EVL5520-QJ-00A 2.7V ～ 16V、デュアルEヒューズおよびカレントシェアリング機能を備えた停電保護管理IC (PMIC) 評価ボード

MPL

MPS のインダクタで性能を最適化済み

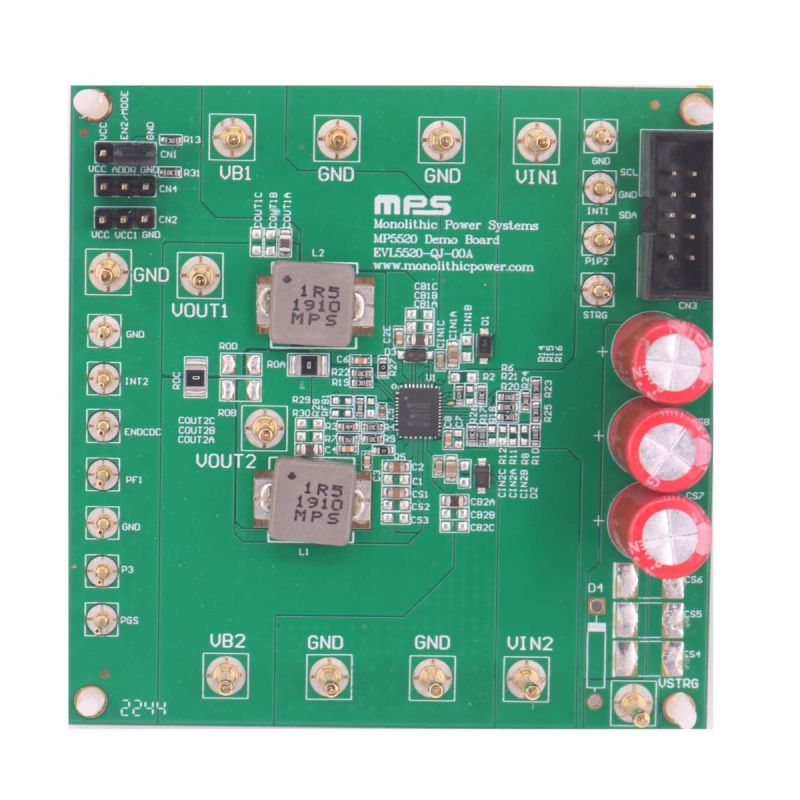

EVL5520-QJ-00Aは、エンタープライズおよびデータセンターのソリッドステートドライブ (SSD) アプリケーションの電源管理に使用される高効率でモノリシックなコンバータであるMP5520の機能を実証するために設計された評価ボードです。MP5520には、デュアル入力電流制限スイッチ (Eヒューズ)、双方向昇降圧コンバータ、および双方向カレントシェアリングコンバータが内蔵されています。デュアルEヒューズは低オン抵抗 (R_DS(ON)) を備え、入力電圧 (V_IN1とV_IN2) はそれぞれ最大16Vと6V用に設計されています。両方のEヒューズは、入力電流制限と逆電流防止を提供します。ソフトスタート (SS) により、システム起動時の突入電流を防止します。

双方向昇降圧コンバータはエネルギー管理をします。バックアップエネルギーは高電圧コンデンサに蓄えられ、設定可能な充電電流がストレージ電圧 (V_STRG) が増加する率を制御します。Eヒューズの逆電流防止機能と組み合わせることで、バックアップエネルギーが最大限に活用され、停電時に負荷に対応します。双方向コンバータがストレージコンデンサからエネルギーを放出するとき、コンスタントオンタイム (COT) 制御により、充電モードからバックアップモードへの移行中の電圧降下が最小限に抑えられます。必要なインダクタは1つだけなので、ソリューションの合計サイズが最小限に抑えられます。

双方向カレントシェアリングコンバータは、Eヒューズ間で電力を共有します。昇圧共有モードまたは降圧共有モードの2つのモードに設定できます。降圧共有モードでは、MP5520はスタンドアロンモードまたは電力共有モードのいずれかで動作できます。内部のアナログ-デジタルコンバータ (ADC) は、入力電圧 (V_INx)、入力電流 (I_INx)、および入力電力 (P_INx) を正確にモニタします。長期的なシステム信頼性を保証するために、MP5520はストレージコンデンサの健全性モニタリング機能を備えています。

MP5520は、最小限の数のすぐに利用できる一般的な外付け部品だけで済み、QFN-37 (5mm x 6mm) パッケージで提供されます。
