MP5403B

MP5403B

NOT RECOMMENDED FOR NEW DESIGNS

デュアル4A / 5Aピーク降圧、1個の2Aロードスイッチ、および入力電力監視機能付き、ミニPMIC

代替品

データシート

MP5403B continues to be in production for existing customers. Please consider this alternative for new designs:

MP5479GRM

4個の降圧型コンバータ (2A / 2.5A / 4.5A / 4.5A) および5個のLDO内蔵、I2CとMTP経由でシステム設定可能、2.7V～5.5V PMIC

Features & Benefits

高効率ステップダウンコンバータ:
- 降圧1: 4.5A DC/DCコンバータ
- 降圧2: 2.5A DC/DCコンバータ
- 降圧3: 4.5A DC/DCコンバータ
- 降圧4: 2A DC/DCコンバータ
- 降圧1と降圧3は並列で動作可能
- 降圧2と降圧4は並列で動作可能
- 2.7V〜5.5V動作入力電圧 (V_IN) 範囲
- 降圧1、降圧2、および降圧3オプションのV_OUT範囲: 0.4V～3.58V / 12.5mVステップ、または0.4V～2.2V / 7.4mVステップ
- 降圧4のV_OUT範囲 : 0.4V～3.58V / 12.5mVステップ
- 調整可能なスイッチング周波数 (f_SW)
- 調整可能なソフトスタート時間 (t_SS)
- 調整可能な位相遅延
- 設定可能なPWMモード、自動PFMモード、強制PWMモード
- 出力過電流保護 (OCP)
- 出力過電圧保護 (OVP)
- 1つの専用RTC LDO
- 4つの低ノイズLDO
- 2つの独立した入力電源
- 300mA負荷時に50mVドロップアウト
システム:
- I²Cバスおよびユーザ設定できるMTP
- MP5479GRM-0000による2回プログラム可能なMTP
- 電源オン / オフ制御
- マルチファンクションLDO2 / EN1ピン (EN1入力ロジックレベル ≤ 3.3V)
- パワーオンリセット出力
- MTPを介した柔軟な電源オン / オフシーケンス (0.5ms、2ms、8ms、または16msの選択可能なタイムスロット)
- MTPによる柔軟なDC/DC、LDOのオン / オフ
- QFN-26 (3.5mm x 4.5mm) パッケージで提供
MPSのインダクタMPL-AL6050シリーズで性能を最適化可能

… and many more!

概要

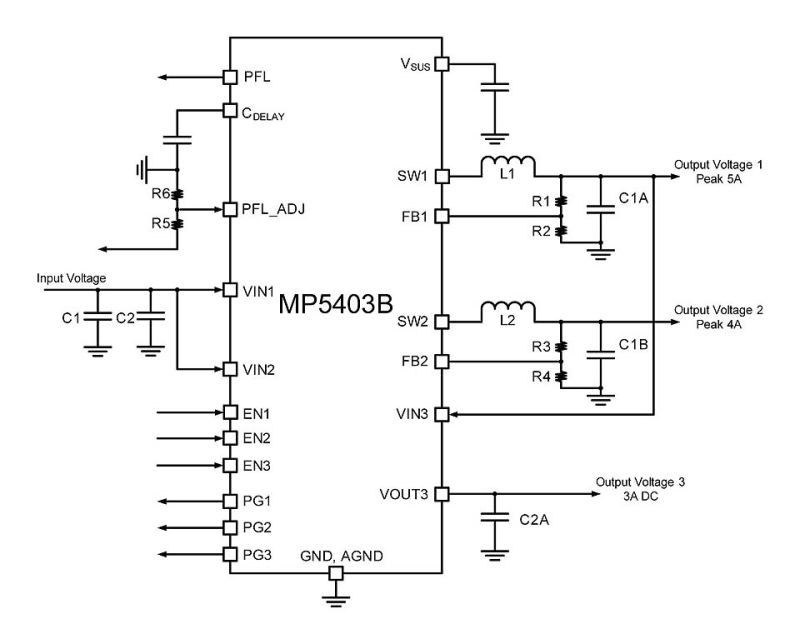

MP5403Bは、300mA、2つの高効率、ステップダウン、スイッチングコンバータおよびロードスイッチ内蔵した、モノリシックな電源管理ユニットです。2つのレギュレータは最大5Aと4Aのピーク電流を別々に供給し、負荷スイッチは非常に低いRDS (ON) で最大3Aの負荷電流を供給します。最大6Vの入力幅を備えたMP5403Bは、ソリッドステートドライブ (SSD) やその他のコンパクトな電源システム用のASICおよびSOCへの電力供給に最適です。
パルススキップモード動作を備えたピーク電流モード制御方式は、2つのスイッチャ間でインターリーブPWMクロックを使用することにより、2つのスイッチャに高速過渡応答、高い軽負荷効率、および最小の数のコンデンサを実現します。20mΩの低いオン抵抗をもつ3Aロードスイッチにより、柔軟なシステム設定を実現します。
イネーブル制御ピンとパワーグッド、オープンドレイン、インジケータのフルセットにより、起動およびシャットダウン・シーケンスの実装を容易にします。
保護機能には、過渡電流保護 (OCP) とサーマルシャットダウンが含まれます。
MP5403Bは、標準の外付け部品が最小限の数だけで済み、小型のUTQFN-20 (2.5mm x 3mm) パッケージで提供されます。
