MP2764

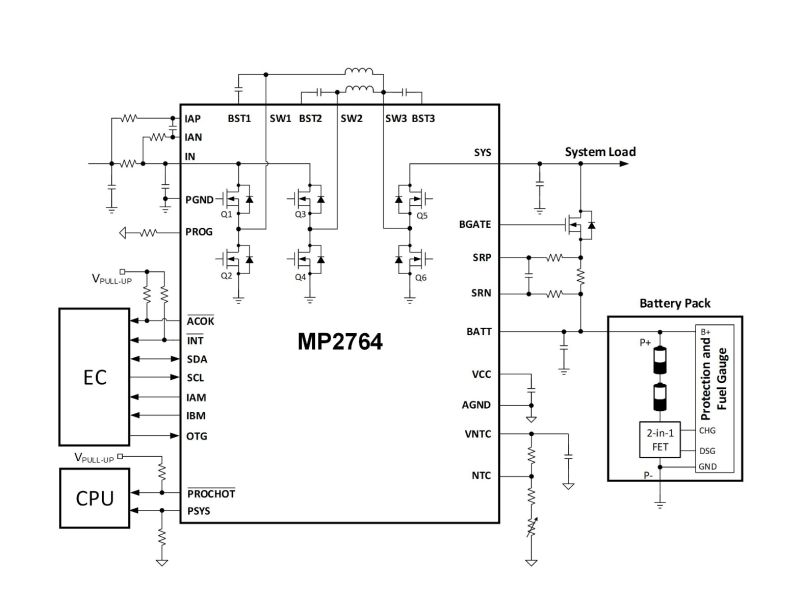

MP2764は、2セルから4セルのバッテリパックアプリケーション向けに、狭電圧DC (NVDC) 電源パス管理制御とUSB電源供給 (PD) ソースモードを備えた、高度に機能集積した昇降圧型チャージャICです。すべてのスイッチングFETは、コンパクトなシステムソリューションサイズと使いやすさのために統合されています。外部バッテリーFET (BFET) はIC配置と放電電流能力の設計に柔軟です。

このデバイスは、充電のために広い入力電圧 (V_IN) 範囲 (最大22V) を受け入れることができ、プロセス中に3つの動作モードを有します : V_INがシステム電圧 (V_SYS) 未満の場合の昇圧モード、V_INがV_SYSに近い場合の昇降圧モード、およびV_INがV_SYSを超える場合の降圧モード。降圧モードでは、MP2764は二相インターリーブモードで動作することができ、これは、より低いインダクタ飽和電流が、通常、より小さなインダクタプロファイルに対応するので、インダクタ選択を容易にします。

電源が投入されると、自動的に電池トリクル充電を測定し、定電流充電、定電流プリチャージ、定電流急速充電、定電圧充電の4段階で充電を行います。その他の機能として、充電終了と自動再充電があります。

MP2764は、外部NチャネルMOSFETを制御し、NVDC電力パス管理を達成するために、BGATEドライバ出力を提供します。バッテリー電圧が低く、入力が存在する場合、MP2764はV_SYSを最小レベルに調整して、システムを確実に起動できるようにします。一方、バッテリーは、直線的に調整されるBFETを介して充電されます。

入力ソース電流または入力電圧の制限に達すると、システム電力要件の優先順位を満たすために、電力パス管理によって充電電流が自動的に減少します。システム電流が増加し続ける場合、充電電流がゼロに減少した場合でも、補助モードによりバッテリーが入力電源と同時にシステムに電力を供給することができます。

入力がない場合、システムは、BFETを介してバッテリーによって電力供給されます。ICは4V～21Vまでの広い出力電圧 (V_OUT) 幅を提供でき、USB PDソースモードでは入力で20 mV/ステップです。USB PDソースモードでは、出力電流にも出力電流制限レギュレーションがあります。

I²C / SMBusインタフェースにより、MP2764は、入力電流制限、V_IN制限、充電電流、バッテリーフル電圧、最小V_SYS、およびUSB PDソースモードでの出力電圧および電流などの充電パラメータを設定するように柔軟に設定することができます。ICはまた、割り込みを有する状態および故障レジスタを介して動作状態を提供することができます。割り込みは、対応するレジスタを設定することによってマスクすることもできます。

安全な動作を保証するために、ICはダイ温度をプリセット値 (120°C) に制限します。その他の安全機能には、入力過電圧保護 (OVP)、バッテリーOVP、システムOVP、サーマルシャットダウン、バッテリー温度保護および使用できなくなったバッテリーの長時間充電を防ぐ設定可能なタイマーが含まれます。

IMVP9仕様に準拠するために、ICは、システム電源 (PSYS)、入力電流 (IAM)、およびバッテリー電流 (IBM) 用のアナログ出力ピンがあります。また、システム電源制御用のプロセッサのホット表示ピン (/PROCHOT) もあります。

MP2764は、V_MINアクティブ保護 (VAP) 機能を搭載しており、これは、システムがバッテリーのみによって電力供給される場合に、入力コンデンサからシステム電力を補うことができます。

MP2764は、QFN-32 (4mm x 5mm) パッケージで提供されます。
