注文MP2345
入手可能な製品番号
MP2345GJ-P MP2345GJ-Z
P＆Zの意味
関連商品

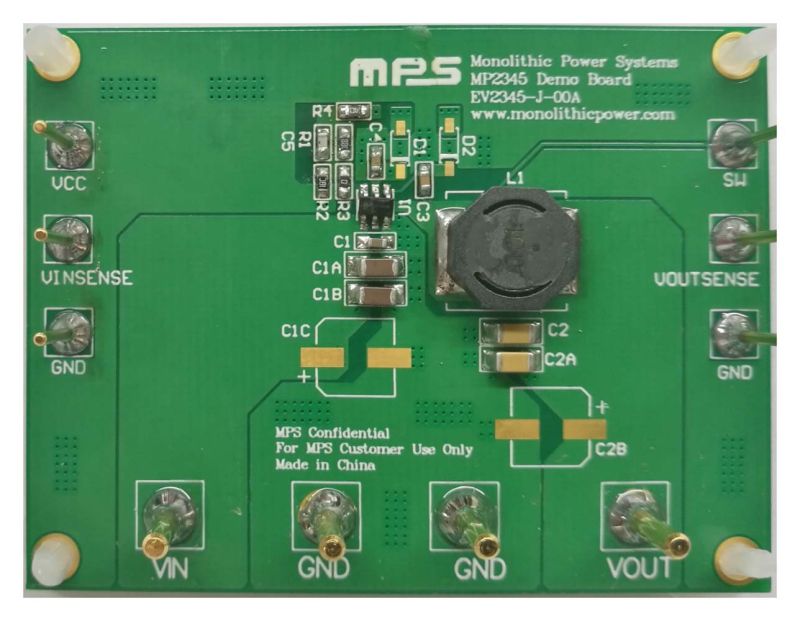

EV2345-J-00A 26V、2.5A、600kHz ステップダウンコンバータ用評価ボード

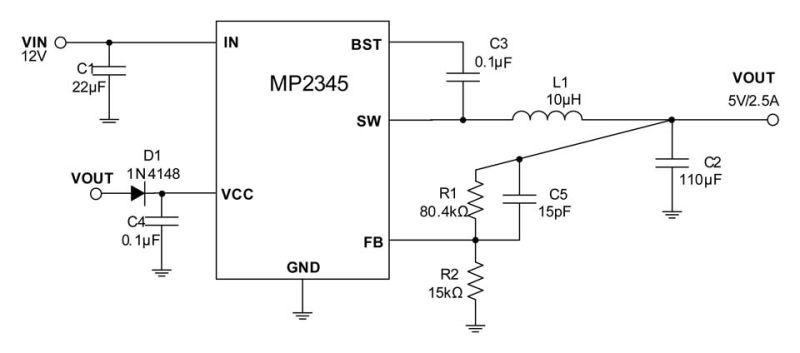

MP2345は、パワーMOSFETを内蔵した、高周波、同期整流式ステップダウン・スイッチモードコンバータです。これは、非常にコンパクトなソリューションを提供し、すぐれたロードレギュレーションとラインレギュレーションを備え、広い入力供給範囲で2.5Aの連続出力電流を実現します。
評価ボードは、広い入力電源範囲にわたってすぐれたロードレギュレーションとラインレギュレーションを備え、2.5Aの連続出力電流を供給できます。
豊富な保護機能には、過渡電流保護 (OCP) とサーマルシャットダウンが含まれます。
MP2345は、最小限の数ですぐに利用できる標準の外付け部品だけで済み、省スペースの、6ピンTSOT-23パッケージで提供されます。
推奨インダクタ
製品型番
L (µH)
RDC (typ) (mΩ)
IR (40K) (A)
Isat (30%) (A)
MPL-AY3020-3R3
モールドインダクタ 3.3μH
3.3
121
2.5
3.7
L (µH)
RDC (typ) (mΩ)
IR (40K) (A)
Isat (30%) (A)
3.3
121
2.5
3.7
MPL-SE2512-3R3
セミシールドインダクタ 3.3µH
3.3
90
2.1
2.4
L (µH)
RDC (typ) (mΩ)
IR (40K) (A)
Isat (30%) (A)
3.3
90
2.1
2.4
MPL-SE4030-3R3
セミシールドインダクタ 3.3μH
3.3
40
3.3
4.1
L (µH)
RDC (typ) (mΩ)
IR (40K) (A)
Isat (30%) (A)
3.3
40
3.3
4.1
もっと見る
*定常値に基づく
