注文MP1608C
入手可能な製品番号
MP1608CGTL-Z MP1608CGTL-P
P＆Zの意味
関連商品
MPS のインダクタで性能を最適化済み
EVL1608C-TL-00A 強制連続導通モード付き、5.5V、6A、同期整流ステップダウンコンバータ評価ボード
MPL
MPS のインダクタで性能を最適化済み
EVL1608C-TL-00Aは、パワーMOSFETを内蔵した、モノリシックな、ステップダウンスイッチモードコンバータである MP1608Cの機能を実証するために設計された評価ボードです。

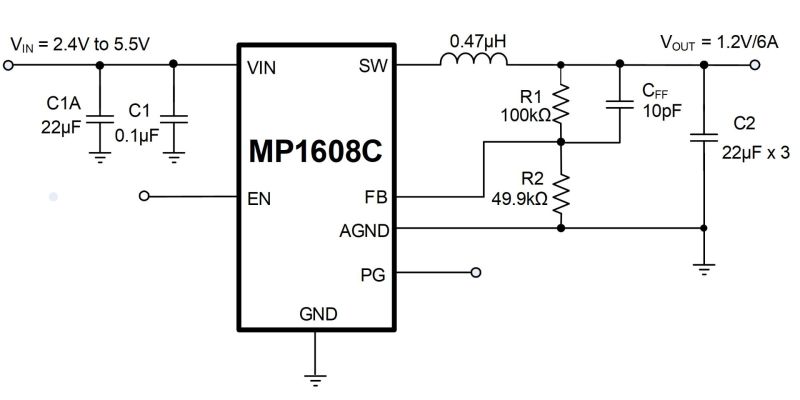

MP1608Cは、すぐれたロードレギュレーションおよびラインレギュレーションを備え、2.4V～5.5Vの入力電圧 (VIN) 範囲にわたって、最大6Aの連続出力電流 (IOUT) 電圧を実現します。出力電圧 (VOUT) は0.4Vの低さまで調整可能です。コンスタントオンタイム (COT) 制御により、高速な過渡応答と簡単なループ設計、および厳密な出力レギュレーションが可能になります。
豊富な保護機能には、過渡電流保護 (OCP)、ヒカップモードによる電流制限、サーマルシャットダウンなどがあります。

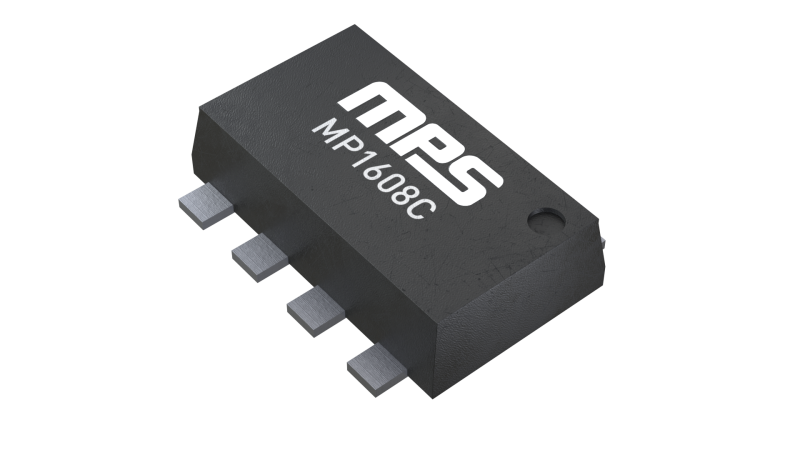

MP1608Cは、すぐに利用できる標準の外付け部品が最小限の数で済み、超小型SOT583パッケージで提供されます。
推奨インダクタ
製品型番
L (µH)
RDC (typ) (mΩ)
IR (40K) (A)
Isat (30%) (A)
MPL
MPL-AL4020-R47
低抵抗のモールドインダクタ0.47µH
0.47
6.2
9.2
12.5
L (µH)
RDC (typ) (mΩ)
IR (40K) (A)
Isat (30%) (A)
0.47
6.2
9.2
12.5
MPL-AL4020-R68
低抵抗モールドインダクタ 0.68μH
0.68
7.5
8.7
11
L (µH)
RDC (typ) (mΩ)
IR (40K) (A)
Isat (30%) (A)
0.68
7.5
8.7
11
MPL-AL4020-1R0
低抵抗モールドインダクタ 1.0μH
1.0
10.1
7.9
8.6
L (µH)
RDC (typ) (mΩ)
IR (40K) (A)
Isat (30%) (A)
1.0
10.1
7.9
8.6
*定常値に基づく
