MA600

MA600

NOT RECOMMENDED FOR NEW DESIGNS

高精度、<0.6° (<0.1°) INL、高帯域幅の設定可能なデジタル磁気角度センサ

代替品

データシート

MA600 continues to be in production for existing customers. Please consider this alternative for new designs:

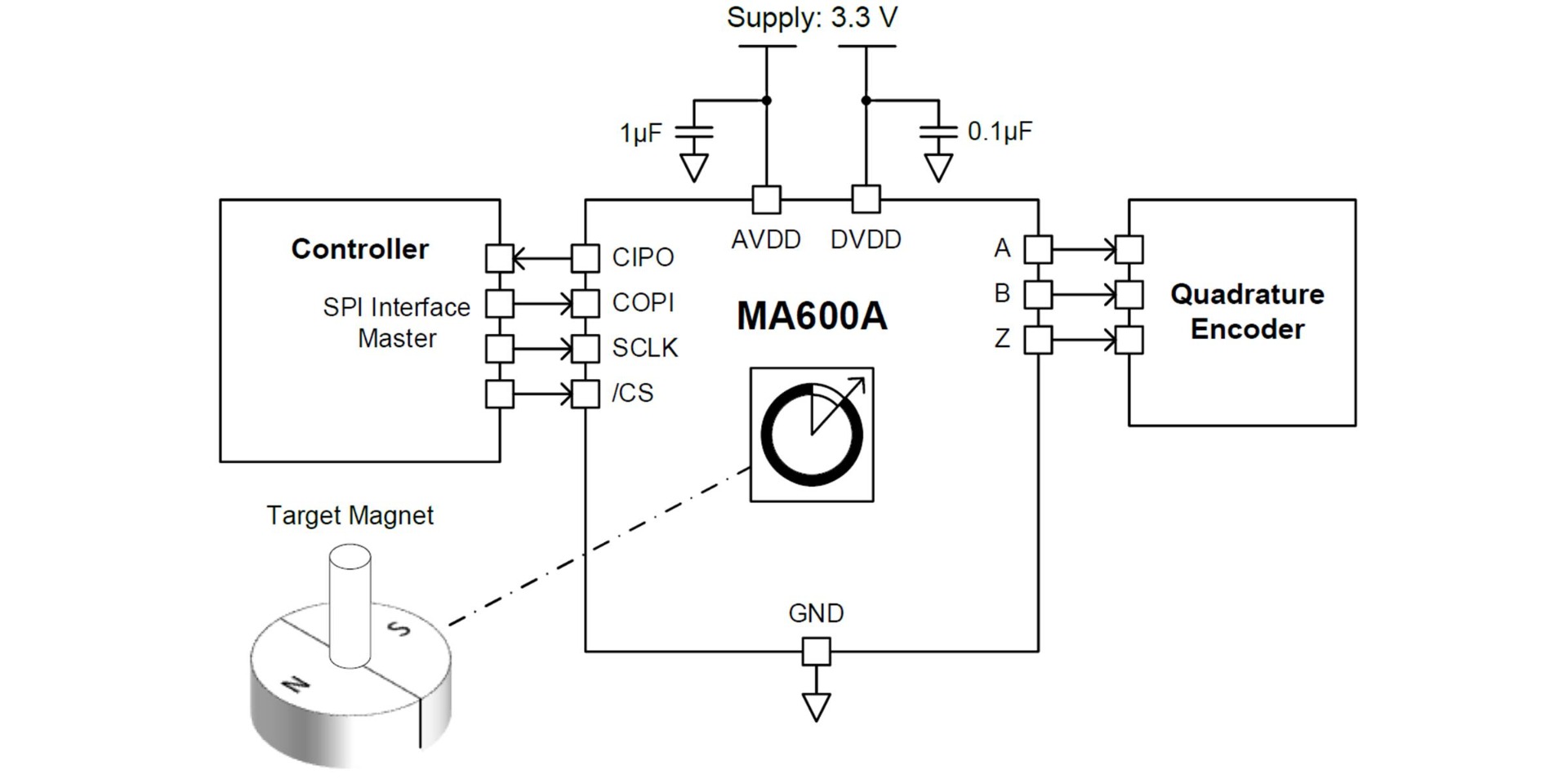

MA600A

高精度、<0.6° (<0.1°) INL、高帯域幅で設定可能なデジタル磁気角度センサ

Features & Benefits

<0.6°誤差 (INL)
オンチップで、32ポイントのルックアップテーブルを使用したユーザーキャリブレーション後に0.1°未満の誤差 (INL)
設定可能な12ビット～15ビットの絶対角度エンコーダ
高帯域幅 (例: 12.5ビット分解能で12kHz)
レイテンシーなし
10mTから100mTの広い磁場幅
デジタル角度読み出しとチップ構成用のシリアル・ペリフェラル・インタフェース (SPI)
デイジーチェーン構成でのSPI角度読み出しに対応
デジタル角度読み出し用の同期シリアルインタフェース (SSI)
1回転あたりのパルス数を設定可能な、インクリメンタル12ビットABZ直角位相エンコーダインタフェース (1～4096)
インクリメンタルUVWエンコーダ出力
パルス幅変調 (PWM) 絶対出力
マルチターンまたは速度出力オプション
3.3V電源
7.5mAの静止電流 (I_AVDD + I_DVDD)
-40°C〜＋125°Cの動作温度
小型のQFN-16 (3mm x 3mm) パッケージで提供

… and many more!

概要

MA600は、通常回転シャフト上の直径方向に磁化されたシリンダなどの、永久磁石の絶対角度位置を検出する正確な高帯域幅磁気角度センサです。高精度トンネル磁気抵抗 (TMR) センサを統合することにより、MA600は高帯域幅と高精度 (INL) を実現し、位置制御とロボット工学にとって最適なソリューションになります。

MA600は、幅広い磁場強度と空間構成に対応しています。シャフト端 (軸端) およびサイドシャフト (軸外) の取り付け構成に対応しています。

オンチップの不揮発性メモリ (NVM) は、基準ゼロ角度位置、ABZ / UVW / PWM設定などの設定パラメータ用のストレージを提供します。

MA600は、動作温度幅全体で0.6°未満の誤差 (INL) を実現するように工場で較正されます。さらに、最終的なシステムキャリブレーションは、32ポイントのユーザーが設定可能な補正テーブルを通じて利用可能です。ユーザーキャリブレーション後に生じる誤差 (INL) は、0.1°未満になる場合があります。

MA600との通信は、シリアル・ペリフェラル・インタフェース (SPI) および同期シリアルインタフェース (SSI) を介して実行できます。

MA600は、小型のQFN-16 (3mm x 3mm) パッケージで提供されます。
