電源にはさまざまな種類がありますが、本稿では主にPoE (パワーオーバーイーサネット) 電源に焦点を当てます。特に、給電機器 (PSE) がネットワークケーブルを介して給電デバイス (PD) 端末機器に電力を供給するPoE電源です。図1は、PoEスイッチと受電機器 (ワイヤレスAP、IPカメラ、IP電話など) を含む一般的なPoE電源機器を示しています。 次にあげる3つの主要な利点により、ますます多くのアプリケーションがPoE電源を利用しています。 レイアウトの簡素化とコスト削減 複数デバイスのリモート管理 安全性と信頼性 図2は、ネットワークポート内のケーブル構造を示しています。 ネットワークケーブル内には4つのツイストワイヤのペアがあります : ワイヤ1と2、および3と6はデータ信号を送信し、ワイヤ4と5、および7と8は待機です。 ...

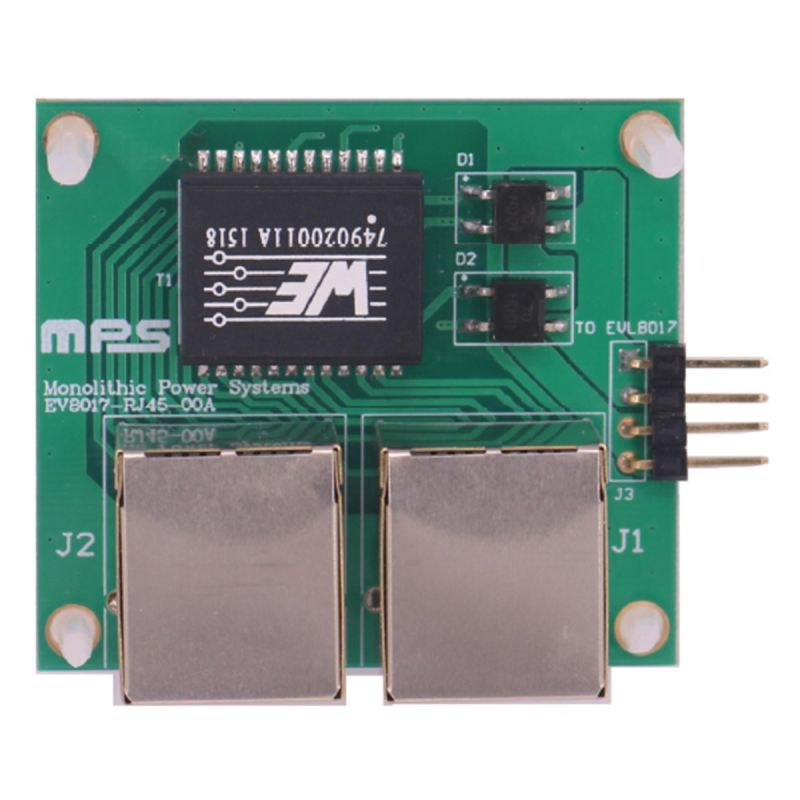

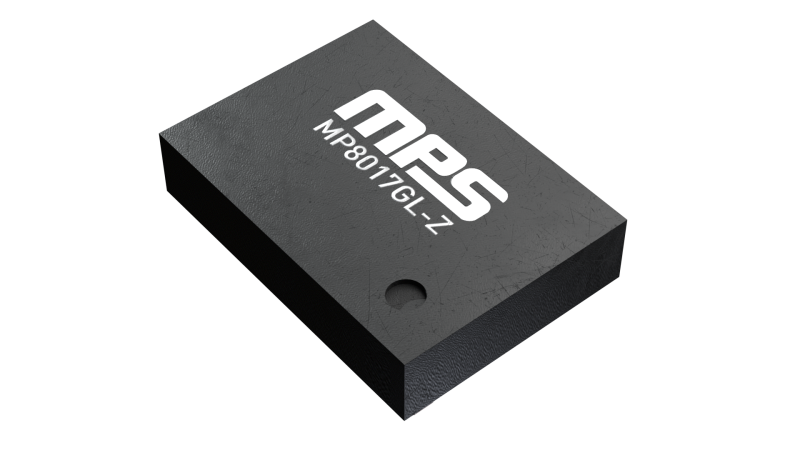

PoE (パワーオーバーイーサネット) ソリューションにより、イーサネットケーブルはDC電力を伝送しながら、イーサネット規格によって設定された、既存のワイヤ接続を変更せずに、すべてのIP端末デバイスに並列で同時にデータを伝送できます。電力とデータを1本のケーブルで送信することにより、導入が簡略化され、信頼性が向上し、電力とイーサネットラインが不要になることでコストが削減されます。これにより、PoEデバイスは、機器室やオフィス、新しい送電線の設置に不便な古い建物で人気のある選択肢です。 本稿では、PoE・PD設計の概要とこれらのシステムを実装する設計者が直面する課題について説明し、MP8017を使ったPoE・PD設計を最適化する方法について推奨事項を検証します。MP8017は、統合されたPoE PDおよびフライバック電源コンバータです。 1999年、IEEEとイーサネット・アライアン...

PoE (パワーオーバーイーサネット) デバイスの開発により、機能が向上し、サイズが小さくなり、設計が簡素化されたデバイスをもたらされました。本稿では、最小限の外付け部品をもつ、超小型のIEEE 802.3af互換のパワードデバイス (PD) ソリューションである、MP8017に焦点を当てます。 PoEは、ネットワークケーブルを使用して、電源装置 (PSE) からPDに電力を供給します。従来のアダプタ電源方式に対するPoEの利点は次のとおりです。 PoEデバイスのシンプルなアプリケーション構造により、PoEデバイスは私たちが日常的に使用する製品で必要不可欠なものになっています (図1参照)。 PoE電源の普及に伴い、高品質な電源やますます複雑化する機器への需要が高まっています。MPSはPoEアプリケーションの研究に取り組み、従来のソリューションを大幅に改善した...

フライバック電源は、最も一般的に使用されるトポロジーの1つです。通常、トランスの漏れインダクタンスにより一次側にリンギングが発生し、MOSFETに損傷を与える電圧スパイクが発生します。リンギングを制御するには、トランスとMOSFETの部品を設計することが不可欠です。MPSは、漏れインダクタンスを低減するためにRCDクランプ回路設計戦略を導入しました。この回路について、以下で詳細を説明します。 フライバック回路では、MOSFETがオフになると、トランスが一次側のエネルギーを二次側に伝えます。ただし、漏れインダクタンスのエネルギーは伝えられません。これにより、回路内の浮遊コンデンサでリンギングが発生します。漏れインダクタンスはリンギングの根本的な原因ですが、完全に排除することはできず、全体のインダクタンスの1％から5％程度です。その代わり、漏れインダクタンスは巻線方式でのみ減らすことがで...

豊富な電子製品により、デスクトップ上はさまざまな電源ケーブルと信号インタフェースケーブルによって雑然となりがちです。PoE (パワー・オーバー・イーサネット) の発展により、複数のワイヤを管理するという課題が解決されました。 PoEは、既存のイーサネットカテゴリ5ケーブルのインフラを変更することなく、IPベースの端末機器にデータ信号を送信しながらDC電力を供給します (図1参照)。 一般的なIP端末には、電話、ルーター、防犯カメラなどがあります。現在の5G小型基地局と多くのIoT端末にはPoE電源が必要です。さらに、一部のアプリケーションでも、PoEオーディオなどのオーディオ信号を、PoEを通じて送信することがあります。 図2は、2003年から2018年までのPoEの進化を示しています。 PoEは、2003年に第1世代のIEEE802.3af規格の確立に...

PoE (パワーオーバーイーサネット) は、ネットワークケーブルを使用して電力を伝送する電力供給方式です。この方式には、給電デバイス (PSE)、受電デバイス (PD)、およびネットワークケーブルが含まれます。IPデバイスアプリケーションの人気により、PoEは、その低いインストールコスト、スケーラビリティ、管理の容易さ、およびグローバルな互換性により、ユーザーの間で広く普及しています。 2003年にPoE IEEE 802.3afプロトコルが提案されてから10年以上が経過した後、PoEでサポートされる最大送信電力は現在90W (IEEE 802.3bt) に達しています。図1は、インターネットプロトコル (IP) 電話、IPカメラ、アクセスポイント、5G屋内基地局などの代表的なPoEアプリケーションを示しています。 ネットワークケーブルの構造とアプリケーションの仕様により、...

従来のAC電源モードと比較すると、PoE (パワーオーバーイーサネット) 電源は、既存のイーサネットケーブルを介して電力の供給とデータの送信を同時に行うことができます。電源ケーブルとデータケーブルを統合することにより、PoEアプリケーションは費用効果が高く、柔軟な設置を提供します。PoEソリューションは、アプリケーションがより多くの電力を要求し続けるにつれて、複数の業界で急速に人気が高まっています。 この記事は、PoE-btアプリケーション用のアクティブクランプ方式フォワードコントローラを設計する方法を探る2部構成のシリーズの最初の部分です。パートIでは、PoEアプリケーションのほか、フォワードコンバータトポロジとアクティブクランプの基本について説明します。 図1は、PoE機能がどのように進化してきたかを示しています。2003年、PoEは、802.3afプロトコルと呼ばれる最大...
