MP5477

I2C経由の柔軟なシステム設定可能、5個の降圧型コンバータ (6A / 3A / 3A / 2A / 2A) および1個のLDO内蔵、4V～16V、パワーマネジメントIC

概要

MP5477は、5個の高効率なステップダウンDC/DCコンバータ、1個のLDO、およびメモリコントローラアプリケーション用のフレキシブルなロジックインタフェースを搭載したパワーマネジメントIC (PMIC) です。

コンスタントオンタイム (COT) 制御は、高速過渡応答を実現します。設定可能なスイッチング周波数 (f_SW、最大2MHz) により、外付けインダクタとコンデンサのサイズを大幅に削減します。自動パルス周波数変調 (PFM) / パルス幅変調 (PWM) または強制PWMスイッチングモードに加えて、設定可能な入出力定電流 (CC) 制限を提供します。

MP5477は、過電流保護 (OCP),、過電圧保護 (OVP)、低電圧保護 (UVP)、設定可能なソフトスタート (SS)、およびサーマルシャットダウンを含む豊富な保護機能を備えています。

降圧型コンバータの出力電圧 (V_OUT) はI²Cバスで調整するか、ワンタイムプログラマブル (MTP) メモリでプリセットできます。2Aのレールと3Aのレールは、設定可能なインディペンデントモードまたはパラレルモードのいずれかで動作できます。カレントシェアリング機能はパラレルモード動作している場合に実行されます。電源オン / オフシーケンスもMTPを介して設定可能です。

MP5477は、最小限の数の外付け部品しか必要とせず、省スペースのQFN-41 (5mm x 5mm) パッケージで提供されます。

機能と利点

4V〜16Vの広い入力電圧 (V_IN) 範囲
5つの高効率降圧コンバータ:
- 降圧1: 6Aの最大出力電流 (I_OUT)、1.2Vの標準出力電圧 (V_{OUT_TYPICAL})、8Aのピーク電流
- 降圧2: 2Aの最大I_OUT、0.9VのV_{OUT_TYPICAL}、4Aのピーク電流
- 降圧3: 2Aの最大I_OUT、1.8VのV_{OUT_TYPICAL}、4Aのピーク電流
- 降圧4: 3Aの最大I_OUT、0.5VのV_{OUT_TYPICAL}、5Aのピーク電流
- 降圧5: 3Aの最大I_OUT、1.05VのV_{OUT_TYPICAL}、5Aのピーク電流

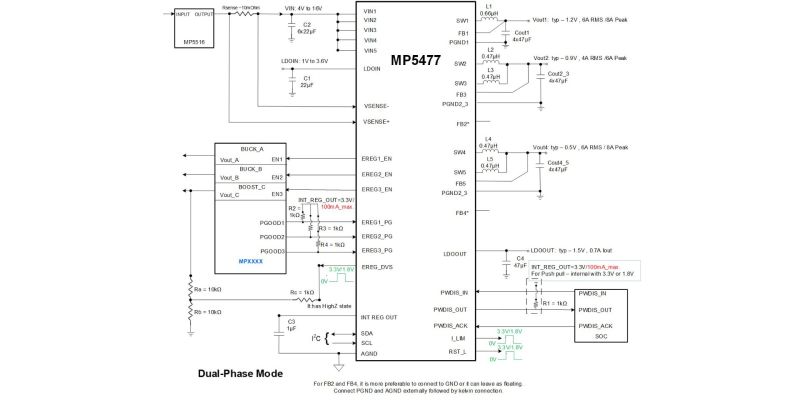

降圧2 / 降圧3はデュアルフェーズで最大4Aの連続電流に対応
降圧4 / 降圧5はデュアルフェーズで最大6Aの連続電流に対応
降圧1 / 2 / 3 / 4 / 5は1mVステップで最大2.047Vのバック出力電圧 (V_OUT)
最大3.3Vの低ドロップアウト (LDO) 出力、2mVステップ
ブートストラップ (BST) コンデンサ (C_BST) を内蔵
高精度電流検知および専用電源ディセーブル機能
高速負荷過渡応答
低オン抵抗 (R_DS(ON)) と高効率
設定可能なスイッチング周波数 (f_SW)
I²Cで設定可能な強制パルス幅変調 (PWM) または自動パルス周波数変調 (PFM) / PWMモード
設定可能なスルーレート制御
I²Cを介した可変電流制限
システム:
- 設定可能なマルチタイムプログマブル (MTP) メモリ
- I²C経由の正確なV_IN、V_OUT、I_OUT、および温度モニタリング
- MTP経由の柔軟な電源オン / オフシーケンス
- MTPピン経由の設定可能な入力電流制限設定
- オープンドレイン / プッシュプル設定のGPIOピン
- 外部レギュレータを制御するための特定のI/Oポート (外部イネーブルおよび外部パワーグッド)
過電流保護 (OCP)、過電圧保護 (OVP)、低電圧保護 (UVP)、およびサーマルシャットダウン保護
QFN-41 (5mm x 5mm) パッケージで提供
