MPQ8880A-AEC1
60V, 4.5A, High-Efficiency, Digital, Configurable, Synchronous Step-Down Converter with PMBus Interface, AEC-Q100 Qualified
Session textval
Session Titefor popup
概要
The MPQ8880A-AEC1 is a high-frequency, synchronous, rectified step-down converter with a PMBus control interface. It can achieve up to 4.5A of continuous output current (IOUT), with excellent load and line regulation across the wide input voltage (VIN) supply range.
The output voltage (VOUT) can be controlled on the fly via the PMBus serial interface. VOUT can be set between 0.6V and 24V in internal feedback divider mode, with a 48V maximum in external feedback divider mode. The voltage slew rate, switching frequency (fSW), and power-save mode can also be selected via the PMBus interface.
Current mode provides fast transient response and eases loop stabilization. Full protection features include under-voltage lockout (UVLO), over-voltage protection (OVP), over-current protection (OCP), and thermal shutdown.
The MPQ8880A-AEC1 supports multiple-time programmable (MTP) memory to provide flexible configurations. The device can be paralleled with up to 4 phases for applications with a higher IOUT. The integrated, internal high-side and low-side power MOSFETs (HS-FETs and LS-FETs, respectively) provide high efficiency without the use of an external Schottky diode.
The internal feedback divider and compensation make the MPQ8880A-AEC1 a very compact solution with a minimal number of readily available, standard external components. It is available in a QFN-20 (4mmx5mm) package, and it is available in AEC-Q100 Grade 1.
-
もっと見る
少なく表示
機能と利点
- Wide 4V to 60V Input Voltage (VIN) Range
- Wide 0.6V to 48V Output Voltage (VOUT) Range
- 4.5A Output Current (IOUT)
- Can be Paralleled with Up to 4 Phases
- Supports Power Delivery (PD) Extended Power Range (EPR) 240W and Adaptive Voltage Scaling (AVS)
- Configurable, Constant 150kHz to 2.2MHz Switching Frequency (fSW) with External Clock Synchronization
- Internal 60mΩ/43mΩ Low On Resistance (RDS(ON)) MOSFETs
- 97.5% Peak Efficiency
- Frequency Spread Spectrum (FSS) for Low EMI
- Power Good (PG) and Fault Indication
- Output Over-Voltage Protection (OVP), Under-Voltage Protection (UVP), Over-Current Protection (OCP), and Over-Temperature Protection (OTP)
- Low-Dropout (LDO) Mode
- Telemetry Readback Includes VIN, VOUT, IOUT, and Faults
- Configurable Multiple-Time Programmable (MTP) Memory Parameters:
- VOUT
- fSW
- Compensation Network
- Output OCP, OVP, and UVP Thresholds
- Input OVP and UVP Thresholds
- Pulse-Width Modulation (PWM)/Advanced Asynchronous Modulation (AAM) Mode
- Cyclic Redundancy Check (CRC) Protection for MTP Integrity

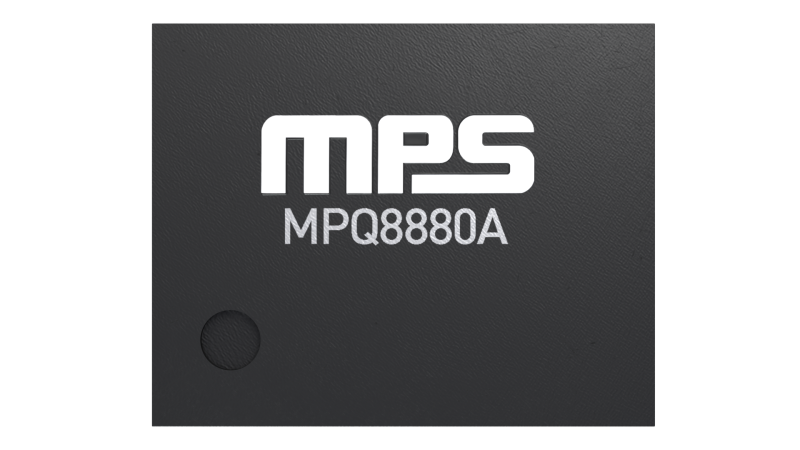

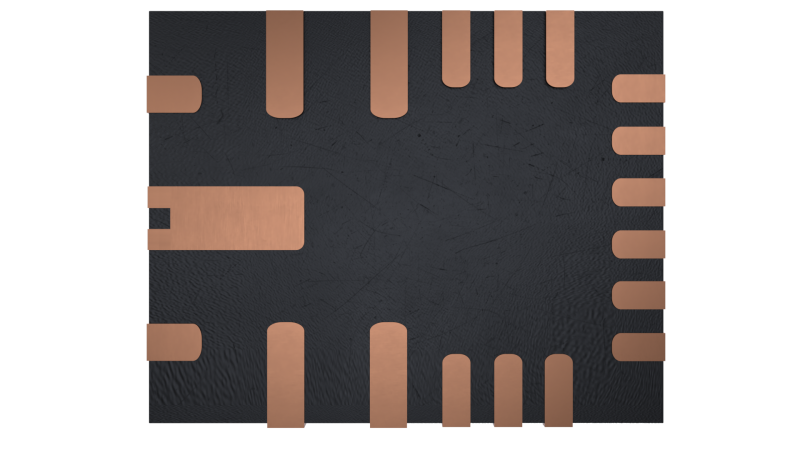

- Available in a QFN-20 (4mmx5mm) Package
- Available in AEC-Q100 Grade 1

入手可能な製品番号
MPQ8880AGVE-0000-AEC1-Z MPQ8880AGVE-0000-AEC1-P MPQ8880AGVE-0001-AEC1-Z MPQ8880AGVE-0001-AEC1-P MPQ8880AGVE-0002-AEC1-Z MPQ8880AGVE-0002-AEC1-P MPQ8880AGVE-xxxx-AEC1-Z MPQ8880AGVE-xxxx-AEC1-P
PとZで終わる部品番号は同じ部品です。PとZはリールサイズのみを示します
P&Zの意味
