概要
MP4658 は、LEDバックライト用の4列二次側LEDドライバで、モニタや小型テレビのLEDバックライトに最適です。フライバック電力段を制御して、LED電流ループと出力供給電圧を調整します。MP4658 は、電流平衡のための4列のLEDを内蔵しています。6V～36Vの入力電圧 (VIN) で駆動されるMP4658は、フォトカプラを介して一次側フライバック (または他の電力段) を制御する補償信号を出力し、出力電圧 (VOUT) を安定化します。
MP4658 は、ADIMピンとPDIMピンによるLED電流に対するアナログ調光とパルス幅変調 (PWM) 調光をサポートしています。アナログ調光の場合は、5kHzを超える周波数のパルス信号をADIMピンに印加します。PWM調光の場合は、PDIM端子に低周波のPWM信号を適用します。MP4658は、LED電流に対するアナログモードPWM調光もサポートしているため、LED電流がソフトに上下します。
MP4658 は、LED切断保護、LEDストリング短絡保護、LEDxグランド短絡保護、フィードバック過電圧保護 (OVP)、フィードバック切断保護、および熱保護など、システムの信頼性を高める多数のスマート保護機能を備えています。

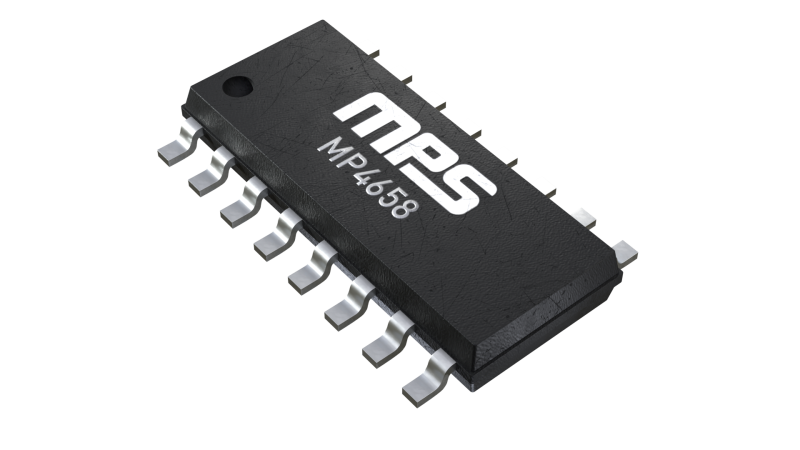

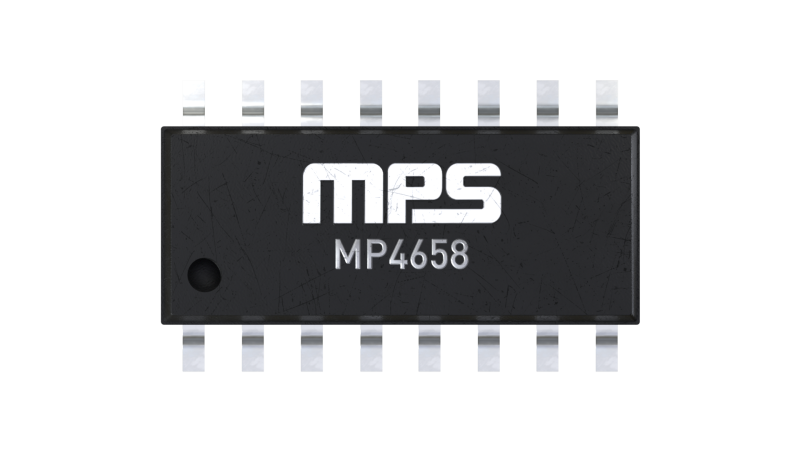

MP4658はSOIC-16パッケージで提供されています。
-
もっと見る
少なく表示
機能と利点
- 6V〜36Vの入力電圧 (VIN)
- 80V/200mA、4列LED電流平衡
- 前の電源ステージに対するフィードバックを提供
- 2%未満のLED電流精度
- 1.5%LED電流バランス
- 低LEDxレギュレーション電圧で高効率
- アナログおよびパルス幅変調 (PWM) 調光
- LED切断保護
- LED短絡保護
- LEDxピングランド短絡保護
- 過電圧保護 (OVP)
- 過熱保護
- SOIC-16パッケージで提供
入手可能な製品番号
MP4658GS-Z MP4658GS-P
PとZで終わる部品番号は同じ部品です。PとZはリールサイズのみを示します
P＆Zの意味
