概要

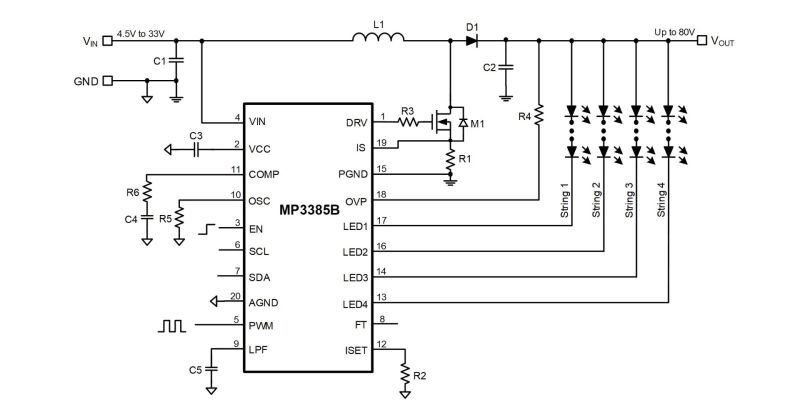

MP3385Bは、4つの調整されたLED電流 (ILED) チャネルを備えたステップアップコンバータで、中型および大型LCDパネルのバックライトアプリケーション用白色LED (WLED) アレイを駆動するように設計されています。MP3385Bはシステムのループ調整用に、ピーク電流制御モードとパルス幅変調 (PWM) 制御アーキテクチャを採用しています。これは外部MOSFETを駆動して、出力電圧 (VOUT) を、4.5V〜33Vの入力電圧 (VIN) 供給で高めます。
MP3385Bは、I2Cデジタルインタフェースを提供し、調光電流、調光比、過電流保護 (OCP)、過電圧保護 (OVP)、LED 短絡保護しきい値、およびスイッチング周波数 (fSW) を含む動作および保護モードを柔軟に設定します。
使いやすさと基板のデバッグを容易にするために、MP3385Bは起動時に未使用のLEDストリングを自動的に検出して無効にし、出力がOVPしきい値に充電されるのを回避します。各ストリング間で1.8%の電流マッチングを達成します。LED電流源のレギュレーション電圧が低いため、効率が向上し、電力損失が減少するため、電流出力が高くなる可能性があります。
MP3385Bは、さまざまなアプリケーション要件を満たすために、アナログ、PWM、およびアナログとPWMを組み合わせた調光モードに対応しています。保護機能には、OCP、過熱保護 (OTP)、低電圧保護 (UVP)、OVP、LED 短絡および開放保護、インダクタおよびダイオード短絡保護などがあります。

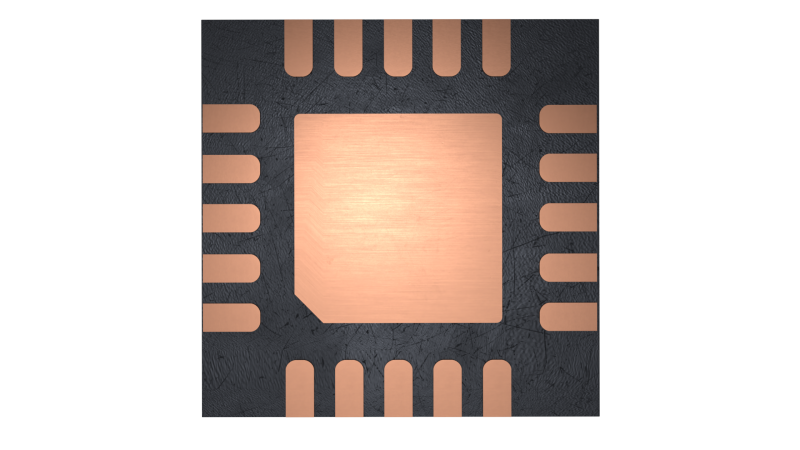

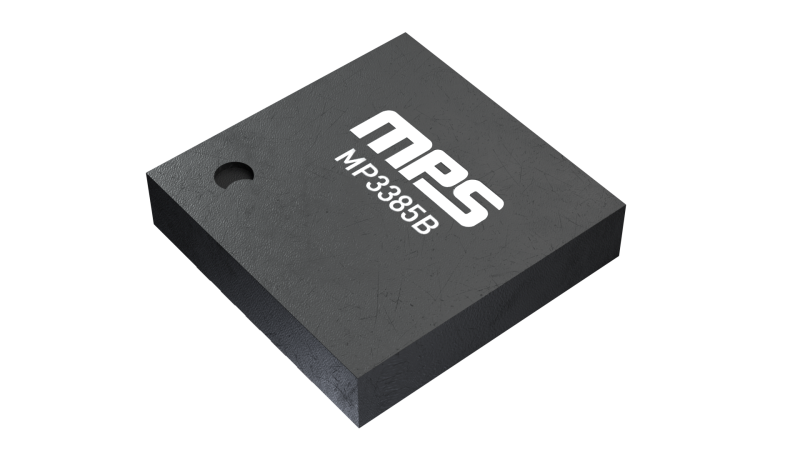

MP3385Bは、QFN-20 (4mm x 4mm) パッケージで提供されます。
-
もっと見る
少なく表示
機能と利点
- 4ストリング、最大300mA/ストリングの白色LED (WLED) ドライバ
- 4.5V~33V入力電圧 (VIN) 範囲
- 各ストリングで80V絶対最大定格
- 各ストリング間の1.8%の電流マッチング精度
- 起動時の未使用チャンネル自動検出
- 100kHz~900kHzの設定可能なスイッチング周波数 (fSW)
- I2Cインタフェースで複数の調光モードを選択可能:
- 直接パルス幅変調 (PWM) 調光モード
- I2Cを介した内部固定23kHz PWM調光モード
- 入力パルスによるアナログ調光モード
- I2Cを介した内部アナログ調光モード
- 入力パルスを介した複合調光モード
- I2Cを介した内部複合調光モード
- 8ビットの分解能でフルスケール電流を2%~100%に設定可能
- 内部調光モード用の10ビット分解能で0%~100%のLED調光幅
- 単一の電源によるカスケード機能
- 18V~80Vの過電圧保護 (OVP)、2V/ステップ
- 0.15V~0.5Vのラッチオフおよび回復可能な過電流保護 (OCP) しきい値、50mV/ステップ
- 回復可能なサーマルシャットダウン保護
- QFN-20 (4mm x 4mm) パッケージで提供

入手可能な製品番号
MP3385BGR-Z MP3385BGR-P
PとZで終わる部品番号は同じ部品です。PとZはリールサイズのみを示します
P&Zの意味
