MP4576

MP4576

高効率、600mA、60V、完全機能集積、同期整流降圧型コンバータ、AEC-Q100認定

データシート

概要

MPQ4576は、機能集積型の固定周波数の同期整流ステップダウンコンバータです。優れた過渡応答のピーク電流制御により最大600mAの連続出力電流 (I_OUT) を実現します。4.5V〜60Vの広い入力 (V_IN) 範囲は、自動車の入力環境におけるさまざまなステップダウンアプリケーションに対応します。ICの2μAシャットダウンモード静止電流により、バッテリー駆動のアプリケーションに最適です。

MPQ4576は、外部ショットキーダイオードなしで高効率を実現するために、ハイサイドおよびローサイドパワーMOSFETを内部に集積しています。高度な非同期変調 (AAM) モードを採用し、周波数をスケールダウンしてスイッチングとゲートドライバの損失を低減することにより、軽負荷状態での高効率を実現します。標準機能には、内蔵のソフトスタート、イネーブル制御、およびパワーグッド表示が含まれます。自動車のコールドクランク状態に対して、高デューティサイクルと低ドロップアウトモードが用意されています。

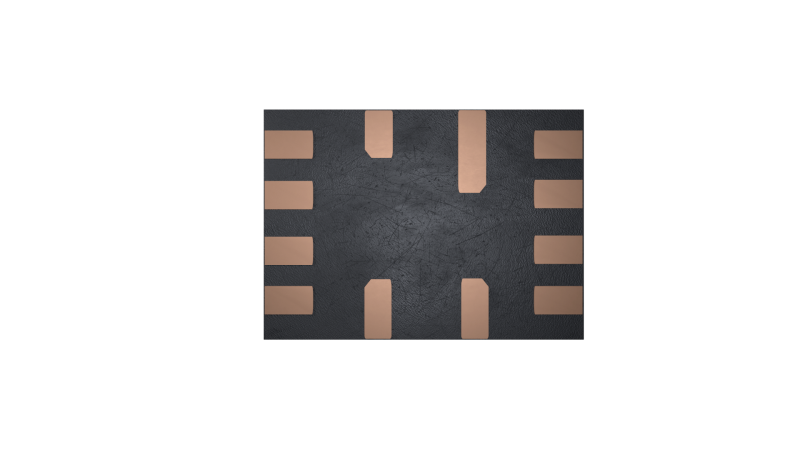

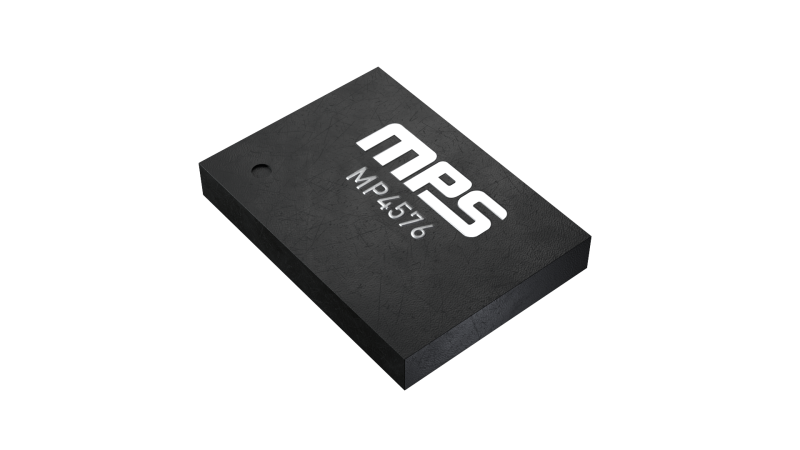

さらに、このICは、電流の大量流出を回避するために使用されるバレー電流検出による過電流保護を提供しています。また、ヒカップ短絡保護 (SCP)、入力低電圧誤動作防止機能 (UVLO)、および自動回復熱保護も備えています。 MPQ4576は、内部補償により、外部部品をすぐに入手できる標準品で数も最小限に抑えた非常にコンパクトなソリューションを提供できます。QFN-12 (2.5mm x 3mm) パッケージで提供します。
