注文- MP4316A
MP4316A
Session textval
Session Titefor popup
概要
MP4316Aは、設定可能な周波数、ハイサイドMOSFET (HS-FET) とローサイドMOSFET (LS-FET) を内蔵した、同期整流、ステップダウン・スイッチングコンバータです。デバイスは、高速ループ応答用の電流モード制御により、最大6Aの高効率出力電流 (IOUT) を実現します。
3.3V〜45Vの広い入力電圧 (VIN) 範囲は、車載の入力環境でさまざまなステップダウン・アプリケーションに対応できます。1.7μAのシャットダウンモードでの静止電流 (自己消費電流) により、バッテリー駆動アプリケーションで使用可能になります。
MP4316Aは、軽負荷状態でスイッチング周波数 (fSW) を下げることにより、スイッチングとゲートドライバの損失を低減して広い負荷範囲にわたって高い電力変換効率を実現します。オープンドレインのパワーグッド (PG) 信号は、出力が公称電圧の95％〜105％以内にあることを示します。
周波数フォールドバックにより、起動時のインダクタ電流の暴走を防ぎます。サーマルシャットダウンは、信頼性が高く、フォルト・トレラントな動作を提供します。MP4316Aは、自動車のコールドクランク状態に対して高デューティサイクルと低ドロップアウトモードを実現します。

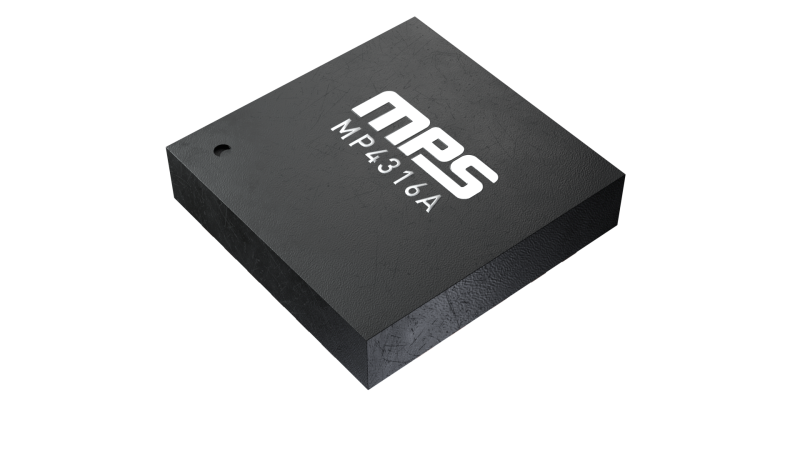

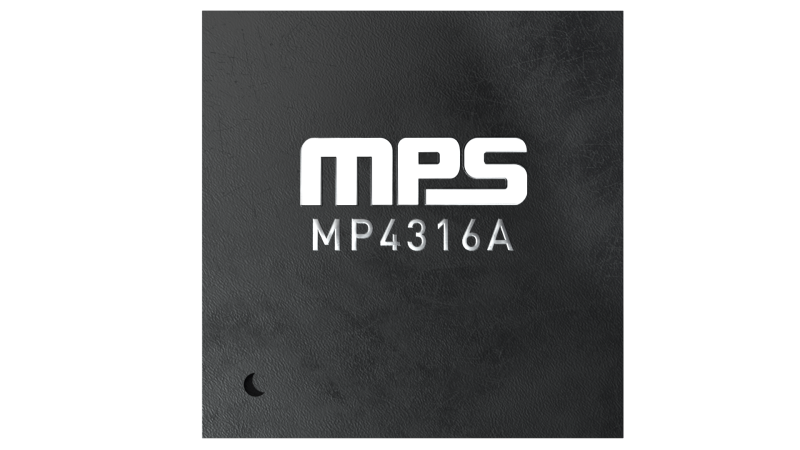

MP4316Aは、QFN-20 (4mm x 4mm) パッケージで提供されます。
-
もっと見る
少なく表示
機能と利点
- 車載アプリケーション向けの設計:
- 3.3V〜45Vの広い動作入力電圧 (VIN) 範囲
- 6Aの連続出力電流 (IOUT)
- 100nsの最小オン時間
- -40°C〜+125°Cまでの接合部温度 (TJ)
- バッテリー寿命の向上:
- 1.7μAの低シャットダウン供給電流
- 18μAのスリープモード静止電流 (自己消費電流)
- 軽負荷時に効率を向上する高度な非同期変調 (AAM) モード
- 熱機能を向上する高性能:
- 48mΩのハイサイドMOSFET (HS-MOSFET) および20mΩのローサイドMOSFET (LS-MOSFET) 内蔵
- EMC / EMI低減用に最適化:
- 350kHz〜1000kHzの設定可能なカーバッテリー・アプリケーション用スイッチング周波数
- 外部クロックと同期可能
- 逆位相同期クロック出力
- 周波数スペクトル拡散 (FSS) 変調
- 対称なVINのピン配列
- CISPR25 Class5準拠
- MeshConnect™ フリップチップ・パッケージ
- その他の機能:
- パワーグッド (PG) 出力
- 外部ソフトスタート (SS)
- 選択可能なAAMモードは強制連続導通モード (FCCM)
- 低ドロップアウトモード
- ヒカップモードによる過電流保護 (OCP)
- ウェッタブルフランクなQFN-20 (4mm x 4mm) パッケージで提供
入手可能な製品番号
MP4316AGRE-Z MP4316AGRE-P
PとZで終わる部品番号は同じ部品です。PとZはリールサイズのみを示します
P＆Zの意味
