注文MP4321
入手可能な製品番号
MP4321GDE-Z MP4321GDE-P
P＆Zの意味
関連商品
EVQ4321-D-00A 36V、1A、低Iq、QFN-12パッケージの同期整流式ステップダウンコンバータ評価ボード、AEC-Q100認定
EVQ4321-D-00A評価ボードは、 ハイサイドMOSFET (HS-FET) とローサイドMOSFET (LS-FET) を統合した350kHz～2.5MHzの設定可能周波数、同期整流式ステップダウンスイッチングレギュレータである、MPQ4321の機能を実証するように設計されています。
MPQ4321は、ピーク電流モード制御で、1Aの高効率出力電流 (IOUT) を実現します。3.3V〜36Vの広い入力電圧 (VIN) 範囲および42Vのロードダンプ耐性は、車載用の入力環境でのさまざまなステップダウンアプリケーションに対応します。
シャットダウンモードで1μAの静止電流 (自己消費電流) は、デバイスをバッテリー駆動アプリケーションで使用可能にします。軽負荷状態でスイッチング周波数 (fSW) を下げ、スイッチングとゲートドライバの損失を低減することで、広い負荷範囲にわたって高い電力変換効率を実現します。
オープンドレインのパワーグッド (PG) 信号は、出力が公称電圧の94.5%～105.5%以内にあるかどうかを示します。周波数フォールドバックは、起動時にインダクタ電流 (IL) が暴走するのを防ぎます。サーマルシャットダウンは、信頼性が高く、フォールト・トレラントな動作を提供します。車載でのコールドクランク状態に対して、高デューティサイクルと低ドロップアウト (LDO) モードを提供します

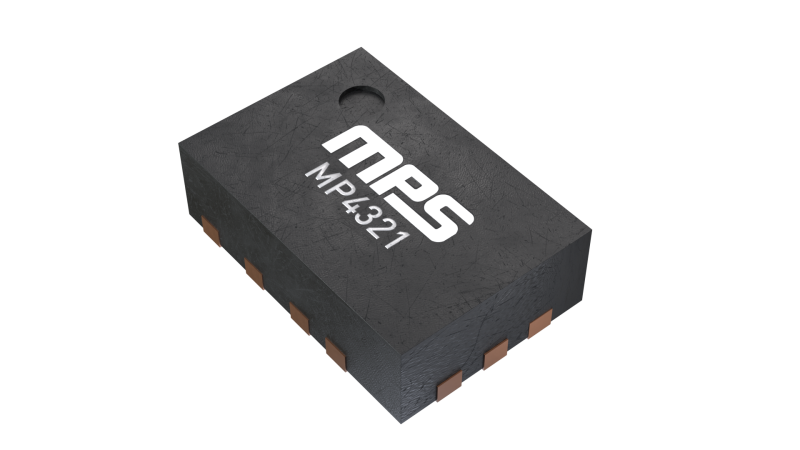

EVQ4321-D-00Aは、完全に組み立てられテストが行われます。MPQ4321は、ウェッタブルフランクのQFN-12 (2mm x 3mm) パッケージで提供されます。AEC-Q100 グレード1で提供されます。
