注文MP2324
入手可能な製品番号
MP2324GJ-P MP2324GJ-Z
P＆Zの意味
関連商品

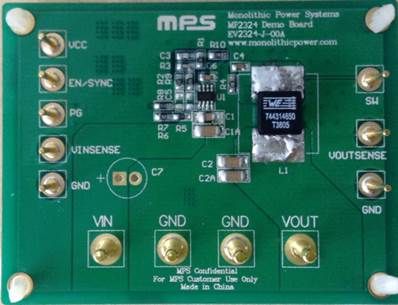

EV2324-J-00A 高効率、2A、24V、500kHz、ステップダウンスイッチャ評価ボード
EV2324-J-00Aは、ハイサイドとローサイドのパワーMOSFETを内蔵した高周波、同期整流型ステップダウンコンバータであるMPSのMP2324を実証します。MP2324は、広い入力範囲にわたってすぐれたロードレギュレーションとラインレギュレーションを備え、2Aの連続出力電流を実現する非常にコンパクトなソリューションを提供します。MP2324は出力電流の負荷範囲にわたって、より高い効率の同期整流モード動作を備えています。
電流モード動作により高速過渡応答を提供し、ループの安定化を容易にします。
豊富な保護機能には、過渡電流保護 (OCP) とサーマルシャットダウンが含まれます。
MP2324は、省スペースで8ピンのTSOT-23パッケージで提供されます。
推奨インダクタ
製品型番
L (µH)
RDC (typ) (mΩ)
IR (40K) (A)
Isat (30%) (A)
MPL-AY4020-5R6
モールドインダクタ 5.6μH
5.6
97
2.45
2.6
L (µH)
RDC (typ) (mΩ)
IR (40K) (A)
Isat (30%) (A)
5.6
97
2.45
2.6
MPL-AL5050-5R6
薄型モールドインダクタ 5.6μH
5.6
20
6.8
8
L (µH)
RDC (typ) (mΩ)
IR (40K) (A)
Isat (30%) (A)
5.6
20
6.8
8
MPL-AL6050-5R6
薄型モールドインダクタ 5.6μH
5.6
19
7
10
L (µH)
RDC (typ) (mΩ)
IR (40K) (A)
Isat (30%) (A)
5.6
19
7
10
もっと見る
*定常値に基づく
