注文- MP2152D
MP2152D
Session textval
Session Titefor popup
概要

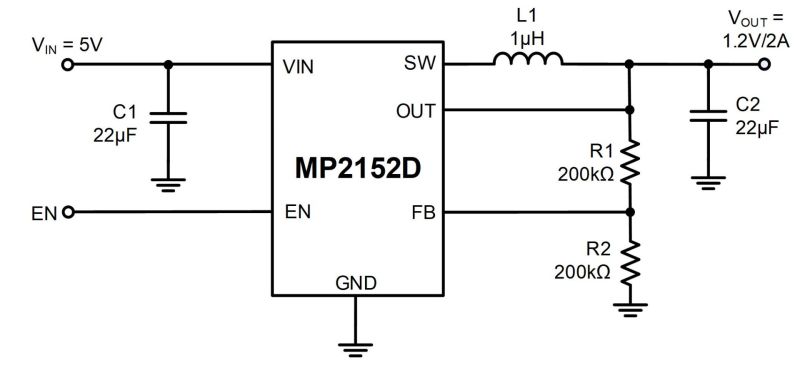

MP2152Dは、パワーMOSFETを内蔵したモノリシックなステップダウン・スイッチモードコンバータです。これは、すぐれたロードレギュレーションおよびラインレギュレーションを備え、2.5V～5.5Vの広い入力電圧 (VIN) 範囲にわたって、最大2Aの連続出力電流 (IOUT) 電圧を実現します。出力電圧 (VOUT) は0.6Vの低さまで調整可能です。
デバイスは、ソリッドステートドライブ (SSD)、ポータブル機器、およびその他の低電力と低電圧システムを含む幅広いアプリケーションに最適です。コンスタントオンタイム (COT) 制御を使用して、高速過渡応答を提供し、ループ安定化を容易にします。
豊富な保護機能には、サイクルごとの過電流保護 (OCP)、過電圧保護 (OVP)、ヒカップモードによる短絡保護 (SCP)、およびサーマルシャットダウンが含まれます。

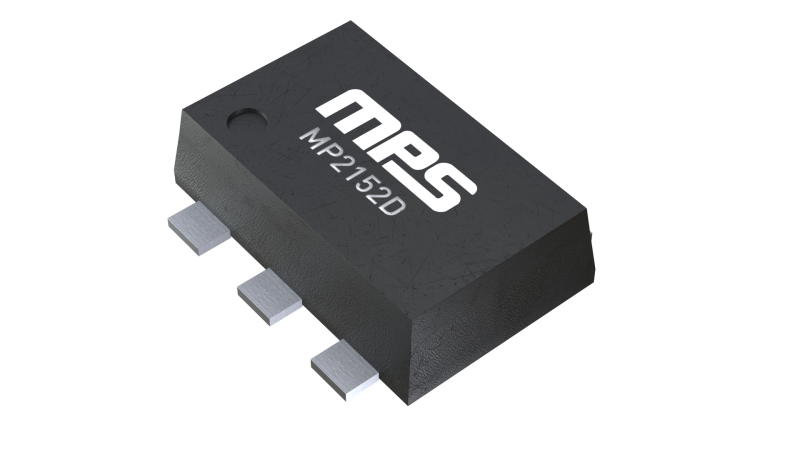

MP2152Dは、すぐに利用できる標準の外付け部品が最小限の数で済み、超小型のSOT563パッケージおよびUTQFN-6 (1.2mm x 1.6mm) パッケージで提供されます。
-
もっと見る
少なく表示
機能と利点
- 2.5V〜5.5Vの広い動作入力電圧 (VIN) 範囲
- 最大2Aの連続出力電流 (IOUT)
- 0.6Vから調整可能な出力電圧 (VOUT)
- 25μAの低い静止電流 (自己消費電流)
- 1.1MHzのスイッチング周波数 (fSW)
- 電源シーケンス用のイネーブル (EN) ピン
- 1%のフィードバック (FB) 精度
- 75mΩと45mΩの内蔵パワーMOSFET
- 100%デューティサイクルの高速出力放電
- 出力過電圧保護 (OVP)
- ヒカップモードによる短絡保護 (SCP)
- SOT563およびUTQFN-6 (1.2mm x 1.6mm) パッケージで提供
入手可能な製品番号
MP2152DGQFU-Z MP2152DGTF-Z MP2152DGQFU-P MP2152DGTF-P
PとZで終わる部品番号は同じ部品です。PとZはリールサイズのみを示します
P＆Zの意味
