MP20042

MP20042

NOT RECOMMENDED FOR NEW DESIGNS

デュアル、低ノイズ、高PSRR、200mA、リニアレギュレータ

代替品

データシート

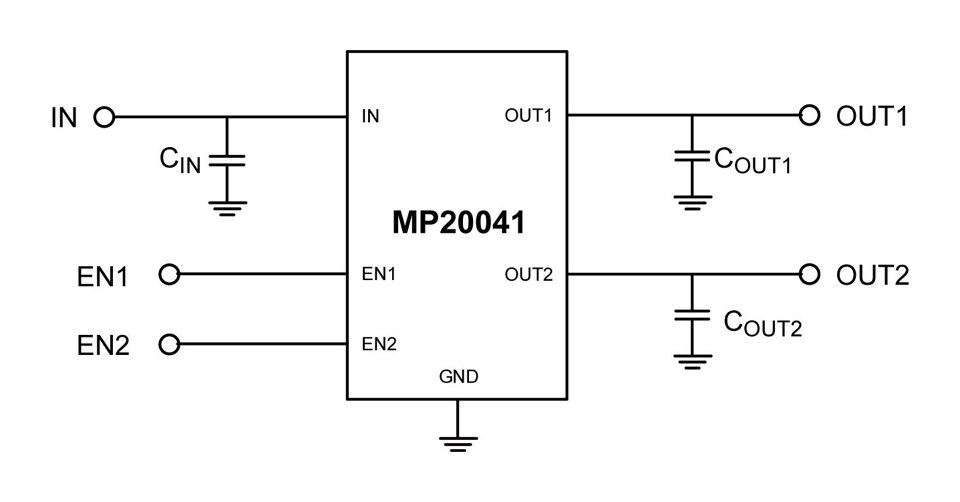

MP20042 continues to be in production for existing customers. Please consider this alternative for new designs:

MP20041

デュアル、超低ノイズ、高PSRR、300mA、リニアレギュレータ

Features & Benefits

広い動作電圧範囲: 2.5V〜6V
2mm x 2mm TQFN8パッケージに2つのLDOを内蔵
チャネルあたり最大300mAの負荷電流
デュアルのイネーブルピンで各出力を制御
10kHzで72dB PSRR
ノイズバイパスコンデンサ不要、11μVRMS超低ノイズ出力
100mA負荷時に73mVドロップアウト
小さい入力および出力コンデンサによる非常に高速なラインおよび負荷過渡応答
電流制限と熱保護

… and many more!

概要

MP20042は、デュアルチャネル、マイクロパワー、低ノイズ、低ドロップアウト、および高PSRRリニアレギュレータです。MP20042の出力電圧範囲は1.2V～5.0Vまでで、+2.5V～+6.0Vの入力で動作して精度は1%です。MP20042は、それぞれのチャネルで最大200mAの負荷電流を供給できます。MP20042は内部PMOSをパス要素として使用し、無負荷状態で114μAの供給電流 (両方のLDOがオン) を消費します。EN1ピンとEN2ピンは、それぞれの出力を制御します。両方のチャネルが同時にシャットダウンすると、チップはオフになり、バッテリー駆動機器に適したほぼゼロの動作電流を消費します。MP20042は、電流制限と過熱保護を備えています。

機能と利点

2mm x 2mm QFN8パッケージに2つのLDOを内蔵
チャネルあたり最大200mAの負荷電流
デュアルのイネーブルピンで各出力を制御
1kHzで72dB PSRR
11μVRMSの低ノイズ出力
100mA負荷時に110mVドロップアウト
小さな出力コンデンサで非常に高速な過渡応答
電流制限と熱保護

入手可能な製品番号

MP20042DG-DD-LF-P MP20042DG-DD-LF-Z MP20042DG-JG-LF-P MP20042DG-JG-LF-Z MP20042DG-MG-LF-P MP20042DG-MG-LF-Z MP20042DG-PN-LF-P MP20042DG-PN-LF-Z MP20042DG-SJ-LF-P MP20042DG-SJ-LF-Z MP20042DG-ZS-LF-P MP20042DG-ZS-LF-Z MP20042DG-DD-LF MP20042DG-JG-LF MP20042DG-MG-LF MP20042DG-PN-LF MP20042DG-SJ-LF MP20042DGS-LF-Z MP20042DG-ZS-LF

P＆Zの意味
