MAQ600

MAQ600

NOT RECOMMENDED FOR NEW DESIGNS

高精度、<0.6° (<0.1°) INL、高帯域幅の設定可能なデジタル磁気角度センサ、AEC-Q100認定

代替品

MAQ600 continues to be in production for existing customers. Please consider this alternative for new designs:

MAQ600A

High-Accuracy, <0.6° (<0.1°) INL, High-Bandwidth, Configurable Digital Magnetic Angle Sensor, AEC-Q100 Qualified

Features & Benefits

<0.6° Error (INL)
<0.1° Error (INL) after User Calibration with On-Chip 32-Point Lookup Table
Configurable 12-Bit to 15-Bit Absolute Angle Encoder
High Bandwidth (e.g. 12kHz at 12.5-Bit Resolution)
No Latency
Wide 10mT to 100mT Magnetic Field Range
Serial Peripheral Interface (SPI) for Digital Angle Readout and Chip Configuration
SPI Angle Readout in Daisy Chain Configuration Supported
Synchronous Serial Interface (SSI) for Digital Angle Readout
Incremental ABZ Quadrature Encoder Interface with Configurable Pulses per Turn (1 to 4096)
Incremental UVW Encoder Output
Pulse-Width Modulation (PWM) Absolute Output
Multi-Turn or Speed Output Option
3.3V Supply
7.5mA Quiescent Current (I_AVDD + I_DVDD)
-40°C to +125°C Operating Temperature
Available in a Small QFN-16 (3mmx3mm) Package
Available in AEC-Q100 Grade 1

… and many more!

概要

MAQ600は、通常回転シャフト上の直径方向に磁化されたシリンダなどの、永久磁石の絶対角度位置を検出する、車載グレードで正確な高帯域幅磁気角度センサです。高精度トンネル磁気抵抗 (TMR) センサを統合することにより、MAQ600は高帯域幅と高精度 (INL) を実現し、位置制御とロボット工学にとって最適なソリューションになります。

MAQ600は、幅広い磁場強度と空間形状に対応しています。エンドオブシャフト (軸端) およびサイドシャフト (軸外) の取り付け構成に対応しています。

オンチップの不揮発性メモリ (NVM) は、基準ゼロ角度位置 (ABZ、UVW、またはパルス幅変調 (PWM) 設定) を含む構成パラメータのストレージを提供します。

MAQ600は、動作温度範囲全体で0.6°未満の誤差 (INL) を実現するように工場で較正されます。さらに、最終的なシステムキャリブレーションは、32ポイントのユーザーが設定可能な補正テーブルを通じて利用可能です。ユーザーキャリブレーション後に生じる誤差 (INL) は、0.1°未満になる場合があります。

MAQ600との通信は、シリアル・ペリフェラル・インタフェース (SPI) および同期シリアルインタフェース (SSI) を介して実行できます。

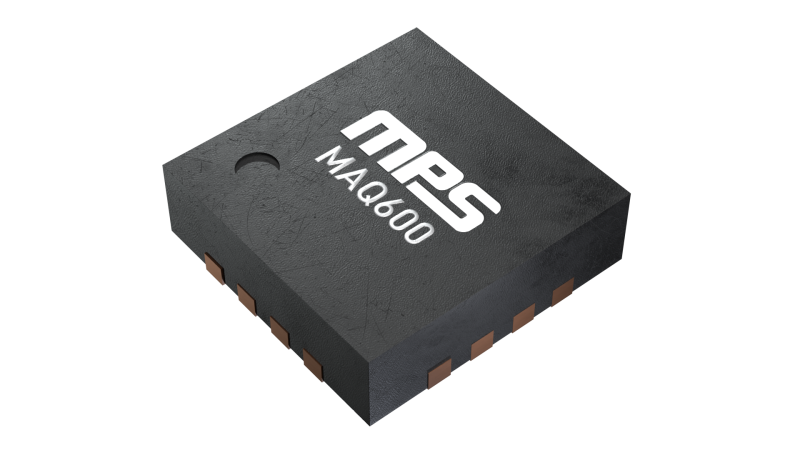

MAQ600は、小型のQFN-16 (3mm x 3mm) パッケージで提供されます。AEC-Q100 グレード1で利用可能です。
