MP3435
アクティブ部品番号
MP3435GL-Z MP3435GL-P
P&Zの意味
Evaluation Tools
MPSインダクターを使用した性能の最適化

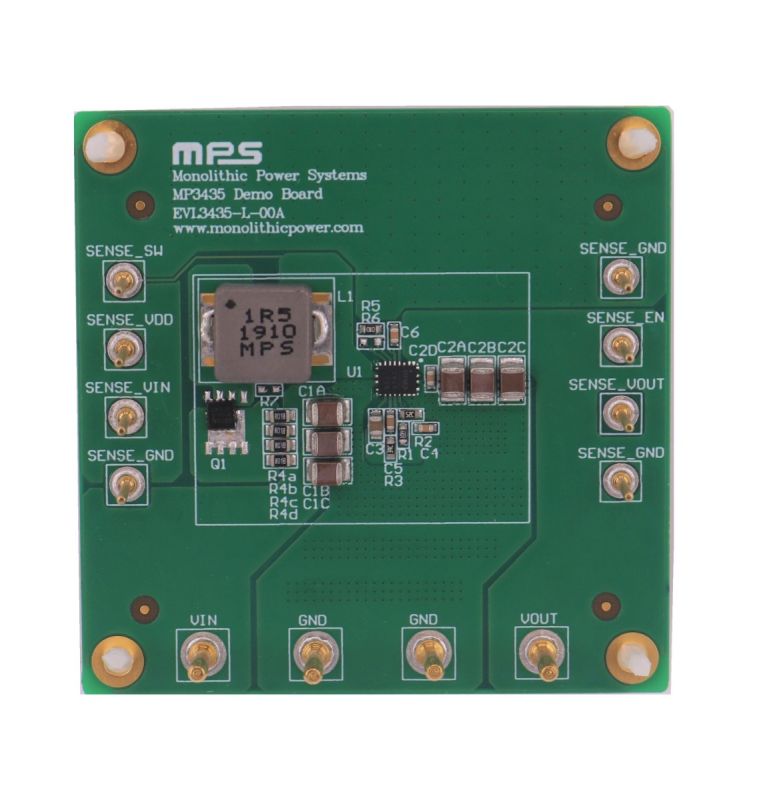

EVL3435-L-00A Evaluation Kit 19A、22V、固定周波数、高効率、完全統合型同期整流昇圧コンバータ評価ボード


MPSインダクターを使用した性能の最適化
EVL3435-L-00A評価ボードは、広い入力電力幅 (3V〜20V) にわたって22Vの出力電圧 (VOUT) を備えた、600kHz、固定周波数、高効率、完全統合型同期整流昇圧コンバータであるMP3435の機能を実証するように設計されています。
MP3435は、入力と出力を分離することにより、出力短絡またはシャットダウン中に追加の保護を提供する入力切断機能を備えています。バッテリ駆動のアプリケーションの場合、入力切断によってバッテリの消耗も防ぎます。
MP3435は、10mΩのローサイドMOSFET (LS-FET) と15mΩの同期整流ハイサイドMOSFET (HS-FET) を搭載し、高効率と低コストを実現します。MP3435の故障保護には、低電圧誤動作防止機能 (UVLO)、電流制限、およびサーマルシャットダウン (TSD) が含まれます。
MP3435は、ロープロファイルのQFN-20 (3mm x 4mm) パッケージで提供されます。
推奨インダクター
Part Number
L (µH)
RDC (typ) (mΩ)
IR (40K) (A)
Isat (30%) (A)

MPL-AY1050-1R5
Molded Inductor 1.5µH
1.5
3.4
17
26.5
L (µH)
RDC (typ) (mΩ)
IR (40K) (A)
Isat (30%) (A)
1.5
3.4
17
26.5
