MPQ6539-AEC1
入手可能な製品番号
MPQ6539GVE-AEC1-Z MPQ6539GVE-AEC1-P
P&Zの意味
関連商品
EVQ6539-V-00A 80V、3相BLDCモータプリドライバ評価ボード、AEC-Q100認定
EVQ6539-V-00A評価ボードは、3相ブラシレスDC (BLDC) モータプリドライバであるMPQ6539-AEC1の機能を実証するために設計されています。
MPQ6539-AEC1は、6つのNチャネルパワーMOSFETで構成される3つのハーフブリッジを最大80Vで駆動できます。このデバイスはブートストラップ (BST) コンデンサ (CBST) を使用して、ハイサイド MOSFET (HS-FET) ドライバの電源電圧を生成します。出力が長時間ハイに保持されると、内部チャージポンプがHS-FETを維持します。
内部の保護には、設定可能な過電流保護 (OCP)、調整可能なデッドタイム (DT) 制御、低電圧誤動作防止機能 (UVLO)、およびサーマルシャットダウンが含まれます。
駆動制御信号はマイクロコントローラ (MCU) やFPGAなどの外部コントローラによって生成されます。

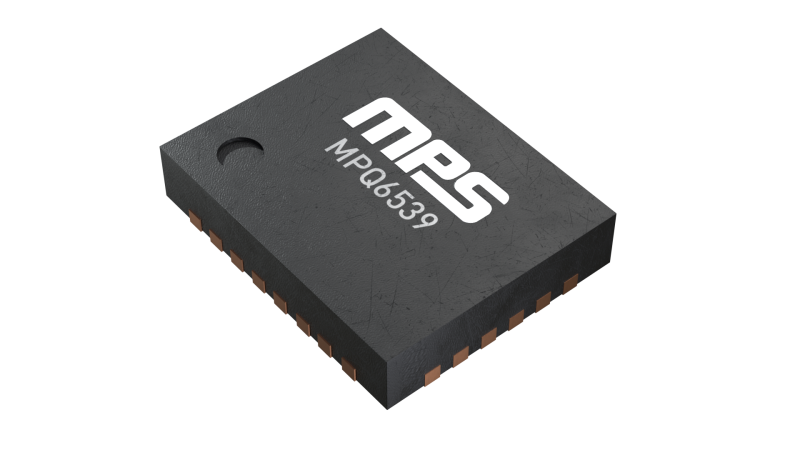

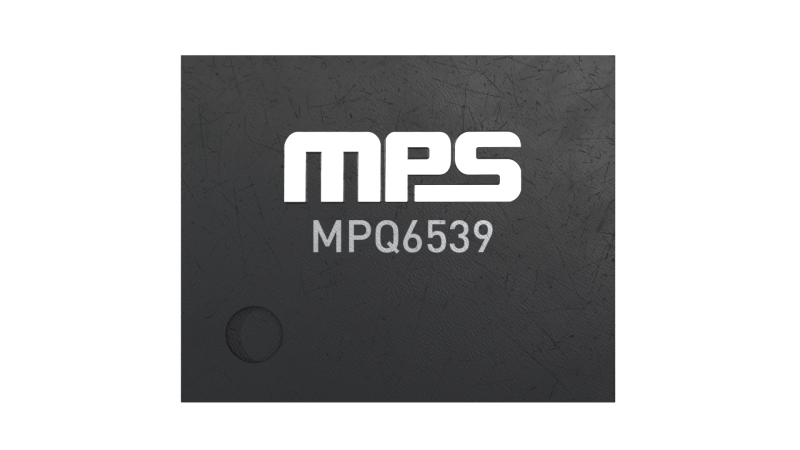

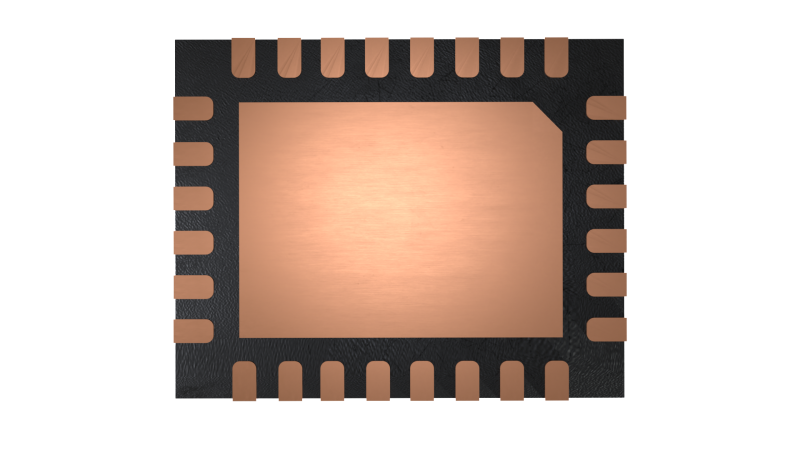

MPQ6539-AEC1は、ウェッタブルフランクのQFN-28 (4mm x 5mm) パッケージで提供され、AEC-Q100 グレード1で利用可能です。
