注文- MP1923
MP1923
Session textval
Session Titefor popup
- Vsw (max) (V)100
- Number of Half-Bridges1
- Isink/source (A)8/7
- Hall InputNo
- パッケージ（mm）QFN-10 (4x4), QFN-8 (4x4), SOIC-8
- グレードCatalog
MP1923は、高周波、NチャネルMOSFET、ハーフブリッジ・ゲートドライバです。デバイスのローサイドMOSFET (LS-FET) およびハイサイドMOSFET (HS-FET) ドライバチャネルは別々に制御され、5ns未満の時間遅延で一致します。
供給が不十分な場合、デバイスのHS-FETおよびLS-FET低電圧誤動作防止機能 (UVLO) 保護により、出力が強制的にLowになります。MP1923は、外付け部品数を減らすための統合されたブートストラップ (BST) ダイオードも備えています。
MP1923は、QFN-10 (4mm x 4mm)、QFN-8 (4mm x 4mm)、およびSOIC-8パッケージで提供されます。
-
もっと見る
少なく表示
機能と利点
- NチャネルMOSFETハーフブリッジを駆動
- 4.5Vの低電圧誤動作防止機能 (UVLO) 立ち下がりしきい値をもつ低ドロップアウト
- 120V ブートストラップ電圧 (VBST) 範囲
- オンチップ・ブートストラップダイオード
- 20nsの代表的な伝播遅延
- 12V VDDで8Aのシンク電流、7Aのソース電流
- 5ns未満のゲートドライバ・マッチング時間遅延
- 12V VDDで、7.2nsの立ち上がり時間 (tRISE) と5.5nsの立ち下がり時間 (tFALL) で1nFの負荷を駆動
- TTL互換入力
- <300μAの静止電流 (自己消費電流)
- HS-FETとLS-FETゲートドライバのUVLO保護
- QFN-10 (4mm x 4mm)、QFN-8 (4mm x 4mm)、およびSOIC-8パッケージで提供
入手可能な製品番号
MP1923GS-Z MP1923GS-P MP1923GR-Z MP1923GR-P MP1923GRE-Z MP1923GRE-P
PとZで終わる部品番号は同じ部品です。PとZはリールサイズのみを示します
P＆Zの意味
MP1923 Resources
-
APPLICATION NOTE
AN216 - ブラシレスDC (BLDC) モータ位相アンダーシュートアプリケーションノートブラシレスDC (BLDC) モータ駆動回路では、PCB上の寄生インダクタンスにより、モータの位相ノードがスイッチング中に短期間、負の電圧に駆動されることがよくあります。この問題は、高電流、低インダクタンスのモータではさらに悪化し、スイッチング中のdI / dtが非常に高くなる可能性があります。 MP653xファミリなどの MPSのBLDCプリドライバは、位相ノード上の負の過渡現象に耐性があります。ただし、極端な場合には、負の過渡現象によってデバイスが損傷する可能性があります。 モータに電流を流す場合を考えてみましょう。ハイサイドMOSFET (HS-FET) の場合、スイッチがオフになってもモータの誘導性の性質により、電流は同じ方向に流れ続ける必要があります。最初に、再循環電流はローサイドMOSFET (LS-FET) のボディダイオードを通って流れます。ほとんどのドライバでは、...
-
PRODUCT CATEGORY
ブラシレスDCプリドライバ製品カテゴリ -
PRODUCT
MPQ6590A-AEC1製品80V, High-Side MOSFET Driver, AEC-Q100 Qualified
-
PRODUCT
MPQ6539-AEC1製品HSとLS入力付き、80V、3フェーズ、BLDCモータプリドライバ、AEC-Q100認定
-
PRODUCT
MPQ6620B-AEC1製品40V、8チャネル車載用プリドライバ、AEC-100認定
-
PRODUCT
MPQ6620A-AEC1製品2つの電流検出アンプ付き、40V、8チャンネル車載用プリドライバ、AEC-100認定済
-
PRODUCT
MPQ6530-AEC1製品5V～60V、3相ブラシレスDCモータプリドライバ、AEC-Q100認定
-
PRODUCT
MPQ6641-AEC1製品2チャネル車載用プリドライバ、AEC-Q100認定
-
PRODUCT
MP6539C製品80V、三相BLDCモータプリドライバ
-
PRODUCT
MPQ1923-AEC1製品100V、8A、高周波、ハーフブリッジ・ゲートドライバ、AEC-Q100認定
-
PRODUCT
MPQ1925製品100V、4A、高周波、ハーフブリッジゲートドライバ
-
PRODUCT
MP1922製品100V、3A、シングルチャネル、ハーフブリッジプリドライバIC
-
PRODUCT
MPQ6532-AEC1製品5V〜60V、三相ブラシレスDCモータの前段ドライバ、AEC-Q100認定
-
PRODUCT
MPQ6528-AEC1製品5V～60V、Hブリッジ ゲートドライバ、AEC-Q100認定
-
PRODUCT
MPQ1922-AEC1製品100V、3A、ハーフブリッジ プリドライバIC、AEC-Q100認定
-
PRODUCT

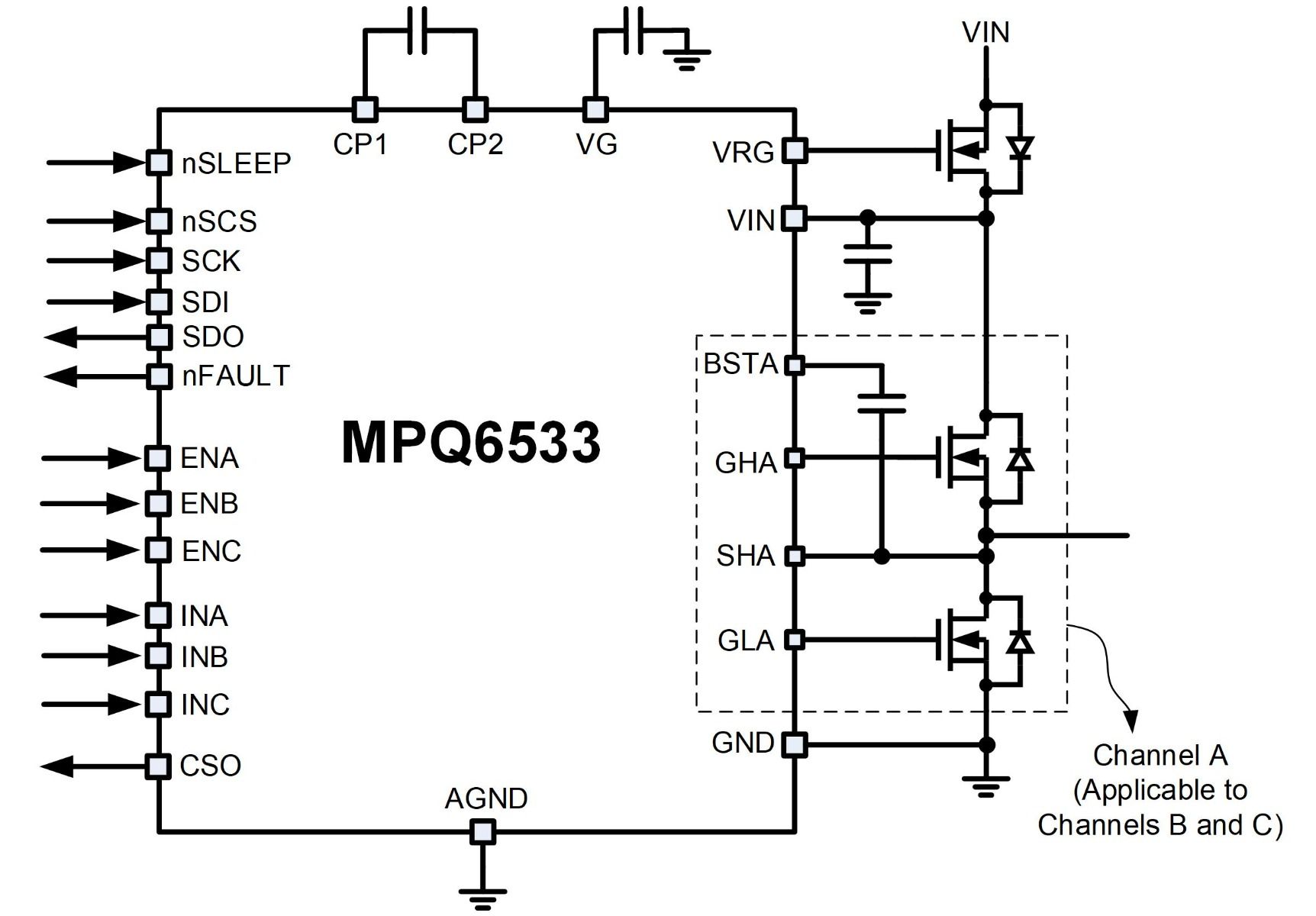

MPQ6533-AEC1製品Three-Channel Automotive Pre-Driver, AEC-Q100 Qualified
-
