- MP8762H
MP8762H
NOT RECOMMENDED FOR NEW DESIGNS
MP8762H continues to be in production for existing customers. Please consider this alternative for new designs:
MP8771
MP8771
18V、10A、700kHz、高効率、同期整流ステップダウンコンバータ
Features & Benefits
- 3V〜18Vの広い動作入力範囲
- 10Aの出力電流
- 17mΩ / 8mΩの低RDS (ON) パワーMOSFET内蔵
- 100μAの静止電流
- 0.6Vから調整可能な出力
- 高効率同期整流モード動作
- プリバイアス起動
- 固定された700kHzのスイッチング周波数
- 外部で設定可能なソフトスタートアップ時間
- 電源シーケンス用のイネーブル (EN) とパワーグッド (PG)
- 過電流保護 (OCP) およびヒカップ
- サーマルシャットダウン
- QFN-16 (3mm x 3mm) パッケージで提供
- MPL-AY1265インダクタシリーズで最高パフォーマンス対応
… and many more!
Session textval
Session Titefor popup

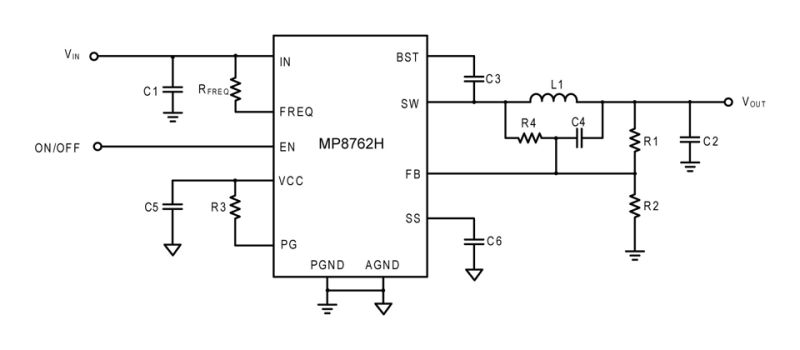

概要
MP8762Hは、機能集積型、高周波、同期整流、スイッチモードのステップダウンコンバータです。非常にコンパクトなソリューションを提供し、すぐれたロードレギュレーションとラインレギュレーションを備え、広い入力供給範囲で10Aの出力電流を実現します。MP8762Hは、広い負荷範囲にわたって高効率で動作します。
MP8762Hは、コンスタントオンタイム (COT) 制御モードを使用して、高速過渡応答を提供し、ループの安定化を容易にします。
動作周波数は外付け抵抗によって200kHz～1MHzまで簡単にプログラム可能で、フィードフォワード補償によって入力電源が変化してもほぼ一定に保たれます。
VCC低電圧誤動作防止機能は内部で3.8Vに設定されていますが、イネーブルピンの抵抗ネットワークを用いて、しきい値をプログラミングすることにより値を増加できます。出力電圧のスタートアップ・ランプは、ソフトスタートピンによって制御されます。オープンドレインのパワーグッド信号は、出力が公称電圧範囲内であることを示します。
統合された豊富な保護機能にはOCP、OVPおよびサーマルシャットダウンが含まれます。
MP8762Hは、最小限の数のすぐに利用できる標準の外付け部品だけで済み、QFN3 X 4パッケージで提供されます。
-
もっと見る
少なく表示
機能と利点
- 外部5Vバイアスでの動作入力範囲: 2.5V～5V
- 内部バイアスでの動作入力範囲: 4.5V～18V
- 10Aの出力電流
- 低RDS (ON) パワーMOSFET内蔵
- 独自のスイッチング損失低減技術
- 高速過渡応答のアダプティブCOT
- -40°C～+125°Cの接合部温度範囲で1.5%の基準電圧
- プログラム可能なソフトスタート時間
- プリバイアス・スタートアップ
- 200kHz～1MHzまでのプログラム可能なスイッチング周波数
- ノンラッチOCP、OVP保護、およびサーマルシャットダウン
- 0.611V～13Vまで調整可能な出力
入手可能な製品番号
MP8762HGLE-P MP8762HGLE-Z
PとZで終わる部品番号は同じ部品です。PとZはリールサイズのみを示します
P＆Zの意味
