MP2698
MP2698

5V, All-in-One Power Bank Solution IC with 3.6A Boost Current and 5.0A Fast-Charging Capability

新設計には使用不可

MP2698

NOT RECOMMENDED FOR NEW DESIGNS

5V, All-in-One Power Bank Solution IC with 3.6A Boost Current and 5.0A Fast-Charging Capability

新設計には使用不可

The MP2696A continues to be in production for existing customers. Please consider this alternative for new designs:

MP2696A

アクティブ

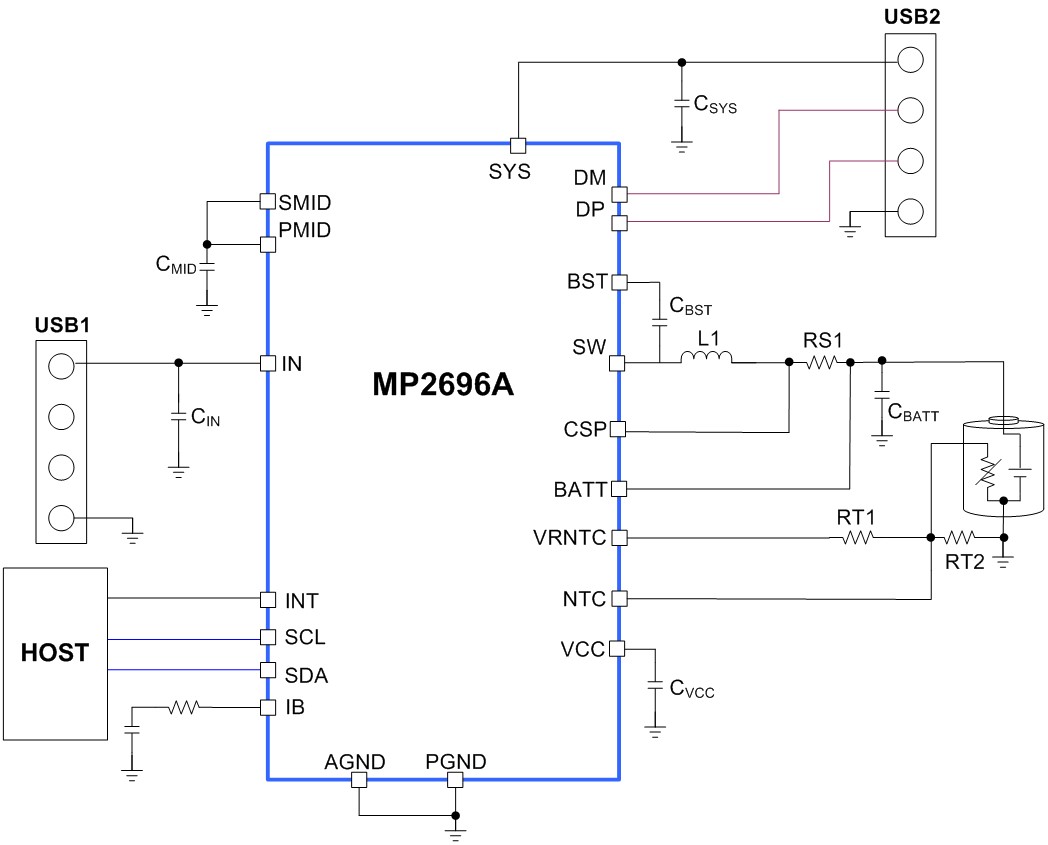

MP2696A

アクティブ

I2C-Controlled, Single-Cell Switching Charger with Power-Path Management and 3.6A Boost Output

Features & Benefits

  • 4.0V to 11V Operation Voltage Range
  • Up to 16V Sustainable Input Voltage
  • 500mA to 3.6A Programmable Charge Current
  • 3.6V to 4.45V Programmable Charge Regulation Voltage with ±0.5% Accuracy
  • 100mA to 3A Programmable Input Current Limit with ±10% Accuracy
  • Minimum Input Voltage Loop for Maximum Adapter Power Tracking
  • Ultra-Low 25μA Battery Discharge Current in Idle Mode
  • Boost Converter w/ Up to 3.6A Output Current:
    • Programmable Output Current Limit Loop
    • Programmable Boost Output Voltage
    • USB Output Cable Compensation
    • Programmable Inductor Peak Current Limiting
  • Comprehensive Safety Features
    • Fully-Customizable JEITA Profile with Programmable Temperature Threshold
    • Charge Safety Timer
    • Input Over-Voltage Protection
    • Thermal Shutdown
    • SYS Over-Current and Short Protection
    • Analog Voltage Output IB Pin for Battery Current Monitoring
  • SYS Plug-In Detection
  • SYS No Load Detection
  • SYS DP/DM Interface for BC1.2 and Non-Standard Adapters
  • Status and Fault Monitoring
  • Available in a QFN-21 (3mmx3mm) Package

… and many more!

アクティブ部品番号

MP2698GR-xxxx-P MP2698GR-xxxx-Z

設計リソース

シンボル、フットプリント&3Dモデル
30種以上のフォーマット Show more
Cad Symbols シンボル (36)
Cad Footprints フットプリント (34)
Cad 3D Models 3Dモデル (15)

MPSから直接購入



評価ボード詳細をご覧ください。
エンジニアにコンタクト、もしくは見積もり入手
品質方針、証明書および信頼性レポート
すべてのMPS部品は鉛フリー、ハロゲンフリーで、RoHS指令に準拠しています。詳細については、環境セクションを参照してください。
