MP2673

MP2673

NOT RECOMMENDED FOR NEW DESIGNS

3Aの昇圧システム電流およびプログラム可能なバッテリー放電電流制限を備えた4.5A、高速バッテリーチャージャ

代替品

データシート

MP2673 continues to be in production for existing customers. Please consider this alternative for new designs:

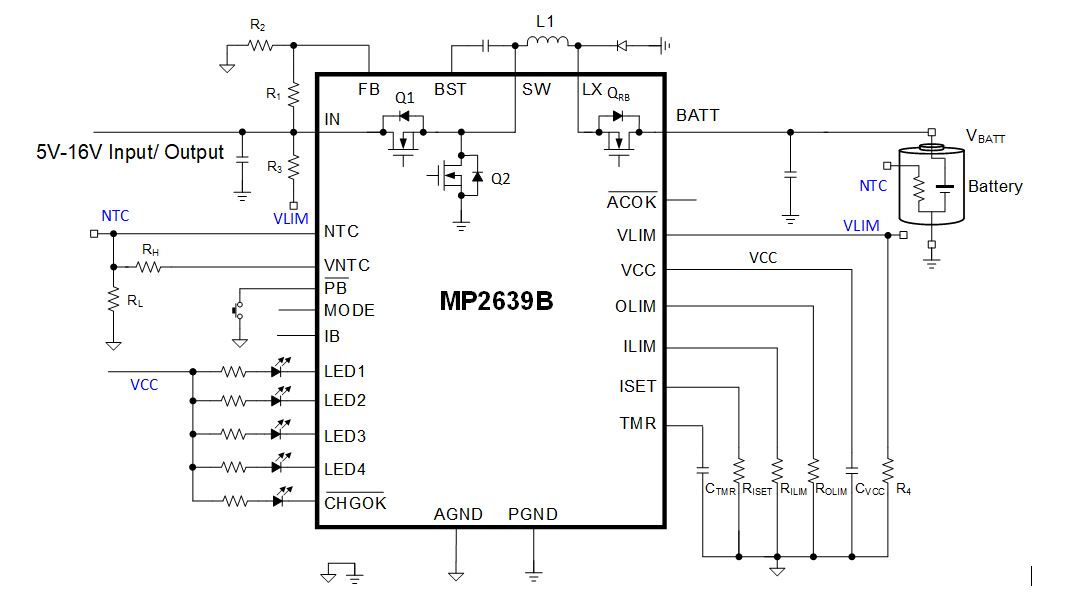

MP2639B

広い入力幅と統合されたプログラマブルOTGに対応する、1S Cellリチウムイオンまたはリチウムポリマースイッチングチャージャ

Features & Benefits

4.5V〜16Vの入力電圧範囲
入力電流ベースと入力電圧ベースの両方の電源管理機能を統合
最大5Aのプログラム可能な充電電流
0.5%の精度をもつ4.35Vフィードバック電圧
最大3Aのプログラム可能な昇圧出力電流
最大16Vのプログラム可能な昇圧出力電圧
温度モニタ用の負の温度係数ピン
プログラム可能なタイマーによるバックアップ保護
放電モード負荷トレース補償
温度調節およびサーマルシャットダウン
内部バッテリー逆リーク防止
昇圧モード用の短絡保護を統合
4個のLEDバッテリーレベルとステータス表示
4mm x 4mm QFN-26パッケージ

… and many more!

概要

MP2673は、幅広いポータブルアプリケーションで使用されるシングルセルのリチウムイオンおよびリチウムポリマーバッテリー用に設計され、高度に統合された柔軟なスイッチモードバッテリー充電管理およびシステムパワーパス管理デバイスです。

このICは、2つの動作モード (充電モードと昇圧モード) をもっており、入出力の状態に基づいてシステムとバッテリーの電源を管理できます。

入力電力が存在する場合 (最大14V)、デバイスは充電モードで動作します。このデバイスはバッテリー電圧を自動的に検出し、トリクル電流充電、プリチャージ、定電流充電、定電圧充電の4つのフェーズでバッテリーを充電します。

入力ソースがない場合、MP2673は昇圧モードに切り替わり、バッテリーからSYSに電力を供給します。このICは、FBのフィードバック電圧を調整することにより、SYSに幅広い昇圧電圧を供給できます。

I²Cインタフェースによって、このICは、入力電流制限、充電電流、バッテリー調整 (フル充電) 電圧、安全タイマー、昇圧出力電流制限などの充電および昇圧パラメータを柔軟にプログラムできます。MP2673は、I²Cレジスタを通じた動作状態および4つのLEDを介したバッテリー残量の表示もできます。

安全な動作を保証するために、ICはダイの温度を120℃のプリセット値 (デフォルト) に制限します。その他の安全機能には、入力過電圧保護 (OVP)、バッテリー過電圧保護 (OVP)、サーマルシャットダウン、バッテリー温度モニタリングなどがあります。

MP2673は、QFN-28 (4mm x 4mm) パッケージで提供されます。

機能と利点

4.0V〜14Vの動作電圧範囲
最大24Vまで持続可能な入力電圧
I²Cプログラム可能なDP1 / DM1制御を備えたBC1.2検出
入力電流ベースと入力電圧ベースの電源管理機能を統合
最大4.5Aのプログラム可能な充電電流
最大3Aの出力電流と5V～12Vの調整可能な出力電圧を備えた逆昇圧動作モード
バッテリー電流モニタ用のアナログ電圧出力IBピン
0.5％の精度をもつプログラム可能な3.1～4.675V充電電圧
4つのLEDバッテリーゲージインジケータ
JEITA準拠の負の温度係数 (NTC) 保護
プログラム可能なタイマーによるバックアップ保護
温度調節およびサーマルシャットダウン
USB出力ケーブルのインピーダンス補償
昇圧モード用の統合短絡保護 (SCP)
パススルーパス用の短絡回路保護 (SCP) および過電圧保護 (OVP) を統合
バッテリー電圧測定用の8ビットSAR ADCを統合

入手可能な製品番号

MP2673GR-xxxx-P MP2673GR-xxxx-Z

P＆Zの意味

関連商品

EVKT-USBI2C-02 通信インターフェースデバイスUSB to I2C / PMBusは、製品評価キットに含まれていますが、個別に購入することもできます。

The EVKT-USBI2C-02は製品評価キットに含まれていますが、別途購入することもできます。 EVKT-USBI2C-02は、USBからI2CまたはUSBからPMBusの通信インターフェースを提供します。 MPS I2CおよびPMBus製品、Virtual Bench Pro、およびI2C GUIツールで動作するように設計されています。 USBドライバーは自動的にインストールされるか、直接ダウンロードされます。
