概要
MP8796は、機能集積型、高周波のステップダウンコンバータです。非常にコンパクトなソリューションで、すぐれたロードレギュレーションおよびラインレギュレーションを備え、広い4V〜16Vの入力電圧 (VIN) 範囲にわたって最大30Aの出力電流 (IOUT) を実現します。MP8796は、広いIOUT負荷範囲にわたって高効率で動作します。
MPS独自のマルチフェーズ・コンスタントオンタイム (MCOT) 制御は、超高速な過渡応答を提供し、ループ安定化を簡単にします。MCOT方式により、複数のMP8796デバイスがを並列に接続可能になり、高電流アプリケーション向けのすぐれたカレントシェアリングと位相インターリーブ動作ができます。スイッチング周波数 (fSW) は400kHzと1000kHzの間で設定できます。これにより、VINと出力電圧 (VOUT) に関係なく、一定のfSWを維持できます。
起動時、 外付けコンデンサを使用して制御された方法で、VOUTを増加させます。オープンドレインのパワーグッド (PG) 信号は、VOUTが公称電圧範囲内であるかどうかを示します。豊富な保護機能には、選択可能なヒカップモードまたはラッチオフモードによる過電流保護 (OCP)、過電圧保護 (OVP)、過熱保護 (OTP) が含まれます。

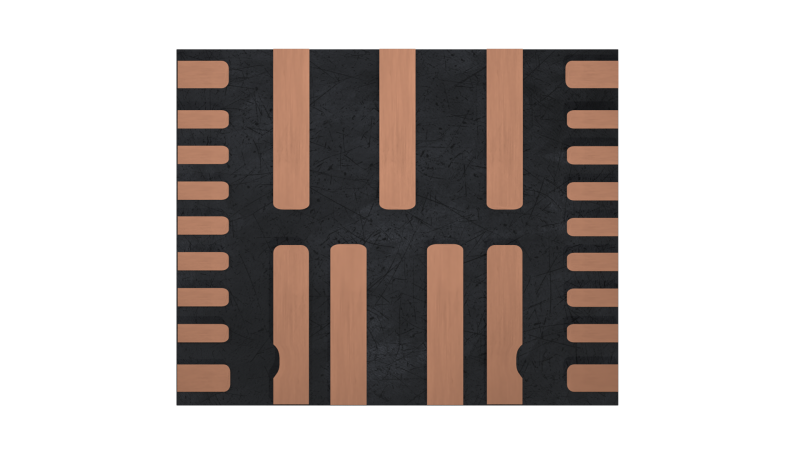

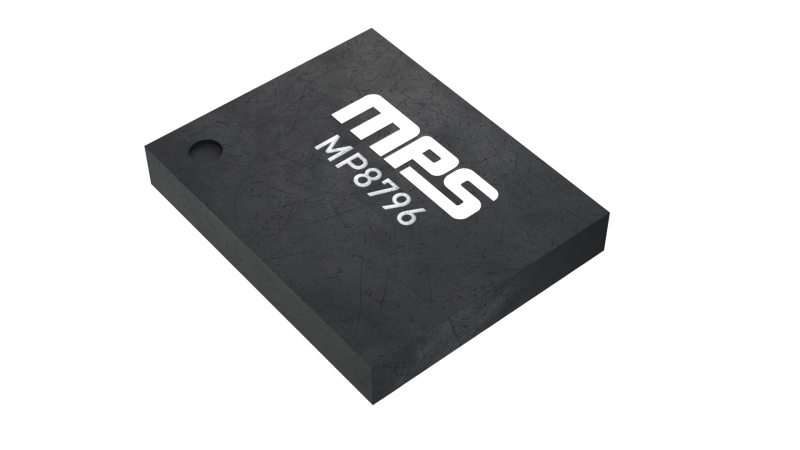

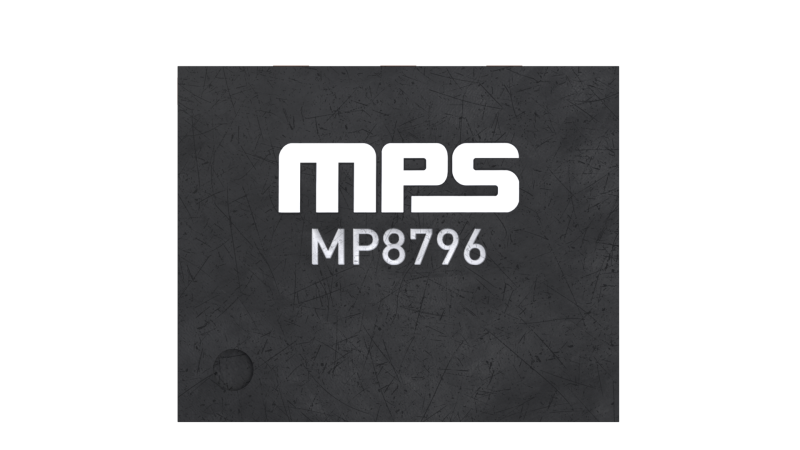

MP8796は、最小限の数の標準の外付け部品だけで済み、TQFN-25 (4mm x 5mm) パッケージで提供されます。
-
もっと見る
少なく表示
機能と利点
- 4V〜16Vの広い動作入力電圧 (VIN) 範囲
- 外部3.3VのVCCバイアスで3V～16Vの広い動作VIN範囲
- 位相あたり最大30Aの連続出力電流 (IOUT)
- 調整可能な電流制限 (ILIMIT)
- 850μAの静止電流 (自己消費電流)
- 低オン抵抗 (RDS(ON)) のパワーMOSFET内蔵
- 損失のない正確なオンダイ電流検知
- 超高速過渡応答用のアダプティブ・コンスタントオンタイム (COT)
- ゼロESR出力コンデンサで安定
- リモート検出
- スケーラブルなマルチフェーズ操作
- 400kHz～1000kHzの選択可能なスイッチング周波数 (fSW)
- 設定可能なソフトスタート時間 (tSS)
- 選択可能なパルス周波数変調 (PFM) モードと強制連続導通モード (FCCM)
- 選択可能な内部ランプ補償
- 選択可能なヒカップモードまたはラッチオフモードによる過電流保護 (OCP)、過電圧保護 (OVP)、および過熱保護 (OTP)
- TQFN-25 (4mm x 5mm) パッケージで提供
入手可能な製品番号
MP8796GVT-Z MP8796GVT-P
PとZで終わる部品番号は同じ部品です。PとZはリールサイズのみを示します
P＆Zの意味
