AX5688C

AX5688C

2チャネル、デジタル入力、クラスDオーディオコントローラ

データシート

概要

AX5688C は、デジタル入力と CMOS レベルのパルス幅変調 (PWM) 出力を備えた2チャネルのブリッジ接続負荷 (BTL) オーディオアンプコントローラIC です。クラスD 出力フィルタのフィードバックを備えた高次のデジタル制御ループをイネーブルにします。

組み込みの低遅延アナログ-デジタルコンバータ (ADC) は、デジタル領域の出力フィルタの後方のループを閉じるために使用されます。デジタル制御ループは、すべてのオーディオ周波数に対して高いループゲインを備えています。AX5688Cは、オーディオ帯域 (20Hz ～ 20kHz) 内で電源、パワーステージ、出力フィルタによって発生するすべてのエラーを抑制します。低コストのオプションを可能にしながら、優れたパフォーマンスレベルを実現できます。

AX5688C はさまざまなベンダーのパワーステージと互換性があり、パワーステージの診断信号を読み取って応答することができます。最大出力 (POUT) はユーザーアプリケーションに依存し、チャネル数、選択されたパワーステージ、負荷、および電源に基づいて拡張可能です。

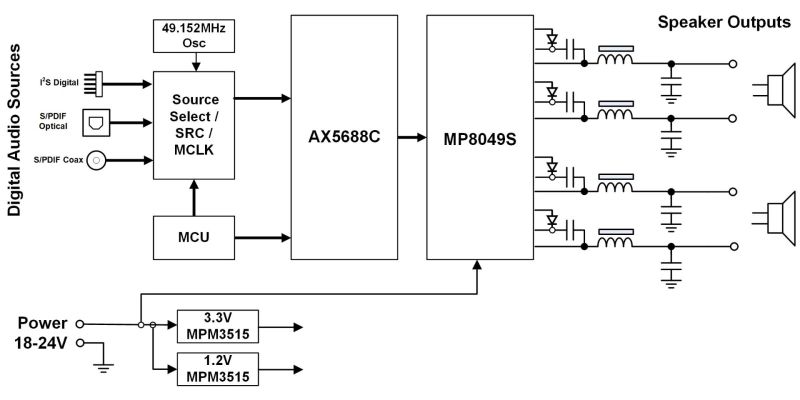

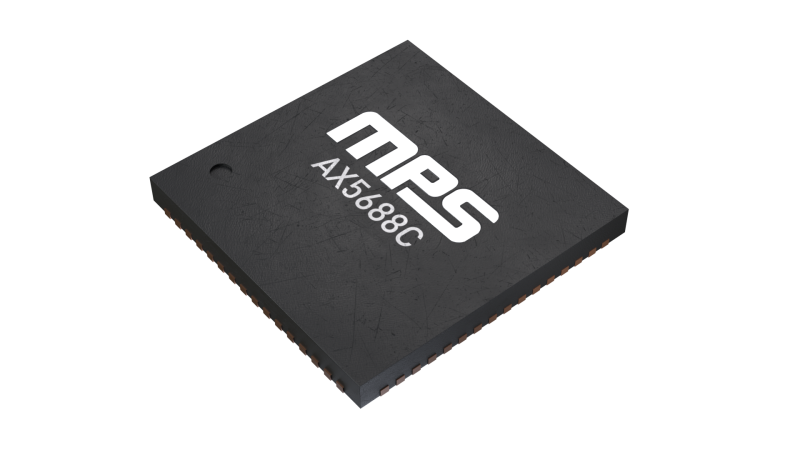

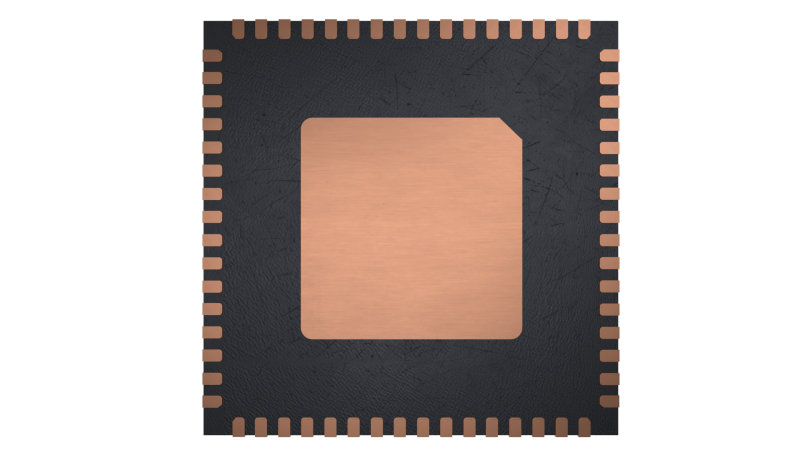

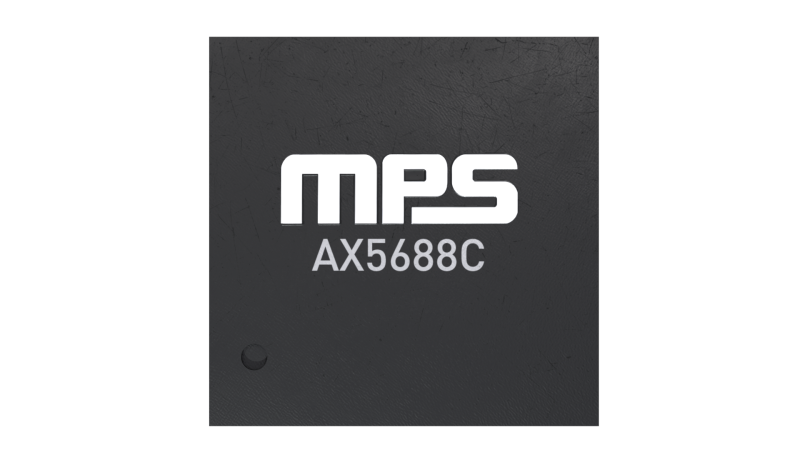

AX5688Cは、QFN-64 (9mmx9mm) パッケージで提供されます。

機能と利点

一般的な機能:
- デジタル入力付き、2チャネル、ブリッジ接続負荷 (BTL) デジタルクラスDアンプコントローラ
- 115dBのダイナミックレンジを備えた4つの差動低遅延アナログ-デジタルコンバータ (ADC)
- 4つの設定可能なデジタルループフィルタ・スライス
- 4つのCMOSレベルのパルス幅変調 (PWM) 出力
- フィードバック (FB) ループは出力フィルタの後、スピーカーノード間で可能
- 汎用性と複数入力、複数出力 (MIMO) 制御を実現するスライスとADC間の相互接続を設定可能
- 音量制御とソフトミュート
- ポップフリーモード移行を可能にする設定可能なランプを備えたダイナミックループ制御
シリアルオーディオ入出力:
- 16のダウンストリームチャネルと8つのアップストリームチャネルを備えたI²S/TDMシリアルオーディオ・インタフェース
- 32kHz～768kHzの入力サンプルレート
- 16ビットから32ビットまで対応するオーディオ形式
制御インタフェース:
- シリアル・ペリフェラル・インタフェース (SPI)
- マルチチップシステム用の選択可能なアドレス付き高速モードI²C制御インタフェース
