Zynq UltraScale+ MPSOC 5レールの最小サイズ 電力リファレンスデザイン

リファレンスデザインの詳細を

問い合わせる

早急に回答いたします

これは、ザイリンクスのZynq UltraScale+ MPSoCファミリ (ZU2〜ZU19) に電力を供給するためのスケーラブルな設計です。このモジュールベースのソリューションは、小さな実装面積、優れた効率と厳しいレギュレーションを兼ね備えています。外付けシーケンサは、パワーアップおよびパワーダウンのシーケンシング要件を満たしています。
  • DC/DCコンバータにインダクタを含むモジュール
  • 入力電圧 4.0V~16V

ザイリンクスの部品番号

  • XCU2CG
  • XCU3CG
  • XCU4CG
  • XCU5CG
  • XCU6CG
  • XCU7CG
  • XCU9CG
  • XCU2EG
  • XCU3EG
  • XCU4EG
  • XCU5EG
  • XCU6EG
  • XCU7EG
  • XCU9EG
  • XCU11EG
  • XCU15EG
  • XCU17EG
  • XCU19EG

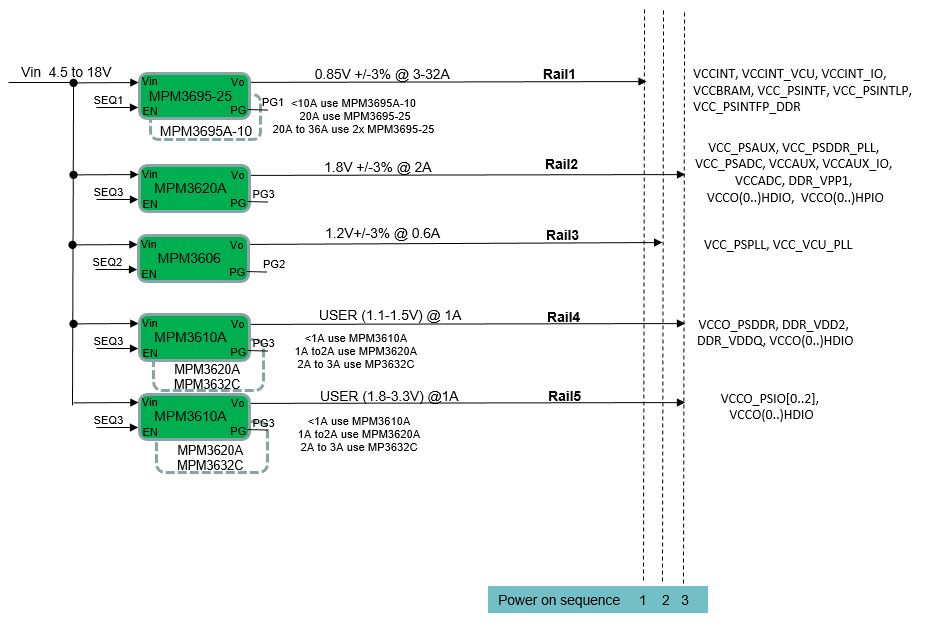

ブロック図



                                                                                         EVREF0101A/B

デザインファイル

MPS製品

部品番号 数量 詳細
MPM3695-25 1 16V、20A、スケーラブルなPMBus付きDC/DC電源モジュール
MPM3610A 2 集積したインダクタとPGピンを備えた21V入力、1.2Aモジュール同期整流ステップダウンコンバータ
