MP1911
Session textval
Session Titefor popup
概要
MP1911は、2.5V～16Vの電源電圧で動作するHブリッジドライバで、ロジック制御により最大1Aの出力電流 (IOUT) を供給することができます。Hブリッジは4つのNチャネルパワーMOSFETと必要なゲートドライバ電圧を生成する内部チャージポンプで構成されます。
MP1911は、2つの入力ピン (IN1とIN2) によって制御されます。2つのオン / オフ入力により、フォワード、リバース、コースト、またはブレーキの出力モードが決まります。IN1とIN2がHighになると、ブレーキが適用されてドライバが停止します。IN1とIN2をLowにすると、非常に低いスタンバイ回路電流を実現できます。
豊富な保護機能には、過電流保護 (OCP)、短絡保護 (SCP)、低電圧保護 (UVLO)、過熱保護 (OTP) が含まれます。

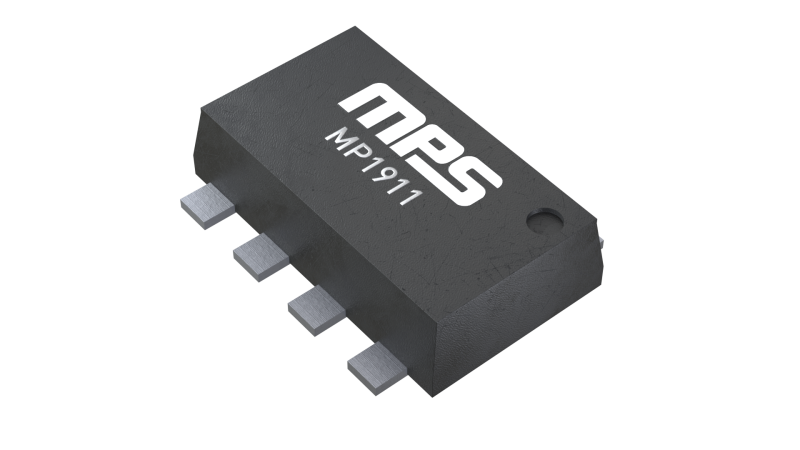

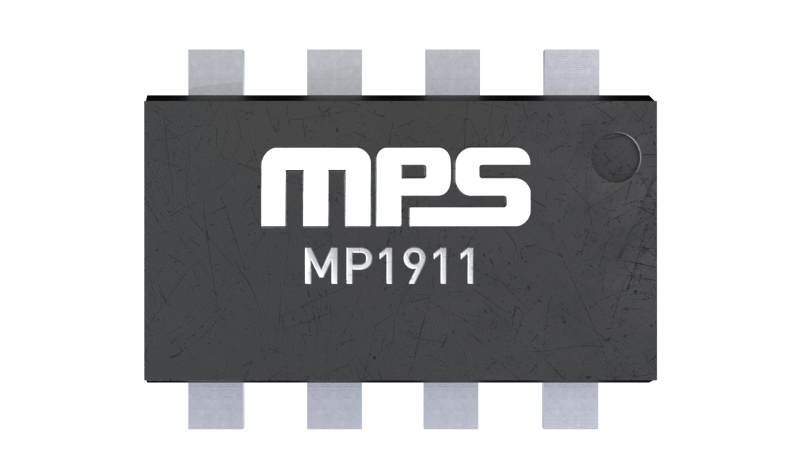

MP1911は、最小限の数のすぐに利用できる標準の外付け部品だけで済み、SOT583パッケージで提供されます。
-
もっと見る
少なく表示
機能と利点
- 広い2.5V〜16Vの動作入力電圧 (VIN) 範囲
- 最大1Aの連続出力電流 (IOUT)
- 低MOSFETオン抵抗 (RDS(ON)) (統合された500mΩハイサイドMOSFETとローサイドMOSFET)
- 出力モード : フォワード、リバース、コースト、ブレーキ、スリープ
- IN1とIN2がLowにプルダウン時の50nAスリープモード回路電流
- サーマルシャットダウン
- 外部で設定可能なサイクルごとの過電流保護 (OCP)
- 短絡保護 (SCP)
- SOT583パッケージで提供
入手可能な製品番号
MP1911GTL-Z MP1911GTL-P
PとZで終わる部品番号は同じ部品です。PとZはリールサイズのみを示します
P＆Zの意味
