MPQ6611-AEC1
Session textval
Session Titefor popup
概要
The MPQ6611-AEC1 is an H-bridge motor driver used for driving reversible motors. The device can drive two solenoids or valves, one DC motor, one winding of a stepper motor, or other loads. The H-bridge consists of four N-channel power MOSFETs, and an internal charge pump generates the gate-drive voltages.
The MPQ6611-AEC1 operates on a motor power supply voltage from 2.7V to 32V, and it can supply an output current (IOUT) of up to 7A. A very low standby circuit current can be achieved when the device is disabled.

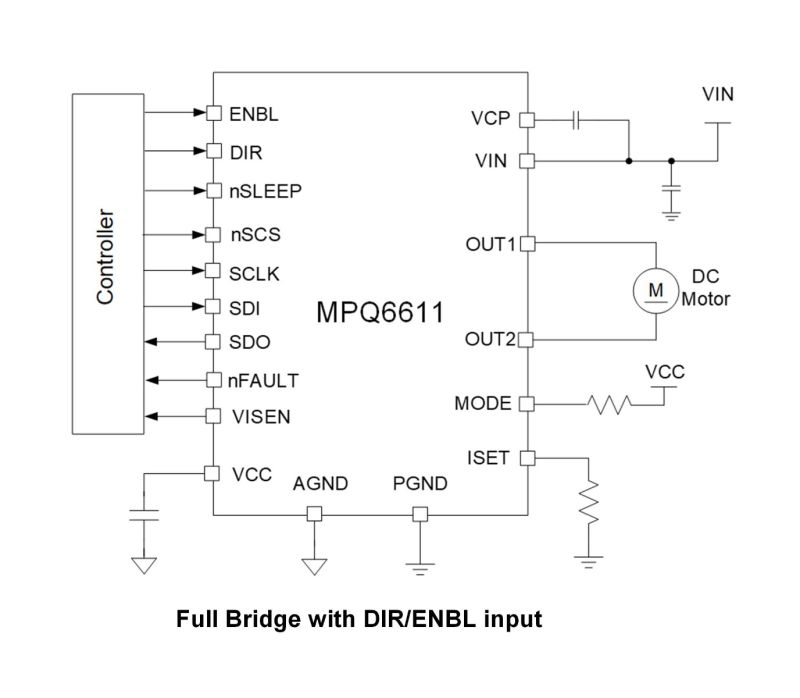

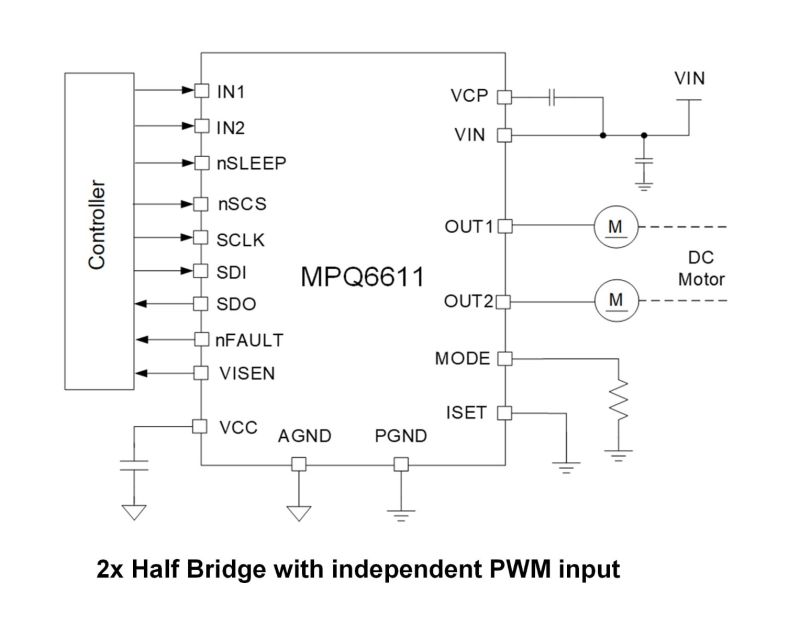

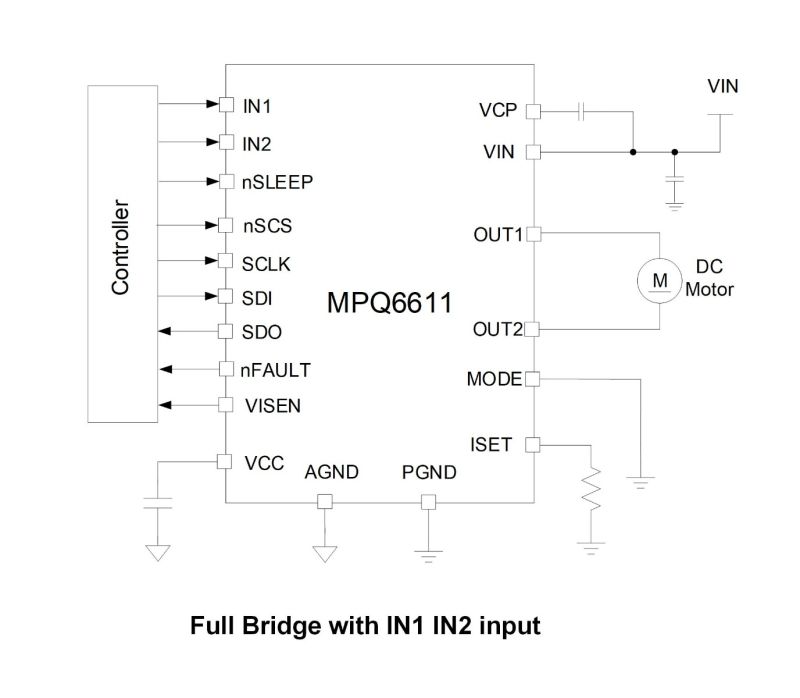

For the MPQ6611-AEC1, control of the outputs is accomplished through the IN1/ENBL/PWM and IN2/DIR/EN pins, through the serial interface, or a combination of both. A mode pin is used to set the control modes, such as the input signal logic (IN1/IN2, DIR/ENBL, or independent pulse-width modulation (PWM)).
The serial interface can be used to set the charge pump frequency and slew rate, as well as read diagnostic registers. The internal safety and diagnostic features include open-load detection, over-current protection (OCP), input over-voltage protection (OVP) and under-voltage protection (UVP), thermal warning, and thermal shutdown.
The MPQ6611-AEC1 is available in a QFN-20 (4mmx4mm) package. It is available in AEC-Q100 Grade 1.
-
もっと見る
少なく表示
機能と利点
- 2.7V to 32V Operating Supply Voltage
- Internal Full H-Bridge Driver Supports 100% Duty Cycle
- Internal Current-Sensing and Configurable Cycle-by-Cycle Current Regulation
- Low On Resistance (HS-FET + LS-FET: 40mΩ)
- Up to 7A Peak Output Current (IOUT)
- Serial Control Interface

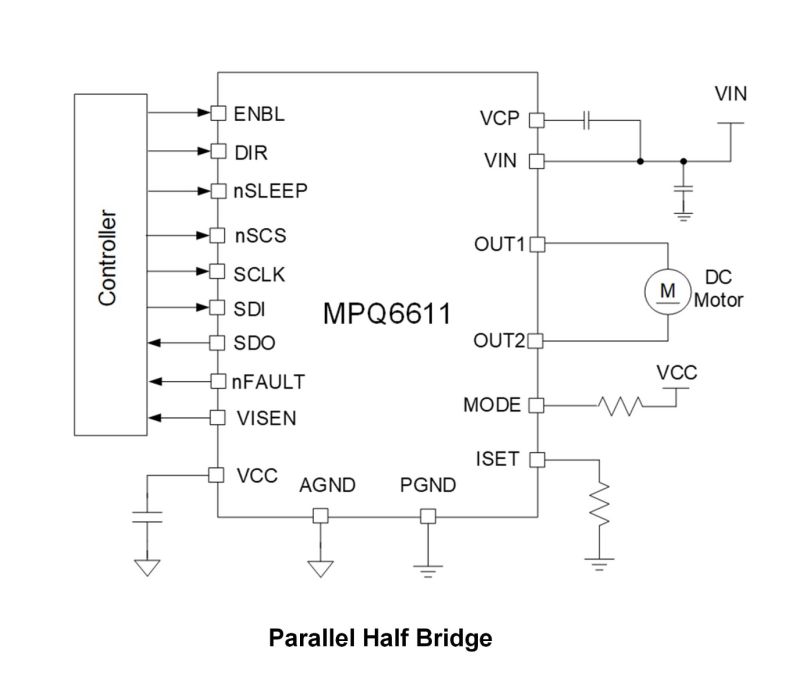

- MODE Selection: Set Input PWM/DIR, IN1/IN2, Independent Pulse-Width Modulation (PWM), and Parallel
- 3.3V and 5V Compatible Logic Supply
- Controlled Slew Rate
- Configurable Charge Pump Frequency
- Automatic Synchronous Rectification
- Low Quiescent Current (IQ) SLEEP Mode and Brake Mode
- Diagnostic Functions:
- Open-Load Detection
- Over-Current Protection (OCP)
- Input Over-Voltage Protection (OVP) and Under-Voltage Protection (UVP)
- Over-Temperature Warning and Thermal Shutdown
- Fault Indication Output
- Available in a Space-Saving QFN-20 (4mmx4mm) Package
- Available in AEC-Q100 Grade 1
入手可能な製品番号
MPQ6611GRE-AEC1-Z MPQ6611GRE-AEC1-P
PとZで終わる部品番号は同じ部品です。PとZはリールサイズのみを示します
